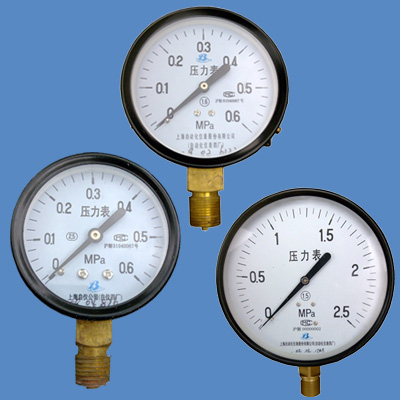

普通壓力表

這真不是您需要的產品？
品　　牌：
天馬儀表

直接提問 | 回首頁搜
出廠價：
25 元/臺

主要規格：
Y

用　　途：

　普通壓力表屬于就地指示型壓力表，就地顯示壓力的大小，不帶遠程傳送顯示、調節功能。　　在工業過程控制與技術測量過程中，由于一般壓力表的彈性敏感元件具有很高的機械強度以及生產方便、安裝簡單讀數方便等特性，使得一般壓力表得到越來越廣泛的應用。用途　　普通壓力表適用測量無爆炸，不結晶，不凝固，對銅和銅合金無腐蝕作用的液體、氣體或蒸汽的壓力和真空。原理　　　　普通壓力表通過表內的敏感元件--波登管的彈性變形，再通過表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力。普通壓力表的技術參數：　　型號結構形式精確度% 測量范圍 MPa Y-50 Y-50T Y-50Z Y-50ZQ 徑向無邊徑向帶后邊軸向無邊軸向帶前邊 ±2.5 -0.1～0;-0.1～0.06;-0.1～0.15; -0.1～0.3;-0.1～0.5;-0.1～0.9 -0.1～1.5;-0.1～2.4;0～0.16;0～0.25; 0～0.4;0～0.6;0～1.0;0～1.60～2.5; 0～4.0;0～6.0;0～10;0～16 ；0～25; 0～40;0～60;0～100 Y-60 Y-60T Y-60Z Y-60ZQ 徑向無邊徑向帶后邊軸向無邊軸向帶前邊 Y-75 Y-75T Y-75Z Y-75ZQ 徑向無邊徑向帶后邊軸向無邊軸向帶前邊 Y-100 Y-100T Y-100Z Y-100ZQ 徑向無邊徑向帶后邊軸向無邊軸向帶前邊 ±1.6 Y-150 Y-150T Y-150Z Y-150ZQ 徑向無邊徑向帶后邊軸向無邊軸向帶前邊注：軸向可按要求帶方形前邊或卡箍式　　使用工作溫度：-40℃～70℃ 　　抗工作環境振動:V·H·3級; 　　相對濕度不大于90%; 　　溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃) ; 　　執行標準：GB/T1226-2001 ; 普通壓力表的外形尺寸：　　　　型號外形尺寸 mm A B C D d d0 M Y-50 29 24 9 50 / / G1/4 Y-50T 29 27 11 60 3.4 Y-50Z 29 24 0 / / Y-50ZQ 29 24 0 60 3.4 Y-60 31 32 14 60 / / 14X1.5 Y-60T 31 32 15 75 3.4 Y-60Z 30 32 0 / / Y-60ZQ 30 32 0 75 3.4 Y-75 24 30 12 75 / / Y-75T 24 30 12 90 5.5 Y-75Z 24 30 0 / / Y-75ZQ 24 30 0 90 5.5 Y-100 44 45 18 100 / / 20X1.5 Y-100T 44 46 19 118 5.5 Y-100Z 43 45 34 / / Y-100ZQ 43 45 44 118 5.5 Y-150 50 47 19 149 / / 20X1.5 Y-150T 50 48 20 165 5.5 Y-150Z 51 47 55 / / Y-150ZQ 51 47 55 165 5.5 注：連接螺紋可按要求訂貨連接螺紋尺寸　　　　外殼公稱直徑接頭尺寸 D d L d1 mm mm mm mm 50 M14×1.5 14 5 60 M14×1.5 14 5 75 G3/8 14 5 100 M20×1.5 20 6 150 M20×1.5 20 6 使用注意事項　　1)工作壓力使用全量程的 1/3 ～ 2/3 為宜，使用范圍最高不得超過滿刻度的 3/4 。　　2)檢定周期一般不超過半年,測壓部位介質波動大，使用頻繁，準確度要求較高，以及對安全因素要求較嚴的，可按具體情況將檢定周期適當縮短。　　3)工作環境應無腐蝕性氣體。
