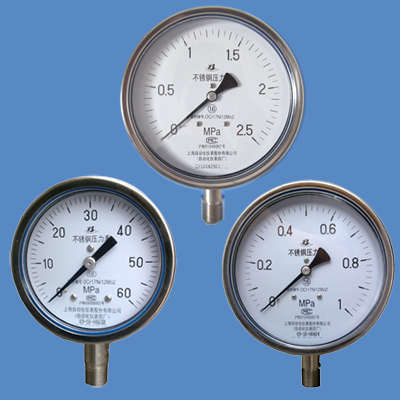

- 不銹鋼壓力表由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。 對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。 主要技術指標 不銹鋼壓力表主要技術指標: 標度范圍、精確度等級 表盤直徑 標度范圍(MPa) 精度度等級(%) ￠50 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 2.5 ￠60 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 2.5 (1.6) ￠75 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 1.6 (1.0) ￠100 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 1.6 (1.0) ￠150 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 1.6 (1.0) 注：括號內的精度等級僅供特殊訂貨。使用環境溫度：-25~70℃(外殼內充液) -40~70℃(外殼內不充液) 溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃) 抗工作環境振動：V·H·4級(外殼內充液) V·H·3級(外殼內不充液) 重量： 0.2kg (Y-50) 0.35Kg(Y-60) 0.55Kg(Y-75) 0.85Kg(Y-100) 0.95kg (Y-150) 導壓系統及外殼等材質 零件名稱 材 料 牌 號 接 頭 0Cr18Ni9(304) 0Cr17Ni12Mo2(316) 彈簧管 0Cr18Ni9 Ti(321) 0Cr17Ni12Mo2(316) 外 殼 0Cr18Ni9 安裝方式及外形尺寸 不銹鋼壓力表安裝方式及外形尺寸 安裝注意事項: 1、測壓點的選擇，所選擇的測壓點能反映被測壓力的真實情況。 （1）要選在被測介質直線流動的管段部分，不要選在管路拐彎、分叉、死角或其它易形成漩渦的地方。 （2）測量流動介質的壓力時，應使取壓力點與流動方向垂直，清除鉆孔毛刺。 ?。?）測量液體壓力時，取壓點應在管道下部，使導壓管內不積存氣體，測量氣體時，取壓點應在管道上方，使導壓管內不積存液體。 過程連接尺寸 壓力表直接安裝式儀表的主要安裝尺寸。具體如下圖和表 外客公稱直徑D mm 接頭尺寸 d L d 1 60 M14×1.5 14 5 100 M20×1.5 20 6 150 200 250 注:當對儀表接頭螺紋有特殊要求時，用戶與廠商協商解決 根據不同的需求，可以協商選用多種不同的連接方式。 耐震型外殼防護等級：IP54, IP55,IP65,IP66 IP防護等級是由兩個數字所組成，第一個數字表示防塵、防止外物侵入的等級；第二個數字表示防濕氣、防水侵入的密閉程度。數字越大，表示其防護等級越高，兩個標示數字所表示的防護等級如下描述： IP54 特點：防塵、防水。 第一個字母5代表：防塵； 第二位字母4代表：防止飛濺的水侵入， IP55 特點：防塵、防水。 第一個字母5代表：防塵； 第二位字母5代表：防止噴射的水侵入， IP65 耐震密封性較好；優點：防塵、防噴水。用于耐震及防爆儀表及現場環境惡劣的場合。 第一個字母6代表塵封，防塵密封。第二位字母5代表：噴水， IP66特點：防塵、防水。 第一個字母6代表塵封，防塵密封。第二位字母6代表：防止大浪的入侵。 IP65的耐震表上含有防爆塞，防爆塞作用：防止管道壓力過大，導致介質從壓力表正面噴出傷到，故在后面安裝防爆塞。
