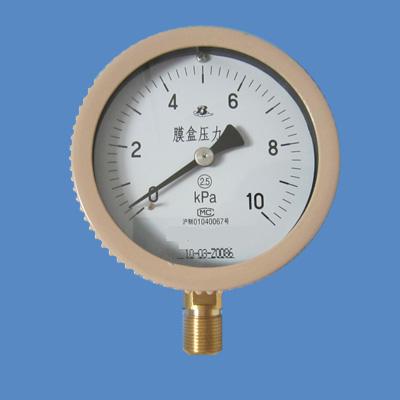

膜盒壓力表

這真不是您需要的產品？
品　　牌：
天馬儀表

直接提問 | 回首頁搜
出廠價：
180 元/臺

主要規格：
YE

用　　途：

　膜盒壓力表[1]采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓，廣泛應用于鍋爐通風、氣體管道、燃燒裝置等其他類似設備上。　　不銹鋼膜盒壓力表根據導壓系統及外殼均采用不銹鋼材料制成。應用于耐腐蝕要求較高的工藝流程中對各種氣體介質的微壓和負壓的測量。　　不銹鋼膜盒壓力表參照原膜盒壓力表的結構特點而研制的具有耐腐蝕作用的微壓表。應用于鍋爐通風和氣體管道等設備上，在耐腐要求較高的工藝流程中測量各種氣體介質的微壓和負壓。精確[2]度等級：2.5 　　結構原理: 　　儀表由測量系統(包括接頭、波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。還有調零裝置，可以方便調整零位。　　膜盒壓力表的測量范圍在-80~60000Pa,但是要根據不同的壓力量程選用不同的膜盒壓力表，壓力在-1000Pa~60000Pa時建議選用圓盤式膜盒壓力表，如果壓力在-80Pa時建議選用矩形膜盒壓力表。主要技術指標　　膜盒壓力表的主要技術指標　　1.標度范圍及精確度等級及重量　　型號標度范圍（KPA）精確度等級重量KG 正壓負壓正負壓 YE-60 YE-100 YE-150 0～1.6 -1.～60 -0.8～＋0.8 1.6 2.5 0.5 0～2.5 -2.5～0 -1.2～＋1.2 0～4 -4～0 -2～＋2 0～6 -6～0 -3～＋3 0～10 -10～0 -5～＋5 1～6 -16～0 -8～＋8 0～25 -25～0 -12～＋12 0～40 -40～0 -20～＋20 　　2. 測量范圍：(kPa) 　　0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；-2.5～0；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；-2～2；-3～3；-5～5；-8～8；-12～12；-20～20 -30~30 　　3.使用環境條件：-25～55℃，相對濕度不大于80％　　4.抗工作環境振動：V·H·3級　　5.重量：0.5kg 外形尺寸　　膜盒壓力表外形尺寸　　型號外形尺寸 mm A B C D d d0 M YE-60 31 32 14 60 / / 14×1.5 Y-60T 31 32 15 75 3.4 YE-60Z 30 32 0 / / YE-60ZQ 30 32 0 75 3.4 YE-100 44 45 18 100 / / 20×1.5 YE-100T 44 46 19 118 5.5 YE-100Z 43 45 34 / / YE-100ZQ 43 45 44 118 5.5 YE-150 50 47 19 149 / / 20×1.5 YE-150T 50 48 20 165 5.5 YE-150Z 51 47 55 / / YE-150ZQ 51 47 55 165 5.5 注：連接螺紋可按要求訂貨．　　工作位置、環境;儀表垂直安裝;工作環境-25～55℃.相對濕度不大于80%,并且周圍環境中不含有腐蝕儀表的有害氣體;
