電機試驗平臺是電機研發、生產、質檢環節的核心基礎設備，核心作用是為電機測試提供穩定、精和準、安全的標準化測試環境，通過搭配測功機、傳感器、數據分析系統等，實現對電機各項性能的多方面檢測與驗證。

機械支撐結構：包括基座、聯軸器、負載模擬裝置等，為電機提供穩定的安裝環境。部分平臺底部還加裝減震墊或彈簧減震器，以吸收電機運行時產生的高頻振動。

電力電子設備：由電源、變頻器、功率分析儀等組成，能為被測電機提供穩定可調的電源輸入，并準確測量電機的電能質量參數。

傳感器網絡：包含溫度傳感器、電流電壓傳感器、扭矩轉速傳感器、振動噪聲傳感器等，用于實時監測電機運行狀態的各項參數。

數據采集和控制軟件：數據采集系統通過高速總線實現多通道數據的同步采集，控制軟件則負責測試流程管理、設備協調控制和數據存儲分析。

核心功能

性能測試：可測量電機的電壓、電流、功率、效率、轉速、轉矩等基本參數，還能進行啟動特性、調速特性等動態特性測試。

耐久性評估：通過加速老化試驗、循環測試等方式，驗證電機的使用壽命和機械結構的疲勞特性。

故障診斷：用于分析電機異常振動、溫升過高等問題的原因，還可通過故障注入測試，驗證保護系統的可靠性。

技術特點

材料：主流材料為高強度灰鑄鐵 HT300-400、球墨鑄鐵 QT500-7/QT600-3 等，大功率重型電機測試平臺采用鑄鋼材質，且材料需經過充分時效處理，以消除內應力。

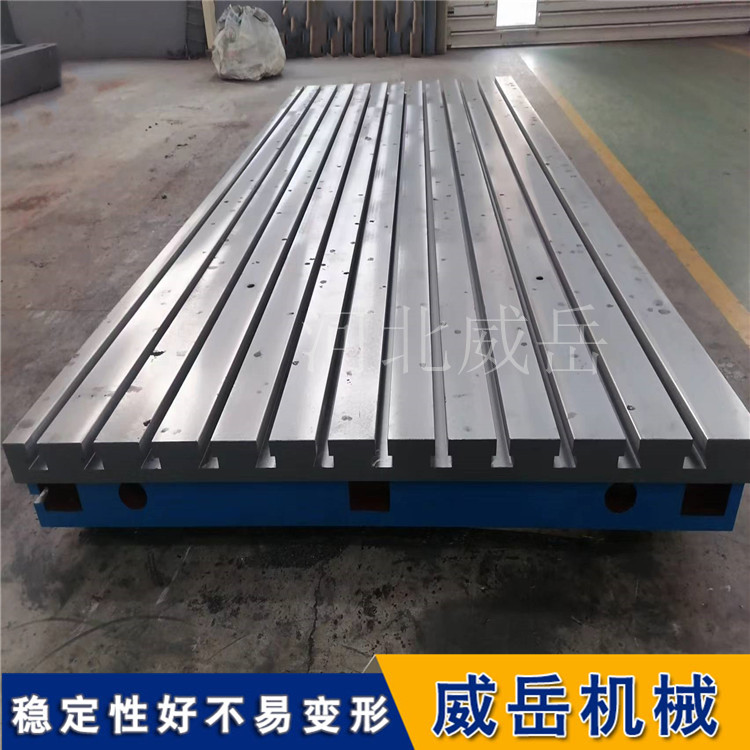

結構堅固：采用 “加厚面板 + 密集加強筋 + 雙層底板” 設計，面板厚度通常為 50-150mm，加強筋呈 “井” 字形或 “蜂窩狀” 分布，確保平臺整體剛性。

安裝便捷：面板全域加工 T 型槽或螺紋孔，間距均勻，方便快速固定電機底座、測功機等設備。

應用領域

工業電機測試：側重效率、溫升、振動等基礎性能驗證，大功率工業電機的試驗平臺需要兆瓦級功率容量和重型機械支撐結構。

新能源汽車電機測試：具備高轉速、高轉矩密度測試能力，集成電池模擬器和整車工況模擬系統，可測試峰值功率、制動能量回收效率等參數。

特種電機測試：不同的特種電機有不同的測試重和點，如風力發電機需測試低電壓能力和電網適應性，防爆電機則需嚴格測試表面溫度和火花防護性能。

電機試驗平臺具體作用可分為以下 5 大場景：

1. 性能參數精和準測量（核心基礎作用）

檢測電機關鍵參數：電壓、電流、功率、效率、轉速、轉矩、功率因數等基礎數據，明確電機實際性能是和否符合設計標準；

測試動態特性：如啟動轉矩、加速性能、調速范圍、制動特性等，驗證電機在不同工況下的運行穩定性。

2. 可靠性與耐久性驗證

模擬長期運行：通過連續加載、循環啟停等老化試驗，評估電機使用壽命、機械結構疲勞強度；

限工況測試：模擬高溫、重載、電壓波動等環境，驗證電機在惡劣條件下的可靠性，避免實際使用中故障。

3. 質量把控與不合格品篩選

生產質檢：對出廠電機進行抽樣或全檢，剔除參數偏差、運行異常的不合格產品，保證產品一致性；

批次對比：對比不同批次電機的性能數據，及時發現生產工藝中的偏差并調整。

4. 研發優化與技術創新

新品測試：為新型電機（如新能源汽車電機、節能電機）提供測試數據支撐，驗證設計方案的可行性；

性能優化：通過測試分析電機的損耗、振動、噪聲等問題，針對性優化結構設計或材料選擇，提升電機效率與性能。

5. 故障診斷與安全保障

異常排查：檢測電機運行中的溫升過高、振動超標、噪聲異常等問題，定位故障原因（如軸承磨損、電磁不平衡）；

安全驗證：測試電機的絕緣性能、過載保護、短路防護等安全指標，確保使用過程中無安全。
