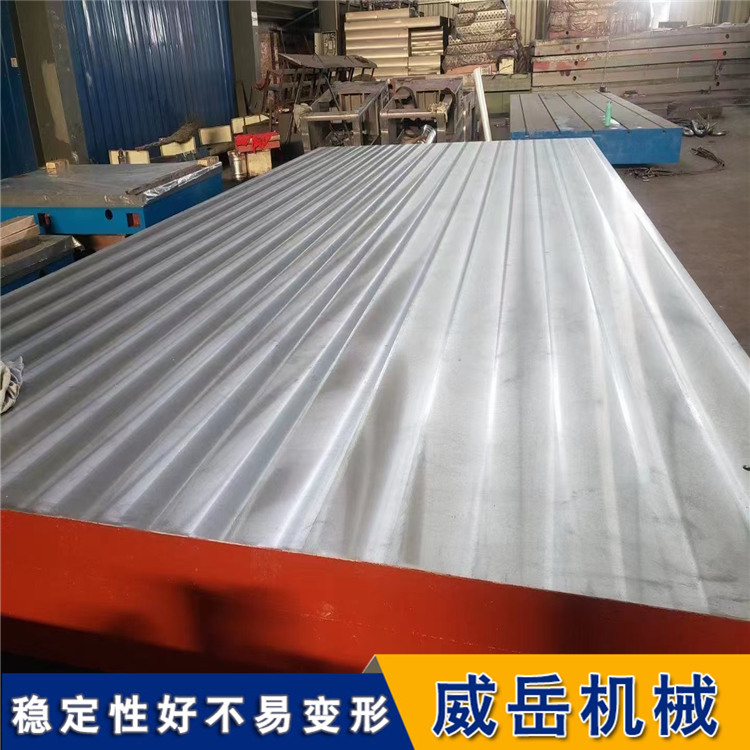

模具生產鑄鐵劃線平臺 穩定精準質檢好幫手

這真不是您需要的產品？
品　　牌：
河北威岳

直接提問 | 回首頁搜
出廠價：
4125

主要規格：
2400x4800mm

用　　途：
試驗 裝配測量焊接檢測

鑄鐵劃線臺是機械加工等領域常用的基礎工具，主要用于為工件的劃線、檢測等工作提供基準面。以下是關于它的詳細介紹：定義與用途鑄鐵劃線臺是一種以高強度鑄鐵為材料制成的面基準器具，主要用于檢查機器零件的面度、直線度等形位公差，也可用于零件的劃線、研磨加工以及設備的安裝等工作。材質與精度材質：通常選用高強度鑄鐵 HT200-300，工作面硬度為 HB170-240。這種材質經過兩次人工處理，即人工退火 600-700 度和自然時效 2-3 年，使得產品精度穩定，耐磨性能好。精度：按標準計量檢定規程執行，分為 0、1、2、3 四個等級，其中 0 級精度比較和高，3 級精度相對較低。規格尺寸其規格多樣，常見的有 200×200mm-3000×6000mm，特殊規格可根據用戶需求定制。結構特點 鑄鐵劃線臺的總體結構多為箱體式和筋板式，工作面形狀有長方形、正方形或圓形等。為滿足不同使用需求，工作面上還可加工出 V 形、T 形、U 形槽、燕尾槽、圓孔、長孔等各種形狀和尺寸的孔槽。特點與優勢 精度可恢復：使用磨損后，可以通過重新修刮恢復其精度。檢驗方便準確：可用涂色法檢驗零件面度，具有準確、直觀、方便的優點。在經過刮研的臺上推動表座、工件比較順暢，無發澀感覺，能保證測量準確度。使用注意事項 放置穩：支承點應墊好、墊，保證每個支承點受力均勻，確保臺穩放置。輕拿輕放：工件要輕拿輕放，避免在臺上挪動粗糙工件，防止磕碰、劃傷工作面。避免重壓：使用完畢后，應及時將工件從臺上拿下，避免長時間重壓造成臺變形。定期保養：不用時要及時洗凈工作面，涂上防銹油，并用防銹紙和外包裝蓋好，防止工作面受損。環境適宜：應安裝在通風、干燥的環境中，并遠離熱源和有腐蝕的氣體、液體。定期檢定：按標準實行定期周檢，檢定周期根據具體情況可為 6-12 個月。鑄鐵劃線臺的精度等級是如何劃分的？鑄鐵劃線臺的精度等級劃分嚴格遵循標準，核和心依據是工作面的面度公差值，共分為 0 級、1 級、2 級、3 級 四個等級，精度依次降低。精度等級劃分的核和心依據 面度公差是判定精度等級的關鍵指標，不同規格（邊長尺寸）的鑄鐵劃線臺，對應各精度等級的面度公差值不同，具體遵循以下規律：同一精度等級下：臺的邊長尺寸越大，允許的面度公差值就越大。同一規格尺寸下：精度等級越高（數字越小），允許的面度公差值越小，面精度越高。各精度等級的適用場景 0 級：精度比較和高，適用于超和高精度的測量、檢驗、劃線工作，常見于精和密儀器制造、高和端機械加工的實驗室或質檢環節。 1 級：適用于高精度的零件劃線、檢測，比如精和密機械零件的尺寸校驗、模具加工中的基準劃線等場景。 2 級：應用范圍比較廣泛，適用于普通機械加工中的劃線、裝配、檢驗，是工業生產中比較常用的精度等級，滿足大部分常規工件的加工需求。 3 級：精度相對較低，主要用于粗加工環節的劃線、毛坯件的尺寸核對，以及設備安裝時的基礎找工作。補充說明精度等級的標注和檢測需符合 GB/T 22095-2008《鑄鐵板》標準，檢測時通常采用涂色法、水儀測量法或激光面度測量?jī)x等專和業手段。鑄鐵劃線臺的精度會受使用磨損、環境溫度、放置方式影響，使用后需定期保養和檢定，磨損嚴重時可通過人工刮研的方式恢復精度。
