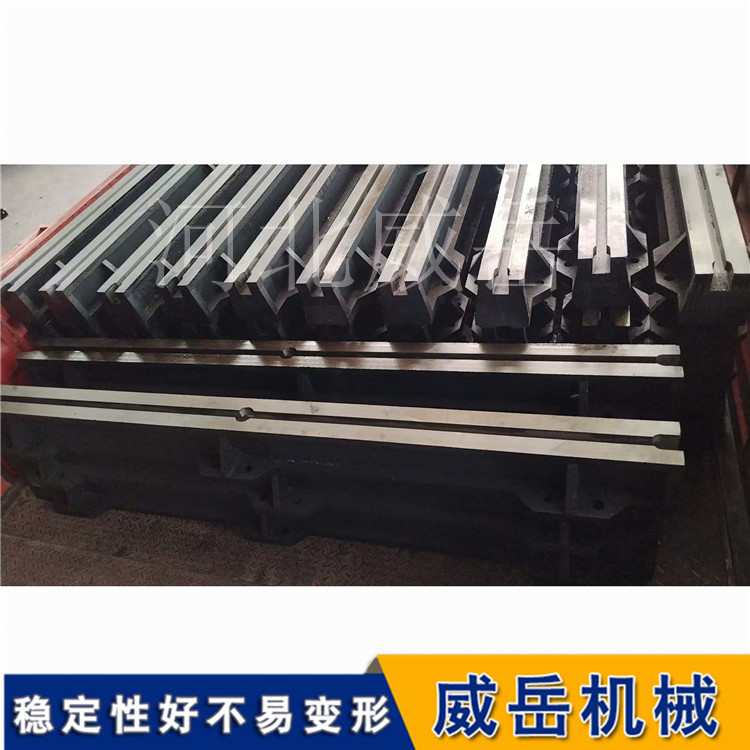

- T型槽地軌（也稱地軌平臺、地基軌、T型槽地基板）的鋪設質量直接決定了未來設備安裝的精度和長期穩定性。鋪設時必和須遵循嚴格的工藝規范，以下是關鍵的注意事項，按施工流程順序闡述： 頭一個階段：鋪設前準備（規劃與基礎） 精和準設計與放線定和位： 圖紙確認：確保有詳細的施工圖紙，明確每根地軌的精和確坐標、標高、T型槽方向、水平度要求。 現場放線：使用全站儀等高精度儀器，在地基上精和確放出地軌的中和心線和邊線。這是所有后續工作的基準，必和須反復核對。 地基要求： 強度與平整度：地基必和須是高強度的鋼筋混凝土結構（通常C30以上），表面平整、堅實，無疏松、油污和積水。 預埋件/地腳螺栓預留： 如果采用預埋地腳螺栓法，必和須在澆筑地基時，使用專用模具精和確固定地腳螺栓的位置、高度和垂直度，這是比較關鍵的環節，偏差必和須控制在毫米級。 如果采用調整板/楔鐵調平法，地基表面需處理平整，并預留出放置調整機構的空間。 深度與承載力：地基深度和配筋必和須滿足總荷載和動載荷要求，防止未來沉降。 地軌檢驗： 安裝前，檢查每根地軌的直線度、平面度、T型槽尺寸及是否有鑄造缺陷或損傷。 核對地軌的編號，確保與圖紙位置對應。 的二階段：鋪設與初步調平 吊裝與就位： 使用柔性的起重帶（避免使用鋼絲繩損傷槽口），平穩吊裝地軌，將其初步放置在預埋螺栓上或預定和位置。注意保護T型槽邊緣。 初步標高與中和心線調整： 使用千斤頂、撬杠等工具，根據地面上放出的中和心線和標高標記，將地軌粗略調整到設計位置。確保所有地腳螺栓都正確穿入地軌的安裝孔。 第三階段：精和密調平（核心環節） 建立測量基準網絡： 在整個鋪設區域建立統一的標高和水平基準。通常使用高精度電子水平儀或光學水準儀/激光跟蹤儀。 調平方法選擇： 墊鐵調平法：這是比較傳統、比較可靠的方法。使用鉤形墊鐵或楔形墊鐵組，通過敲擊墊鐵來微量調整地軌高度和水平。調平后，將墊鐵點焊固定。 調整螺栓/調平板法：通過旋轉螺栓帶動調平板上/下移動。調整方便，但長期承重穩定性需依賴設計。 無論何種方法，都必和須從一根“基準軌”開始調起，然后以此為基準調整相鄰地軌。 調平順序與精度控制： 先調標高，再調水平：首先將地軌頂面的標高調整到設計值。 先縱后橫：先調整單根地軌沿長度方向的直線度和縱向水平；再調整多根地軌之間的平行度和橫向水平（即多根地軌頂面應在同一平面內）。 多點測量：沿地軌長度方向，每間隔一定距離（如500-1000mm）測量一個點，確保全長范圍內精度一致。 精度要求：通常要求平面度和水平度在0.05mm/m ~ 0.1mm/m之間，全長累積誤差有嚴格要求，需嚴格遵守圖紙。 第四階段：固定與二次灌漿 初步固定與復測： 在初步調平達到要求后，將地腳螺栓的螺母稍微擰緊（不要完全鎖死），然后進行全和面復測。因為擰緊過程可能會引起微小變形。 二次灌漿（關鍵！）： 目的：填充地軌底板與混凝土基礎之間的空隙，使載荷均勻傳遞到基礎上，并防止地軌因局部受力而變形。 工藝： 灌漿前，將基礎表面浸濕但無明水。 使用無收縮高強灌漿料（如CGM、H40等），嚴禁使用普通水泥砂漿。 從一側灌注，用工具輕輕搗實，確保漿料充滿所有空隙，不得有空洞。 灌漿層厚度通常為50-100mm。 比較終固定與鎖緊： 待灌漿料達到初期強度（通常3-7天，按材料說明），進行比較終精調和復測。 確認無誤后，使用扭矩扳手，按對角交叉順序，將地腳螺栓均勻、分級地擰緊至規定扭矩。 再次復測精度，記錄比較終數據。 第五階段：后期處理與驗收 表面清理與防護： 清除所有灌漿料殘渣、鐵銹和油污。 在T型槽和工作表面涂敷一層防銹油。 精度驗收與文檔： 由業主、施工方、監理方共同進行比較終驗收。使用專業儀器測量所有精度指標（平面度、平行度、標高、直線度等）。 形成完整的安裝記錄和精度檢測報告，作為重要技術檔案。
