數顯電工套管壓力試驗機

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

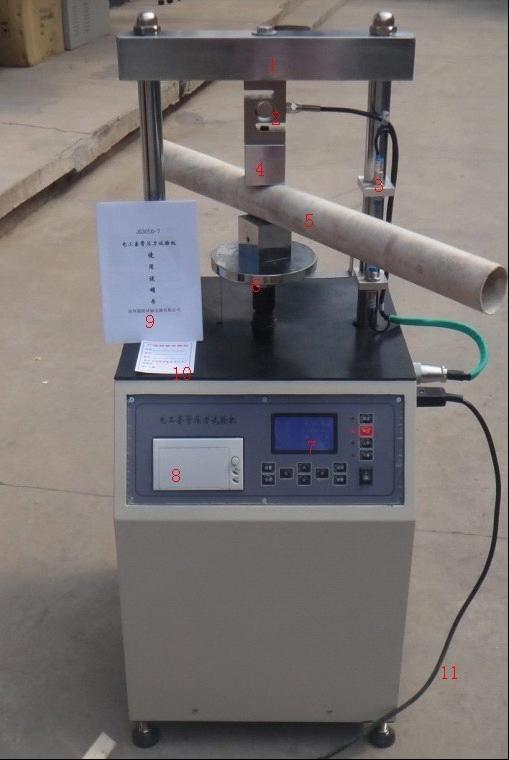

數顯電工套管壓力試驗機一、電工套管壓力試驗機簡介產品名稱：數顯電工套管壓力試驗機由獻縣大昌試驗儀器廠生產，型號：JG3050-7(產品型號采用《JG 3050-1998 建筑用絕緣電工套管及配件》圖片七定義) 產品原理及作用：壓力試驗機用于電工套管、套管配件、多種塑料管、塑料波紋管、玻璃、陶瓷等非金屬材料試樣進行受壓時的情況，做壓力試驗，從而了解產品受損情況及評估產品在受壓時所能承受的耐壓強度。從而根據產品實際情況及國家標準范圍內進行改進、完善產品設計。參照標準：《JG 3050-1998 建筑用絕緣電工套管及配件》6.4 套管抗壓性能測定。二、電工套管壓力試驗機結構簡介主柱采用特殊優質鋼材定做，經外圓磨加工、外表鍍鉻、堅固耐用且永不生銹。本試驗機與其它拉壓力試驗機相比，具有壓力恒定、外徑變化能得到精確測量、操作方便、直觀可靠等特點。三、電工套管壓力試驗機標準依據《JG 3050-1998 建筑用絕緣電工套管及配件》及ZBG33008《聚乙稀塑料波紋電線管》等要求生產。四、電工套管壓力試驗機結構參考圖 1上橫梁、 2壓力傳感器、 3上下限位、 4方鐵、 5試件、 6壓盤、 7液晶顯示器、 8打印機、 9使用說明書、 10產品合格證、 11電源線試驗原理：把試驗樣品放在平臺上，平臺上升與上壓頭產生一定壓力，試樣管徑變化測量范圍由位移傳感器讀出。五、電工套管壓力試驗機特點: 本機采用電機及調速系統一體化結構驅動減速機，經減速后帶動絲杠進行加載。電氣部分包括試驗力測量系統和變形測量系統。并具有過載保護、位移控制等功能。設計簡單，使用方便，性能穩定安全。六、電工套管壓力試驗機技術參數 最大壓力：10000N；精度：±1N；試驗壓力：0-1KN（無級可調）壓頭規格：50×50×50mm 管徑變化測量范圍：0-63mm，測量精度0.01mm 升降范圍:70mm 荷載上升速率：50±0.5mmmin；電壓：220V±20V 50Hz；電源保險絲：3A 外形尺寸:長*寬*高 400*540*670mm 重量:70KG 七、電工套管壓力試驗機操作注意事項 1、本設備是試驗測試設備。請不要將本設備用于規定試驗及料以外的目的。 2、請完善安裝環境。請置于室溫下。濕度低的場所。（80%以下無結露）灰塵和塵埃少的場所。 3、請按要求安裝試驗材料。按要求安裝試驗材料，否則可能出現不可預期故障。 4、進行配線和維護作業時，請務必關閉電源。為了防止在作業過程中機器失去控制而導致事故和觸電，請在進行作業前，務必先關閉電源。 5、電源。關于本設備的電源，請注意以下事項。原則上配電方式采用單相220V電源。關于電源及電源工程，請與電氣工程人員或有同等知識的人士商量。 6、電源線請務必使用隨設備提供的電源線。發現電源線和電源插頭有異常情況時，請與本公司聯系。同我公司服務人員進行更換或指導更換。 7、保險絲為了防止火災和內部電路的破損等，請不要用規定以外的保險絲。更換保險絲時，請使用與原設備相同型號和形狀的保險絲。 8、特別警告：警告應注意所執行的應用、或條件均具有很高的危險性，可能導致人員受傷或甚至死亡。為了防止意外傷害或死亡發生，在搬移和使用設備時，請務必先觀察清楚，然后再進行動作。操作規范 1、打開包裝，把運輸中設備配件上的固定支架移開，取出設備。 2、將儀器安裝好，設定試驗力值（320N、750N、1250N、4000N）把試件放入壓頭內，插好流值傳感器，按“啟動”鍵，試驗開始。儀器自動控制機械部分加載，當加載至設定力值時，儀器自動停止加載，并保持在此力值，自動記錄下此試件的最大壓力及其對應的流值，試驗完畢。工作平臺需手動下降至一定高度，方便更換試件。試驗過程中顯示屏實時地顯示試驗狀態，并在試件接觸到傳感器時開始記錄顯示試驗曲線。 3、打印：配有打印機的用戶在打印機連結無誤，試驗結束后按“打印”按鈕，打印機即打印最后一次試驗的曲線及數據。注：如果試件壓力超過1000N，儀器過壓，自動保護；同時停止試驗，并將控制部分下降至一定高度。 4、上升／下降：按住“上升”鍵，試件平臺上升；按住“下降”鍵，試件架下降,上升到松開就停止。 5、過載保護設定：按“確認”鍵，顯示屏顯示最大壓力保護值的設置，一般設1KN。選擇好后，按“確認”鍵，返回到開機狀態。 6、八、電工套管壓力試驗機注意事項及維修保養: 每次測試完畢，應切斷電源，保持設備的清潔。非操作人員不得任意操作本機九、電工套管壓力試驗機隨機附件 50×50×50mm標準壓塊兩個。 -------------------------------------------------------------------- 1上橫梁、 2壓力傳感器、 3上下限位、 4方鐵、 5試件、 6壓盤、 7液晶顯示器、 8打印機、 9使用說明書、 10產品合格證、 11電源線 ------------------------------------------------------------------ 一、數顯電工套管壓力試驗機說明：產品名稱：數顯電工套管壓力試驗機生產，型號：JG3050-7S(產品型號采用《JG 3050-1998 建筑用絕緣電工套管及配件》圖片七定義) 產品原理及作用：壓力試驗機用于電工套管、套管配件、多種塑料管、塑料波紋管、玻璃、陶瓷等非金屬材料試樣進行受壓時的情況，做壓力試驗，從而了解產品受損情況及評估產品在受壓時所能承受的耐壓強度。從而根據產品實際情況及國家標準范圍內進行改進、完善產品設計。參照標準：《JG 3050-1998 建筑用絕緣電工套管及配件》6.4 套管抗壓性能測定。二、數顯電工套管壓力試驗機結構簡介：主柱采用特殊優質鋼材定做，經外圓磨加工、外表鍍鉻、堅固耐用且永不生銹。本試驗機與其它拉壓力試驗機相比，具有壓力恒定、外徑變化能得到精確測量、操作方便、直觀可靠等特點。三、數顯電工套管壓力試驗機依據標準：依據《JG 3050-1998 建筑用絕緣電工套管及配件》及ZBG33008《聚乙稀塑料波紋電線管》等要求生產。四、數顯電工套管壓力試驗機特點：本機采用電機及調速系統一體化結構驅動減速機，經減速后帶動絲杠進行加載。電氣部分包括試驗力測量系統和變形測量系統。并具有過載保護、位移控制等功能。設計簡單，使用方便，性能穩定安全。五、數顯電工套管壓力試驗機技術參數： 1、最大壓力：10000N；精度：±1N 2、試驗壓力：0-1KN（無級可調） 3、壓頭規格：50×50mm 4、管徑變化測量范圍：0-30mm，測量精度0.01mm 5、升降范圍:90mm 6、荷載上升速率：50±0.5mm min 7、電壓：220V±20V 50Hz 8、電源保險絲：3A 9、外形尺寸：400×540×670mm（長×寬×高） 10、重量：70KG 六、數顯電工套管壓力試驗機操作注意事項： 1、本設備是試驗測試設備請不要將本設備用于規定試驗及料以外的目的。 2、請完善安裝環境請置于室溫下。濕度低的場所。（80%以下無結露）灰塵和塵埃少的場所。 3、請按要求安裝試驗材料按要求安裝試驗材料，否則可能出現不可預期故障。 4、進行配線和維護作業時，請務必關閉電源為了防止在作業過程中機器失去控制而導致事故和觸電，請在進行作業前，務必先關閉電源。
