電工套管壓力試驗機

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

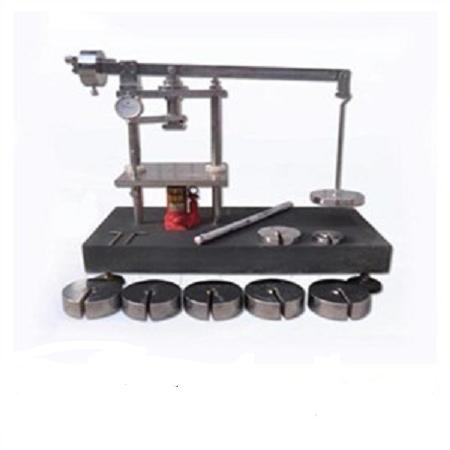

產品說明：電工套管壓力試驗機 一、電工套管壓力試驗機概述：本試驗機適用于多種塑料管、塑料波紋管等作壓力試驗，一個緩慢增大的力后，由大量程面分表測量試樣壓扁處外徑的變化，并檢查試樣的力學性能。符合GB/T14823.2《電氣安裝用導管特殊要求—?jiǎng)傂越^緣材料平導管》、JG/T3050《建筑用絕緣電工導管及配件》及ZBG33008《聚乙稀塑料波紋電線管》等要求。本試驗機與其它拉壓力試驗機相比，具有壓力恒定、外徑變化能得到精確測量、操作方便、直觀可靠等特點。因此，應用愈來愈廣泛。二、電工套管壓力試驗機技術參數 2.1 最大壓力：1250N 2.2 壓力精確度：±1% 2.3 壓頭規格：50×50×50mm 2.4 管徑變化測量范圍：0-30mm 測量精度0.01mm 2.5 升降平板尺寸：252×240mm 2.6 升降范圍：90mm 2.7 外形尺寸（長×寬×高）：726×340×545mm 2.8 重量：70kg 三、電工套管壓力試驗機結構 1.試驗機由底座、 2.杠桿機構、 3.千斤頂及百分表變形測量裝置等組成。四、電工套管壓力試驗機安裝 4.1 松開綁扎物，將試驗機表面擦拭干凈，在運動部位重新注入稀油。 4.2 安裝并調節底座螺栓，使底座基本水平，并使升降平板處于最低點。 4.3 將掛鉤座掛在杠桿上，調節平衡絲桿來移動平衡錘，使杠桿水平。 4.4 運輸過程中，砝碼盤與掛鉤可能是分開的，請將掛鉤擰入砝碼盤，將掛鉤掛在掛鉤座上，使杠桿落在杠桿支承上，調節杠桿支承高度，使加壓軸承不與壓頭頂部接觸。五、電工套管壓力試驗機試驗方法： 1、輔助壓力試驗裝置：1、分度值為0. 02 mm的游標卡尺； 2、50mm×50mm×50mm的正方體鋼塊。 2、取三根200mm長的試樣，測出其外徑，然后將試樣放在溫度為23℃±12℃環境中調節10h以上。 3、完成調節后，將試樣水平置于鋼板上，在試樣上面的中部放置正方體鋼塊。 4、對正方體鋼塊施加壓力： a) 硬質套管在30s內均勻加荷達到表4中規定的相應壓力值：持荷1min時，測出受壓力外徑，此時的外徑變化率Dt 應小于25%；撤去載荷1min時，再測量套管受壓處外徑，此時的外徑變化率Dt應小于10%。 b) 半硬質套管及波紋套管在加荷30s時，套管外徑變化率在大于30%，小于50%的范圍內，且壓力值不低于表4中規定的相應值。持荷1min后撤去荷載，15min后測量套管受壓處外徑，外徑變化率Dt應小于10%。 c) 外徑變化率Dt按下式計算： Dt = 表4 套管類型壓力，N 套管類型壓力，N 輕型 320 重型 1250 中性 750 超重型 4000 五、電工套管壓力試驗機注意事項 5.1 試驗結束后，將壓頭、平板、砝碼等擦拭干凈，砝碼放在干燥處保存。 5.2 除測試需要外，其余情況下，必須使調節桿落下，微調旋鈕處于最低點，百分表測頭處于自由狀態。使用不當，會損壞百分表。
