一鍵式影像光學測量儀

這真不是您需要的產品？
品　　牌：
中圖儀器

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

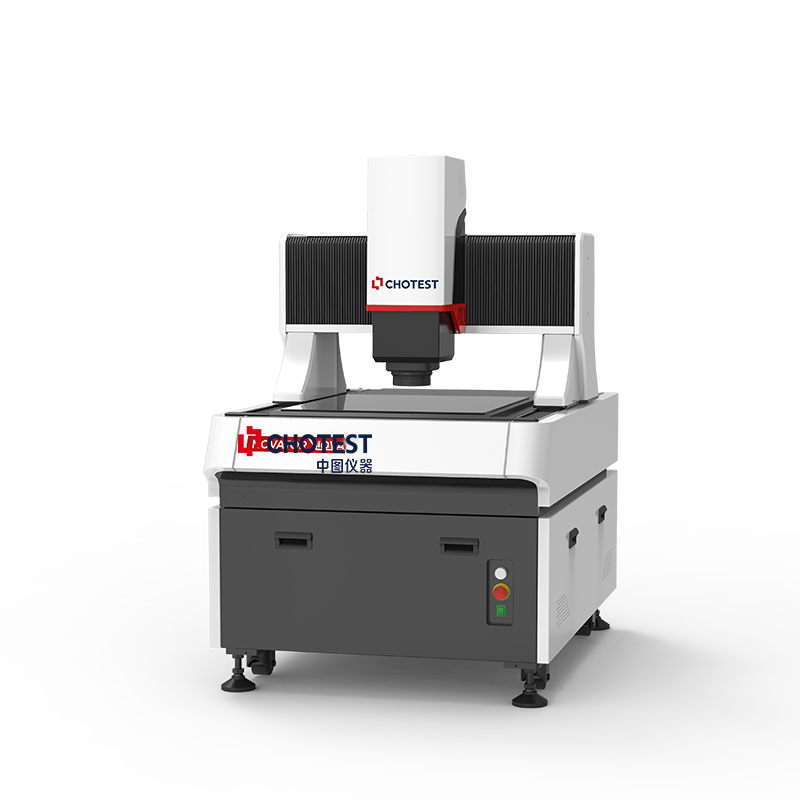

中圖儀器Novator系列一鍵式影像光學測量儀是一種全自動影像測量儀，采用大理石主體機臺和精密伺服控制系統，實現高精度運動測量；充分發揮光學電動變倍鏡頭的高精度優勢，將傳統影像測量與激光測量掃描技術相結合，實現2.5D和3D復合測量。Novator還支持頻閃照明和飛拍功能，可進行高速測量，大幅提升測量效率；具有可獨立升降和可更換RGB光源，可適應更多復雜工件表面。技術規格型號 Novator432 行程范圍 X(mm)400 Y(mm)300 Z(mm)200 圖像傳感器高清彩色工業攝像機顯示器 24英寸 LCD顯示器（1920×1080）光柵顯示分辨率 0.1μm 鏡頭 13.3X電動連續變倍放大倍率光學放大0.6~8.0X;影像放大17~232X 檢測精度 X/Y軸 (1.5+L/250)μm X⊥Y軸 (2.0+L/200)μm Z軸 (2.8+L/200)μm 3D掃描成像測量 Z向測量范圍 5mm 掃描寬度 30mm 重復精度 ±1μm 測量精度 ±0.1%F.S. 掃描速度 10~80mm/s 支持飛拍測量模式支持支持導航相機支持外形尺寸(mm) 860*1350*1670 儀器重量(kg) 650 承重(kg) 25 測量功能 1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。 2.Novator系列一鍵式影像光學測量儀可測幾何量：點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。 3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。 4.形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。 5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。 6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。 7.支持公差批量設置、比例等級劃分、顏色自定義管理。日常操作中的注意事項 1、先開影像儀控制箱電源，再啟動掃描軟件。 2、將影像儀工作臺上的雜物清理干凈，再進行影像儀設備歸零，防止測頭發生碰撞。 3、請勿將過重的物體擺放于轉臺上，以致損壞影像儀轉臺。 4、禁止將工件固定在影像儀轉臺上噴涂反差劑。 5、影像儀工作臺運動時盡量避免急停。 Novator系列一鍵式影像光學測量儀支持點激光輪廓掃描測量，進行高度方向上的輪廓測量；支持線激光3D掃描成像，可實現3D掃描成像和空間測量。融入中圖閃測儀的拼接測量功能，支持飛拍模式測量，測量效率提升5~10倍。
