重型鑄鐵試驗平臺大承重高穩定工程試驗專用

這真不是您需要的產品？
品　　牌：
河北威岳

直接提問 | 回首頁搜
出廠價：
4569

主要規格：
2000x4500mm

用　　途：
試驗 裝配測量焊接檢測

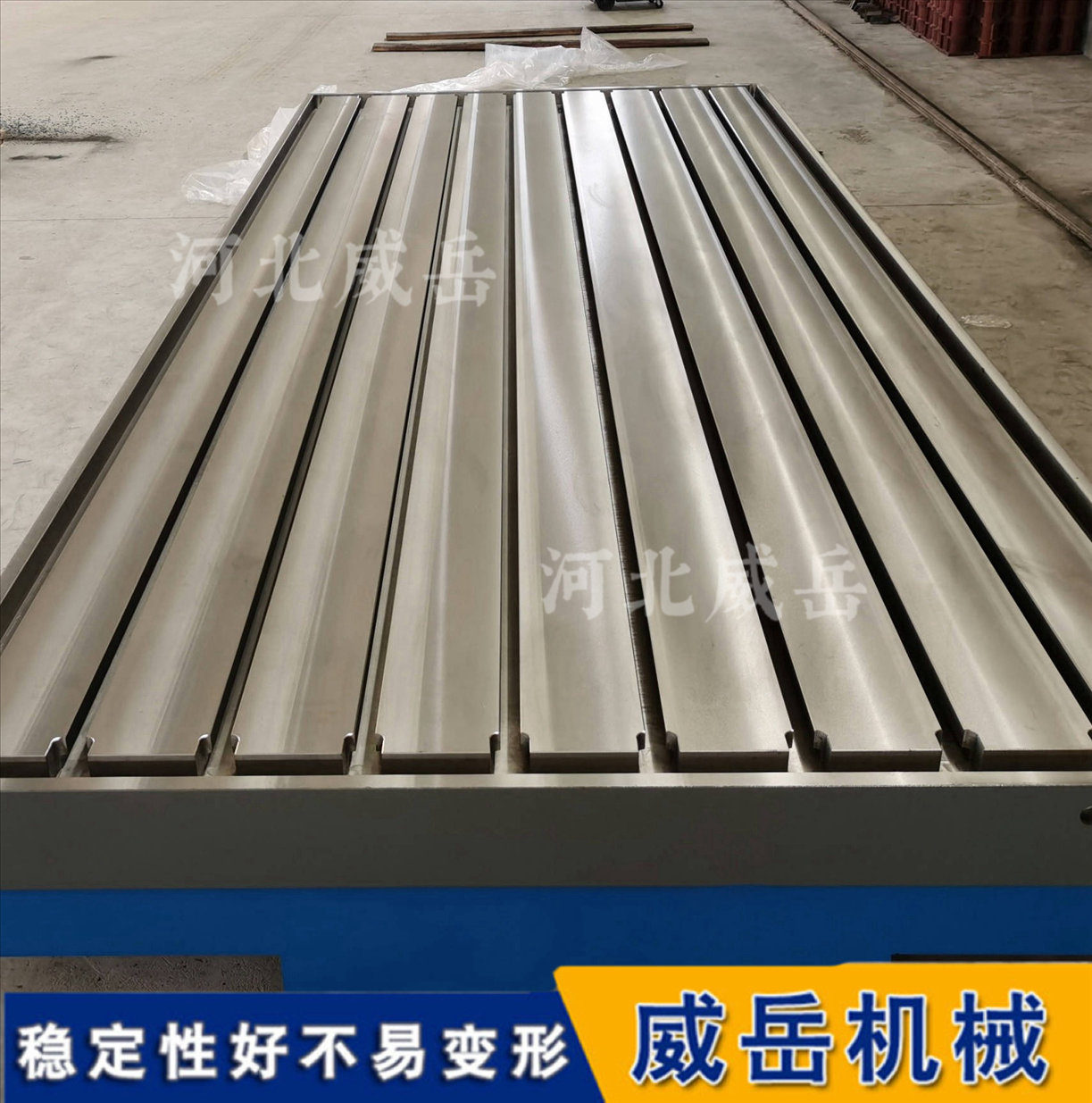

這是一種用于支撐和安裝測功機、發動機、電機、變速箱等動力總成測試設備的核心基礎部件，其性能直接關系到測試的精度、安全性和穩定性。一、核心功能與重要性承載與安裝基準：為測功機、被測設備、聯接裝置（扭矩法蘭、聯軸器）等提供堅固、水平的安裝平面，確保所有設備軸線對中。減振與隔振：優和質的鑄鐵平臺能有效吸收和阻尼設備運行時產生的振動，防止振動傳遞到地基或周圍設備，顯著提高測試數據的穩定性和準確性。剛性支撐：在承受巨大靜載荷（設備重量）和動載荷（扭矩反作用力、振動）時，保持相當高的幾何穩定性，避免變形導致對中失準。安全保障：作為重型設備的穩固基礎，防止設備在高速、高扭矩測試中發生移位或傾覆。二、關鍵技術與設計特點 材料與工藝：材質：通常采用高強度灰口鑄鐵（HT250/HT300）或球墨鑄鐵（QT450-10）。灰鑄鐵阻尼減振性能優異；球墨鑄鐵強度、韌性更高。鑄造工藝：采用樹脂砂鑄造，確保平臺內部組織致密，無縮孔、沙眼等缺陷。熱處理：必和須經過人工時效處理（退火），以徹和底消除鑄造內應力，防止日后自然變形，這是保證平臺長期精度的關鍵。結構設計：箱型筋板結構：工作面下方設計有密集的加強筋，形成箱型網格。這種結構在保證相當高剛性的同時，實現了比較輕的重量和比較大的強度。厚度：工作面厚度和筋板高度根據負載動態計算，確保負載下?lián)隙认喈?dāng)小。吊裝與地腳螺栓孔：設計有專用的吊裝孔和用于固定設備的地腳螺栓安裝孔（T型槽或螺紋孔）。精度與加工：工作面加工：大型龍門銑/刨床進行精和密加工。精度等級通常達到國家標準1級或0級。平面度：關鍵指標，通常要求為 0.05mm/m2 至 0.1mm/m2 之間，整個平臺累積公差有嚴格要求。表面處理：工作面可能進行刮研，以增加美觀、防銹和減少摩擦力。三、主要類型與配置標準單體平臺：一個整體平臺，用于安裝單臺測功機與被測設備。組合式平臺系統：對拖平臺：兩個平臺通過導軌或精和確對齊安裝，一個裝測功機，一個裝被測電機/發動機，便于軸向調整對中。多工位平臺：長條形平臺，可同時安裝多個測試單元。集成化系統：帶T型槽平臺：工作面有標準T型槽，使用螺栓和壓板可靈活固定各種設備，通用性強。帶預埋板平臺：為客戶的具體設備（如特定型號測功機底座）預加工安裝孔位，安裝快捷，精度更高。帶減振元件平臺：平臺底部或與地基之間集成空氣彈簧或高和級橡膠減振墊，形成主動或被動隔振系統，特別適用于高精度NVH測試。四、選型與定制要點 在采購或定制時，需向供應商明確以下參數：尺寸規格：長、寬、高（或工作面至地面高度）。承載要求：靜載荷：設備總重量（測功機 + 被測物 + 工裝）。動載荷：測試中產生的比較大推/拉力、扭矩反作用力。精度要求：平面度、工作面之間的平行度等。安裝接口：地腳螺栓孔的數量、尺寸、位置圖。是否需T型槽？槽寬、間距？是否需要為特定設備預加工安裝孔？特殊要求：是否需要集成油槽、電纜溝、減振系統、水平調整裝置等。環境與標準：是否需要防銹處理（如噴涂特殊漆面）、是否符合工廠安全標準。五、安裝與使用注意事項 地基要求：平臺必和須安裝在足夠堅固、獨立的基礎上（混凝土厚度通常≥300mm），基礎與廠房地面隔振，防止外界振動干擾。調平與固定：使用專業水平儀（電子水平儀或合像水平儀），通過平臺上的調平螺栓精和確調平，然后用地腳螺栓牢固固定。設備安裝：所有設備上平臺后，需重新校準水平和對中。使用激光對中儀確保電機-扭矩傳感器-測功機三者的同軸度。維護：定期檢查平臺水平度，工作面防止銹蝕，避免局部過載或撞擊。總結 測功機用鑄鐵試驗平臺遠非一塊簡單的“鐵板”，它是動力測試系統的基石。一個設計優良、制造精良的平臺，是獲得可靠、可重復、高精度測試數據的前提。在規劃和采購測試系統時，應給予其與測功機、傳感器等同等重要的考量，選擇有豐富經驗和成功案例的專業制造商進行合作。
