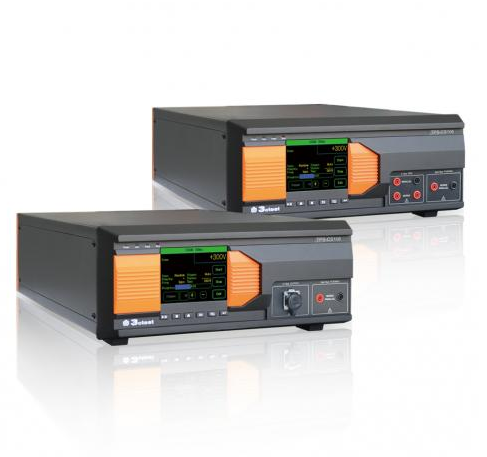

電源線尖峰脈沖發生器(TPS-CS106)

這真不是您需要的產品？
品　　牌：
泰思特

直接提問 | 回首頁搜
出廠價：
10000 元/臺

主要規格：
100 V ~ 600 V

用　　途：
電源線測試

電源線尖峰脈沖發生器(TPS-CS106) TPS-CS106電源線尖峰脈沖發生器是針對GJB 151A-1997、GJB 152A-1997、GJB 151B-2013和MIL-STD-461F標準中的CS106測試要求而設計開發的一款產品。能夠以1 Hz～20 Hz脈沖重復頻率施加在EUT不接地輸入電源線上，測試持續時間高達30分鐘，滿足0-600 V脈沖峰值線性調節。TPS-CS106設計基于第三代智能化控制平臺，彩色觸摸屏操作界面具有良好的人機對話功能，操作過程方便簡單，只需在參數設置頁面進行簡單的試驗需求設置，即可完成各種測試過程自詳細信息 TPS-CS106電源線尖峰脈沖發生器基本特點 > 5.7寸彩色觸摸屏前面板操作； > 滿足GJB151A、152A、151B中的CS106測試要求； > 滿足MIL-STD-461F中的CS106測試要求； > 多種故障自動判斷； > EUT帶載電流高達300 A； > 兼容新老標準；測試連接示意圖1： 5/10us串聯試驗泰思特TPS-CS106電源線尖峰脈沖發生器參數測試電壓范圍 0 ~ 600 V（連續可調）校準電壓 100 V ~ 600 V GJB 151A-1997 GJB 152A-1997 波形參數、阻抗 0.15 μs脈沖寬度（50%-0%） ≤0.15 μs (<5 Ω) 5 μs脈沖寬度（50%-0%） ≤5 μs (<2 Ω) 10 μs脈沖寬度（50%-0%） ≤10 μs (<1 Ω) GJB 151B-2013 MIL-STD-461F 波形參數、阻抗上升時間（0%-100%） 1.5 μs±0.5 μs 下降時間（100%-0%） 3.5 μs±0.5 μs 脈沖寬度（0%-0%） 5.0 μs（1±20%）反向過沖幅度 ≤30% Vp 反向過沖持續時間＜20 μs 源阻抗 ≤2 Ω 輸出極性正、負(0.15 μs僅正) 觸發外部、自動、手動脈沖重復頻率 1~20 pps 外部相位同步 0°~ 360°，電源頻率50 Hz-1000 Hz；可異步并聯模式 5 μs/10 μs耦合變壓器內置; 0.15 μs耦合變壓器外置；串聯模式 5 μs/10 μs 耦合變壓器外置(32 A, 50 A, 100 A, 200 A, 300 A可選，更高電流可定制); 0.15 μs耦合變壓器內置（32 A, 50 A）; 0.15 μs耦合變壓器外置（100 A, 200 A, 300 A可選，更高電流可定制）輸出端口 4 mm插頭校準電阻外置 TPS-CS106電源線尖峰脈沖發生器選配附件 ◆微秒脈沖變壓器 TPT-600-4 ◆微秒脈沖變壓器 TPT-600-5 ◆0.15 μs波形模塊 TPS-CS106-1 ◆校準電阻模塊 CRM 050 ◆穿心電容器 DCM 4032 ◆人工電源網絡 LISN J50
