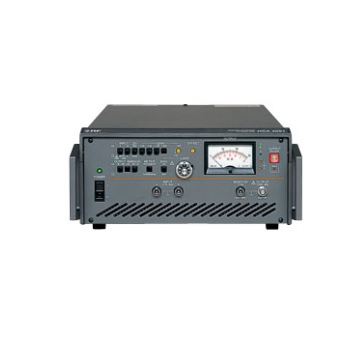

- 高速雙極性電源HSA4052 可以在全4象限穩定驅動負載的功率放大器。 NF雙極性電源可以提供高速·寬頻帶·高電壓的輸出。 此外, NF的雙極性電源還可提供DC輸出, 所以可以輸出重疊在DC上的AC信號。 HSA系列能夠處理從直流到最高10MHz的信號，一種高速、寬頻帶、高電壓輸出的雙極性方式的功率放大器。 電壓與電流可以自由地4象限正負輸出，所以在供應模式(也既如同一般的電源和放大器那樣, 電壓和電流的方向一致,從電源向負載提供功率), 或是通過吸收模式(電壓與電流的方向相反,電源吸收來自負載的功率)都可進行運作。因此,即使對諸如壓電元件和線圈那樣的電容性負載或電感性負載也都能夠穩定地運行。 根據頻帶，輸出電壓、輸出電流的不同，備有3型號可供 高速、寬頻帶,輸出電壓上升率高 頻帶為從直流到最高10MHz，輸出電壓上升率為最高5000V/μ s. 即使是上升沿陡峭的高速脈沖信號或復雜波形的信號，也能夠忠實的將其放大。 高電壓輸出 最大輸出電壓為300Vp-p。能夠游刃有余的進行壓電致動器或顯示裝置等的驅動。 4象線輸出 不受電壓的極性影響,都可供應和吸收電源。 良好的階躍響應 輸出電壓上升率最高為5000V/μ s. 即使對于迅速重復或高速的過渡過程，也能以良好的響應來真實的再現。 兩個輸入系統 輸入有A和B兩個系統。只要按一下按鍵，即可進行輸入切換或加法運算。 直流偏置(DC bias) 裝備可以在輸出上疊加直流(偏置)的直流偏置功能。 低輸出阻抗 即使對于電容性,電感性的負載也能獲得良好的響應。 根據不同的頻帶,不同的輸出電壓與輸出電流,備有3種型號可供選用。 其他功能 范圍移動可能(可變更輸出范圍)、直流偏移調整功能(將包含在輸出中的直流偏置調整為零)、保護電路、監控電表、監控輸出、輸出開/關切換等等。 用于壓電變換器、壓電動作執行機構等的壓電元件的驅動的例子。 因?yàn)镠SA系列的輸出阻抗非常小，即使對于靜電容量很大的大型壓電元件也能獲得良好的階躍響應。 作為用于測量鐵氧體或非晶形等高頻磁性材料的B-H曲線的磁化裝置的使用實例。 HSA系列具有平坦、寬闊的頻率特性，并且對于電感性負荷有很高的穩定性，所以不會擾亂負荷的舉動，從而獲得再現性良好的數據。 用于開關電源等采用的電解電容器的抗脈動性測試的實例。 HSA系列不但具有直流偏置功能，而且對于大電容量負荷也能穩定地工作，動作領域?qū)ΨQ(chēng)，所以在充電和放電時的最大電流強度不會產生差異。 用于FED、EL、LCD等顯示屏驅動測試的實例。 不只是電容性負荷，而且要求高電壓和高速上升沿。HSA系列具有寬闊的輸出電壓范圍、以及最高為5000V/μs的高上升速率，所以非常適用于這樣的應用場合。 最適于作為信號發生器的功率放大器。不但具有寬頻帶、高電壓、低輸出阻抗，而且對于電感性或電容性的負荷都能穩定地供給電力。
