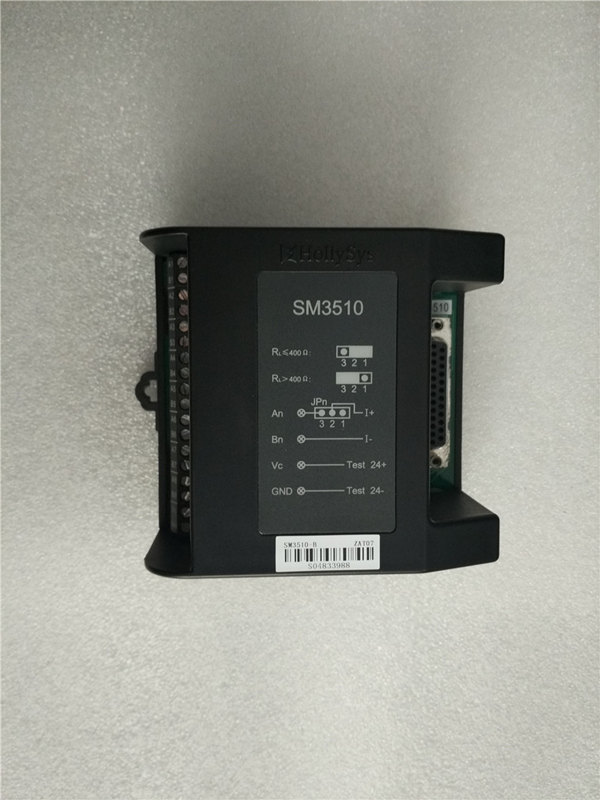

SM3510和利時輸出模塊

SM3510是系列硬件產品中的8通道4～20mA電流輸出模塊。通過64針歐式連接器與機籠底板連接，與對應端子模塊配套使用，輸出8路4～20mA電流信號至現場設備。 SM3510 采用模塊化設計，整體結構為盒式插件結構，機籠軌道安裝，卡銷固定。模塊背板上的防混銷固定。 SM3510模塊通過現場總線(ProfiBus-DP)接收主控單元的數字信號，由模塊內部對其進行數據處理后輸出，輸出信號經過光電隔離后進入D/A轉換電路，把數字信號轉換成4～20mA電流信號，輸出到控制現場。 SM3510是系列硬件產品中的8通道電流型模擬量輸出端子模塊。通過專用25芯傳輸電纜與對應機籠底板連接，從而實現電流信號到控制現場的轉接與傳遞。8通道路間隔離，隔離電壓500Vrms。組成結構SM3510端子模塊由功能端子板和外殼結構件組成。SM3510端子模塊采用模塊化結構設計、標準35mm DIN導軌方式安裝固定、自然通風方式散熱。
