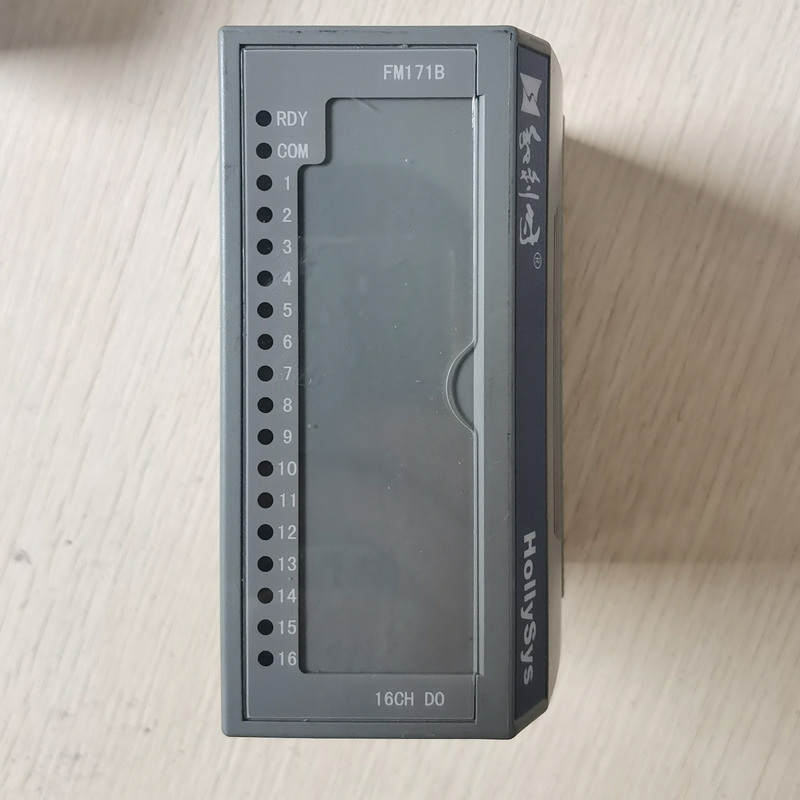

- 和利時HollySys模塊FM系列 FM171B 一、PLC機柜接線 ·動力線、控制線以及PLC的電源線和I/O線應分別配線，隔離變壓器與PLC和I/O之間應采用雙膠線連接。將PLC的IO線和大功率線分開走線，如必須在同一線槽內，分開捆扎交流線、直流線，若條件允許，分槽走線好，這不僅能使其有盡可能大的空間距離，并能將干擾降到低限度。 ·PLC應遠離強干擾源如電焊機、大功率硅整流裝置和大型動力設備，不能與高壓電器安裝在同一個開關柜內。在柜內PLC應遠離動力線（二者之間距離應大于200mm）。與PLC裝在同一個柜子內的電負載，如功率較大的繼電器、接觸器的線圈，應并聯RC消弧電路。 ·PLC的輸入與輸出好分開走線，開關量與模擬量也要分開敷設。模擬量信號的傳送應采用屏蔽線，屏蔽層應一端或兩端接地，接地電阻應小于屏蔽層電阻的1/10。 ·交流輸出線和直流輸出線不要用同一根電纜，輸出線應盡量遠離高壓線和動力線，避免并行。 二、I/O端的接線 1、輸入接線 輸入接線一般不要太長。但如果環境干擾較小，電壓降不大時，輸入接線可適當長些。·輸入/輸出線不能用同一根電纜，輸入/輸出線要分開。·
