主要性能

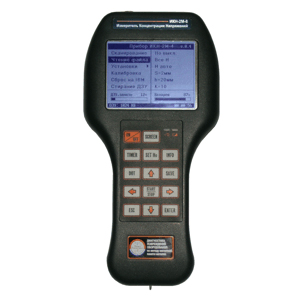

俄羅斯動力診斷公司開發的TSC-2M-8型8通道應力集中磁檢測儀是用金屬磁記憶法來測量、記錄和分析各種設備與結構件應力應變狀態的檢測系統。可測定鐵磁性金屬的應力集中區（設備損傷的主要來源）和缺陷位置，找出設備的薄弱部位。

金屬磁記憶檢測是俄羅斯動力診斷公司提出的全新的無損檢測，通過測量鐵磁性金屬的磁場Hp的分布，確定應力集中區的準確位置，評估其危險程度。該得到國際上的一致認可，頒布了ISO。俄羅斯動力診斷公司（Energodiagnostika Co. Ltd）于1992年成立于莫斯科，從事不同種類工業的和工業產品質量控制指導。公司業務的開展遵從俄羅斯技術監督局(Rostechnadzor)和俄羅斯標準化委員會(Gosstandard)的許可進行。俄羅斯動力診斷公司發明了金屬磁記憶檢測法（MMM method）這一全新的無損檢測，并且開發出來基于金屬磁記憶檢測法（MMM method）來檢測應力集中和各種缺陷的檢測儀器和設備。

TSC-2M-8是金屬磁記憶檢測儀器，磁場強度使用A/m (安培/米)為單位，編碼器換算出長度值，以mm為單位。TSC-2M-8應力集中磁檢測儀為設備檢測領域和剩余壽命評估提供了嶄新的原理和手段。

TSC-2M-8的儀器特點

l 既可檢測如裂紋、腐蝕等已經存在的缺陷，也可檢測檢測應力集中區這些潛在的危險，能在缺陷產生之前確定危險的位置，實現缺陷的早期診斷。

l 利用金屬的自然磁性，不要求對被檢測對象進行的磁化。檢測過程只是單純的感應采集磁場強度數據，不需要任何激勵源，不發射任何物質。

l 無需對被檢測對象進行復雜的打磨等表面處理，可透過涂層進行檢測。

l 可在對上表面檢測的同時發現下表面的危險區域。

2、 適于平面、焊縫、管型材料的多用途掃描裝置——1-8M型8通道掃描裝置。4個雙分量磁傳感器，分別測量磁場的法向分量與切向分量。每個傳感器含兩個測量通道。用在對容器、平面、焊縫、管型材料、鐵軌等形狀規則的制件的應力集中的局部快速掃查。掃描裝置設計成小車形狀，4個傳感器按水平布置，傳感器間距、高低、方向可根據被測工件的形狀調節，有鎖緊結構。集成有4個輪子的編碼器，用以記錄檢測長度。

3、 數據分析軟件——MMM-System是處理金屬磁記憶檢測法獲得的有關零件、設備和結構件的應力應變狀態數據的軟件。用于應力集中檢測數據的分析、處理，圖像與數據列表輸出。支持100個數據通道的文件，可調整步長、間距、檢測長度。二維、三維、極坐標圖形顯示。可同時處理多條磁場分布曲線，能夠管理曲線參數。根據磁場分布曲線（Hp曲線），程序會自動生成梯度（Dx曲線），表征出應力集中水平。據此，按照檢測，可測定極限應力集中區（損壞發展區）。MMM-System能處理應力集中磁檢測儀采集到的數據，也能處理計算機鍵盤直接輸入的數據。本程序也考慮到了可以編輯數據。可以在打印機上打出曲線圖型，也可以生成圖像文件或數據列表，以便在其他程序的幫助下作進一步處理。

TSC-2M-8應力集中磁檢測儀的技術參數
