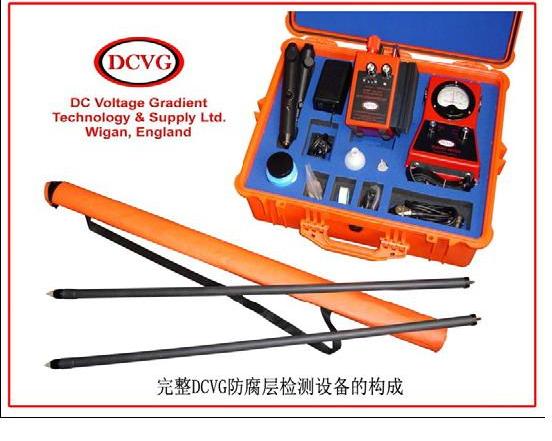

直流電壓梯度檢測儀

這真不是您需要的產品？
品　　牌：
英國DCVG

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：
檢測埋地管道防腐層狀況

直流電壓梯度檢測儀 (DCVG /CIPS檢測技術) 聯系人：張威 18333614539 目前，國內外應用成熟的外檢測方法有：直流電壓梯度檢測儀（DCVG）/密間隔管地電位檢測儀（CIPS），埋地管道防腐層檢測儀PCM，皮爾遜法等。其中， CIPS/ DCVG直流電壓梯度檢測儀和密間隔官地電位檢測儀技術是進行埋地管道防腐層和陰極保護雙重保護效果直接檢測評價的主要方法，其中對陰極保護效果檢測評價也是其他方法無法替代的，能夠對缺陷點的破損程度進行定量分析與分類，確定缺陷點修復優先級，能夠給業主提供全面、合理、科學的維護、維修管理方案。而管中電流測量法PCM、皮爾遜法只能對管道防腐層缺陷點進行定位測量，無法完成對陰極保護系統的陰極保護效果進行測量與評價，也無法確定缺陷點的破損程度和修復優先級，只是在無法使用直流電壓梯度檢測系統CIPS/DCVG 密間隔電位檢測儀測量技術時的一種補充。直流電壓梯度檢測儀特點： 1、全面檢測外防腐層的現狀，包括：防腐層老化情況、破損位置及破損大小狀況，破損處管體的腐蝕電流的流向等，評價其完整性情況； 2、全面掌握陰極保護系統的運行情況，對其保護水平（管道是否獲得全面、合適的陰極保護，是否存在欠保護及過保護情況）給予測量評價； 3、掌握雜散電流分布的情況，評價其對管道外腐蝕的影響。根據本次檢測工作目的要求，擬主要選用DCVG直流電壓梯度檢測系統，CIPS密間隔電位測量方法、DCVG直流電壓梯度方法和雜散電流調查、PCM等組合方法完成本標段外檢測工作。直流電壓梯度測量儀(DCVG) 直流梯度測試儀（DCVG）通常用于管道防腐層狀況的評價，同時可以判斷防腐層缺陷面積大小以及破損點處的管體是否發生腐蝕，為管道防腐層的維修提供準確、可靠的科學依據。其原理：加載到管道一個直流信號如陰極保護信號之后，當管道的防腐層存在破損時，電流通過管道破損點向土壤中流去，由于土壤的電阻存在，在破損點周圍的土壤中電位梯度就隨著形成，在接近破損點的部位電位梯度增大，電流密度也隨之增大。直流電壓梯度檢測系統 ①測量員對測量主機、電流中斷器設置中斷OFF/ ON周期，同時還要設置合適的瞬間斷開延遲時間。 ②管道探管員在前邊確定管道的中心位置。 ③智能記錄器放在受雜散電流和大地電流影響區域的適當位置，測量員將銅線連接到檢測樁上。 ④在開始測量前，測量員在測量主機上輸入開始位置、測鏈樁位置，并作一些其他的注解。 ⑤兩個測量員對管道進行測量，兩人都保持一直將一個半探杖與被檢測管道上的土壤接觸。 ⑥測量員必須理解讀數的含義并對速度和土壤接觸進行調整，以確保獲得準確的管地電位。 ⑦在測量員沿著管道進行測量時，需要記錄下任何可能影響管道及其陰極保護水平異常的因素。通過直流電壓梯度（DCVG）測量，可得出如下信息： ⑴、準確確定缺陷點的位置； ⑵、估算缺陷點的破損程度； ⑶、判定缺陷處管體是否發生腐蝕。 CIPS/DCVG直流電壓梯度與密間隔電位法組合測量通過CIPS/DCVG 埋地管道防腐層檢測儀與埋地管道陰極保護電流評估系統完整性檢測與評價。（見圖） ① 管段外防腐層狀況評價，準確定位涂層破損點，按涂層缺陷嚴重程度分類，確定涂層缺陷的修復優先級別，評價其完整性情況； ② 評價陰極保護系統的運行情況，對其保護水平（管道是否獲得全面、合適的陰極保護，是否存在欠保護及過保護情況）給予評價； ③ 初步評價雜散電流分布干擾的情況，預評價其對管道外腐蝕的影響，提供進一步詳細調查的區域范圍； ④ 測試站場、閥室絕緣接頭絕緣性能及閥門防腐層完好性，查明管道保端與非保端搭接短路情況； ⑤ 判斷局部保護電位異常原因； ⑥ 提出問題整改建議及管道防腐涂層維修及監控管理方案。管地電位測量通過階段CIPS檢測，確定雜散電流的干擾區域，然后對雜散電流干擾區進一步的詳查。（如圖）在受動態雜散電流影響的區域中，電流流向所有可進入的檢測樁處，通過持續記錄管線上的管地電位，通過對管地電位的分析，可評價雜散電流或大地電流干擾的情況，判定雜散電流的干擾區域，確定雜散電流的流出點、流入點，評估雜散電流的干擾強度。如存在如下情況，可分析干擾的存在： ⑴、電壓曲線圖表明和以前的調查圖相比產生異常偏離; ⑵、發現有高的負電壓值,此值偏離檢測過的管線上的任何陰極保護系統; ⑶、沿線管線測量出異常的電流; ⑷、測量出較低的負電壓或正電壓.
