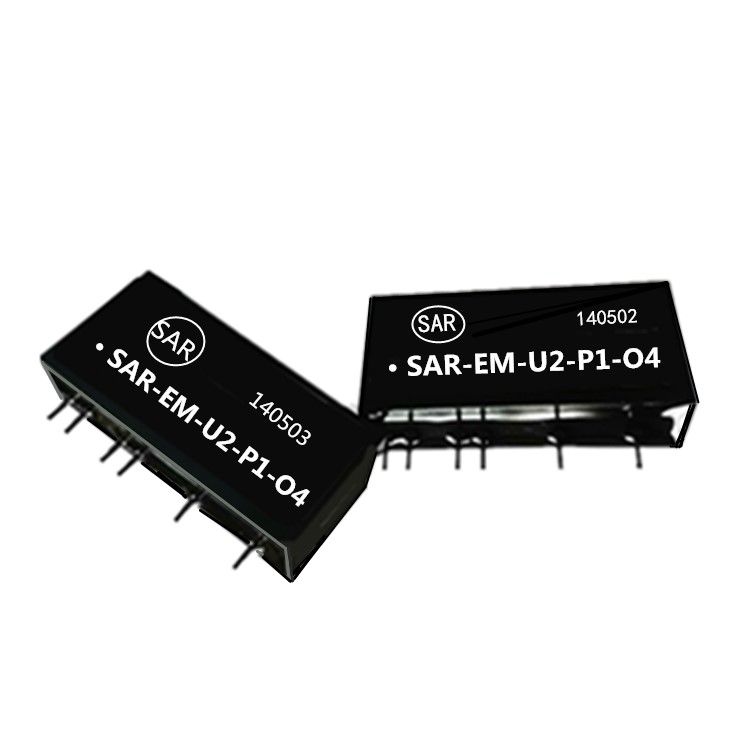

- SIP12腳電流電壓磁電隔離模塊 產品性能特點： 應用范圍： 1. 低成本、小體積,SIP 12Pin符合UL94V-0標準阻燃封裝 2. 無需外接電位器等其它元件，免零點和增益調節 3. 電源、信號：輸入/輸出 3000VDC 三隔離 4. 輔助電源：5VDC，12VDC，15VDC，24VDC等單電源供電 5， 0-10mA/0-20mA /0-±10mA/0-±20mA/4-20mA電流信號,0-75mV/0-2.5V/0-5V/0-10V/0-±100mV/0-±5V/0-±10V等電壓信號之間的相互隔離、放大及轉換 6. 工業級溫度范圍: -45~+85 ℃ 7. 在EMC（電磁干擾）比較特殊的使用場合應注意增加 電磁干擾抑制電路或采取屏蔽措施 8.產品尺寸：32.0mm*13.8mm*8.8mm 1. 儀器儀表與傳感器信號收發 2. 直流電流 / 電壓信號的隔離、轉換及放大 3. 工業現場信號隔離及長線傳輸 4. 模擬信號地線干擾抑制及數據隔離、采集 5. 4-20mA(0-20mA)/0-5V等信號的隔離及變換 6. 信號遠程無失真?zhèn)鬏? 7. 非電量信號變送 8. 電力監控、醫療設備隔離安全柵 9. 傳感器4-20mA等模擬信號一進二出、 二進二出隔離信號的功能實現 產品概述： 磁電隔離模塊是一種磁電隔離的混合集成電路，該芯片在同一芯片上集成了一個多隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器，它采用磁電偶合的低成本方案，主要用于對EMC電磁干擾無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到5000VDC絕緣電壓。產品使用非常方便，免零點和增益調節，無需外接調節電位器等任何元件，即可實現工業現場信號的隔離轉換功能。 產品有PCB板上焊接和標準導軌卡槽固定兩種安裝方式，導軌式安裝的可以實現模擬信號一進一出、一進二出、二進二出的功能。 0-5V/0-10V/0-75mV/0-2.5V/0-1mA/0-10mA/0-20mA/4-20mA等國際標準信號輸入/輸出標準的隔離信號。 精度等級：0.1級、0.2級；全量程范圍內極高的線性度（非線性度<0.1%），免零點和增益調節。 產品選型： SAR EM--U(A)–Px- Ox 連續隔離電壓值： 3000VDC 電源電壓輸入范圍： ±10%Vin 焊接溫度（10秒）： +300℃ 輸出電壓信號時的最小負載： 2KΩ 輸入電壓或電流信號值 U1：0-5V A1：0—1mA U2：0-10V A2: 0—10mA U3：0-75mV A3: 0—20mA U4：0-2.5V A4: 4—20mA U5：0-±5V A5：0—±1mA U6：0-±10V A6: 0—±10mA U7：0-±100mV A7: 0—±20mA U8：用戶自定義 A8: 用戶自定義 輔助電源 P1:DC24V P2:DC12V P3:DC5V P4:DC15V P5:用戶自定義 輸出信號 O1: 4-20mA O2: 0-20mA O4: 0-5V O5: 0-10V O6: 1-5V O7: 0-±5V O8: 0-±10V O9: -20-+20mA O10: 用戶自定義 選型舉例： 例1： 信號輸入：0-5V； 信號輸出：0-5V； 輔助電源：24V 產品型號： SAR EM-U1-P1-O4 例2： 信號輸入：0-10V； 信號輸出:0-20mA； 輔助電源：24V 產品型號：SAR EM-U2-P1-O2
