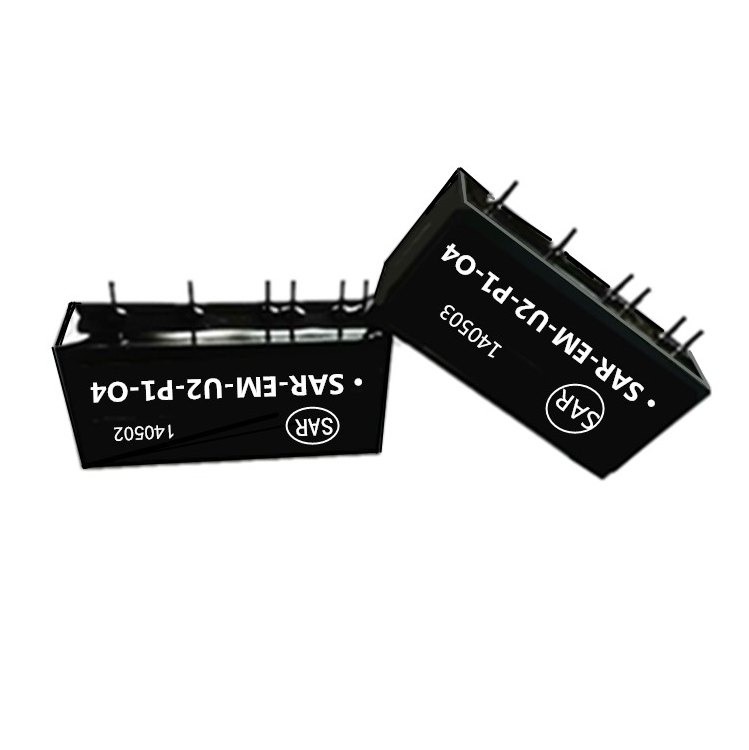

- 概述及定義： 電流電壓隔離模塊是通過模擬信號（線性光耦）隔離放大，轉換按比列隔離輸出一組模擬量信號。這組模擬量信號是以標準的4-20mA/0-20mA/0-10V/0-1V/0-2V/0-3.3V/0-75MV/0-100MV/0-5V/1-5V等信號。隔離器屬于三端隔離產品，輸入、輸出、電源分別隔離，隔離電壓3000VDC。產品線性精度高、體積小，遠距離無失真?zhèn)鬏敚耶a(chǎn)品抗EMC電磁干擾強。廣泛應用在電力、工業控制轉換，儀器儀表、遠程監控、醫療設備、工業自控等需要電量隔離測控的行業。 安裝方式：模塊安裝和導軌安裝；模塊安裝適合于焊接在PCB板上，體積小，直排引腳封裝；導軌安裝適用于工業現場，機柜卡槽，產品直接接線就可以使用。 產品特點： ⑴精度等級：0.1級、0.2級。 ⑵0-2.5V/0-5V/0-10V/1-5V/0-1mA/ 0-10mA/0-20mA/4-20mA等標準信號輸入, 輸出標準的隔離信號。 ⑶根據客戶要求可以做其他參數，比如0—±10mA、0—±20mA、0—±10V、0-75MV等等 ⑷PWR:5VDC，9VDC，12VDC，15VDC，24VDC±10%單電源供電 >5V供電的產品時內部有反接保護。 ⑸全量程范圍內極高的線性度（非線性度<0.2%） ⑹SIP12腳符合UL94V-0標準阻燃封裝 ⑺只需外接電位器既可調節零點和增益 ⑻電源、信號、輸入輸出 3000VDC隔離 ⑼工業級溫度范圍：-45～+85度 ⑽有較強的抗EMC電磁干擾和高頻信號空間干擾特性 ⑾大小： 32.0mm*13.8mm*8.8mm 應用舉例: ⑴直流電流/電壓信號的隔離、轉換、變送及放大 ⑵模擬信號地線干擾抑制及數據隔離采集 ⑶信號遠程無失傳輸 ⑷電力監控、醫療設備隔離安全柵 ⑸電量隔離測控的工業現場 ⑹抑制變頻器、工業現場傳感器與儀器儀表、PLC、DCS等控制系統干擾問題 ⑺傳感器4-20mA等模擬信號一進一出、一進兩出、兩進兩出模擬信號轉換 產品型號及定義 連續隔離電壓值： 3000VDC 電源電壓輸入范圍： ±10%Vin 焊接溫度（10秒）： +300℃ SAR U(A) - P - O 輸入電壓(V) 或 電流信號(mA)值 U1：0-5V A1：0—1mA U2：0-10V A2: 0—10mA U3：0-75mV A3: 0—20mA U5：0-±5V A5：0—±1mA U6：0-±10V A6: 0—±10mA U7：0-±100mV A7: 0—±20mA U8：用戶自定義 A8: 用戶自定義 輔助電源 P1:DC24V P2:DC12V P3:DC5V P4:DC15V P5:用戶自定義 輸出信號 O1:4-20mA O2:0-20mA O4:0-5V O5:0-10V O6:1-5V O7: 0-±5V O8: 0-±10V O9: -20-+20mA 產品列舉： 例1： 信號輸入：0-5V； 信號輸出：0-5V； 輔助電源：24V 型號：SAR U1-P1-O4 例2： 信號輸入：0-10V；信號輸出:0-20mA；輔助電源：24V 型號：SAR U2-P1-O2 例3：信號輸入：4-20mA 信號輸出：0-10V；輔助電源：5V 型號：SAR A4-P3-O5
