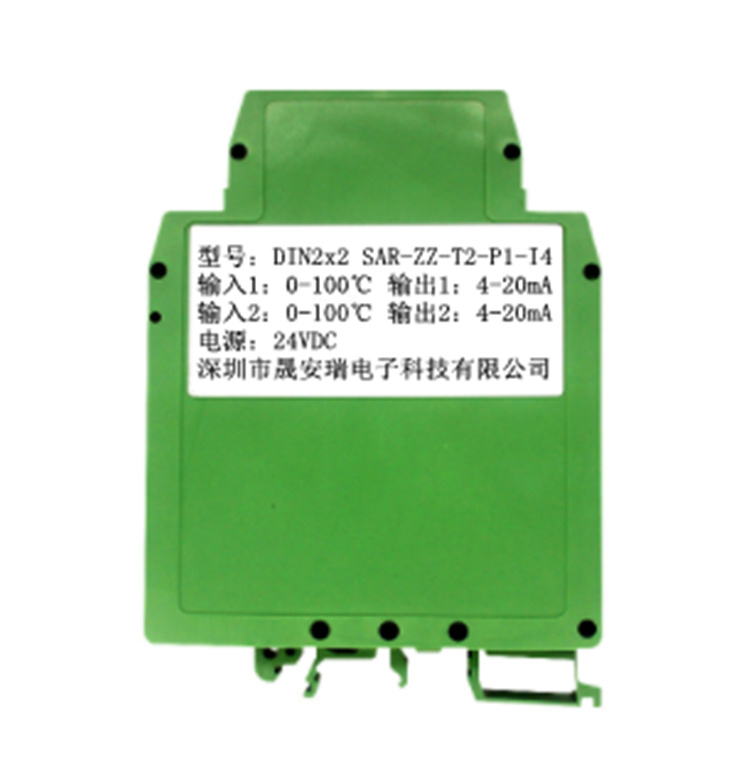

- 主要特性: ⑴輸 入：Pt100(-200~+600℃) (范圍可選擇)也可以選擇輸入為Pt1000, Pt10,Cu50,Cu100等等 ⑵輸出信號：4~20mA，0~5V，0-10V 等標準信號 ⑶輔助電源：5V、9V、12V、15V或24V直流單電源供電 ⑷工業級溫度范圍: - 40 ~ + 85 ℃ ⑸精度等級：0.2級(FSR%，相對于溫度) ⑹內含線性化和長線補償功能 ⑺隔離耐壓：2500VDC(1mA,60S)，2路輸入/2路輸出/電源五隔離 ⑻安裝方式：DIN35導軌安裝 ⑼外形尺寸：106.7x79.0x25.0mm 概述: ?? 溫度變送器產品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等傳感器信號的隔離與變送 (傳感器需用戶自己配)，在工業上主要用于測量-200~+600℃的溫度。 該變送器內有線性化和長線補償功能，出廠時按照Pt100國標分度表校正，完全達到0.2級精度要求。輸入1、輸入2、輸出1、輸出2和輔助電源之間是完全隔離（五隔離），可以承受2500VDC的隔離耐壓。產品采用DIN35國際標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。 ?? DIN1*2系列溫度信號隔離放大器使用非常方便，僅需接好線，即可實現熱電阻信號的隔離變送。 產品選型: DIN1x2 SAR- Z□ - T□ - P□ - I/U□ 輸入類型：Z 溫度范圍：T 供電電源：P 輸出型號：I或者U 代碼 代碼 T 代碼 P 代碼 電流：A 代碼 電壓：V Z1 PT100 T1 -20-100℃ P1 24VDC I1 0-20ma U1 0-5V Z2 PT10 T2 0-100℃ P2 12VDC I4 4-20ma U2 0-10V Z3 Cu100 T3 0-150℃ P3 5VDC I2 0-10ma U6 1-5V Z4 Cu50 T4 0-200℃ P4 15VDC U8 用戶自定義 Z5 Pt1000 T5 0-400℃ I8 用戶自定義 Tu 用戶自定義 選型舉例1： 輸入：Pt100 溫度范圍：-20~100℃ 供電電壓：24V 輸出：4-20mA 型號： DIN1x2 SAR-Z1-T1-P1-I4 選型舉例2： 輸入：Pt1000 溫度范圍：0~200℃ 供電電壓：12V 輸出：0-10V 型號： DIN1x2 SAR-Z5-T4-P2-U2 通用參數： 精 度 ------- 0.2% （相對于溫度） 輸 入 ------- 三線、四線或兩線熱電阻信號，可選擇Pt100, Pt1000, Pt10, Cu50, Cu100等熱電阻。 訂購時需選擇一個溫度范圍來和輸出相對應。 輸 出 ------- 標準的電壓或電流信號。也可由用戶自定義。 響應時間 ------- ≤100mS 輔助電源 ------- DC5V、9V、12V、15V、24V 功 率 ------- < 2W 溫度漂移 ------- 50ppm/℃（典型值） 負載能力 ------- 電壓輸出：≥ 2 kΩ 電流輸出：≤ 450Ω 隔 離 ------- 信號輸入1/輸入2/輸出1/輸出2/輔助電源 五隔離 隔離電壓 ------- 2500VDC，1分鐘，漏電流 1mA 耐沖擊電壓------- 3KV， 1.2/50us(峰值) 工作溫度 ------- -40 ~ +85℃ 存儲溫度 ------- -40 ~ +85℃ 工作濕度 ------- 10 ~ 90% (無凝露) 存儲濕度 ------- 10 ~ 95% (無凝露)
