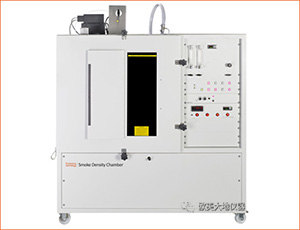

NBS煙密度測試箱介紹

NBS煙密度測試箱在各個工業領域都有廣泛使用，主要用于測定在密閉箱內垂直固定的固體材料燃燒過程中產生的煙霧。所用試樣為平面形狀，厚度不超過 25mm。在密閉空間內有/無前鋒火焰時，垂直暴露于25 kW/m2 的輻照熱源下，所產生的煙霧密度。

NBS 煙密度測試箱的試驗方法是采用光學法測量煙密度的，來源于美國國家標準與技術研究院NIST （NBS的前身），目前已經在眾多測試領域得到推廣及應用，該測試方法可以用來檢測塑料制品、軌道交通非金屬材料、船舶非金屬材料、電線電纜制品等的煙密度等級；根據該測試方法，一般可適用的標準為ASTM E662、ISO 5659-2以及軍國標中的NES 711 煙密度測試方法；該測試標準相對于之前的建材煙密度測試儀方法有著更加精確的測試結果，同時光學傳感器使用了更加精密的光電倍增管，可以捕獲箱體內細微的煙氣含量變化；如果選配其他測試裝置，如德爾格氣體檢測管，可以進行航空標準的煙毒性測試，和FTIR 傅立葉紅外變換裝置對接，可完成煙氣含量的定性及定量分析等。
?

產品特點：

?

NBS 煙密度測試的構造：主要由密閉燃燒試驗箱、輻射錐裝置、稱重天平、點火器、試驗盒及支架、排煙系統、泄壓系統、煙霧密度測和數據采集系統、測溫儀表及控制面板組成。

?

1、 測試可得到的參數：即時發射率%和光學密度（Ds），測試開始的時間t，最大的煙霧密度和時間，氣流范圍設定和過濾位置，質量損失率。

2、 內腔尺寸應為長914mm±3mm，高914mm±3mm，深610mm±3mm。應用層壓板制作，內表面應有耐化學侵蝕的鍍層；正面應配備觀察窗，并帶有活動的不透明蓋板；煙箱應設有防爆板和不銹鋼鋼絲網保護。具有氣體毒性測試的連接端口，能夠連接FTIR傅里葉紅外分析儀。

3、 錐形輻射儀：外罩高度45±0.4mm，內徑55±1mm，底部直徑110±3mm。額定功率2600W，輻射通量10kW/m2－50 kW/m2，加熱器和護罩高度應由不銹鋼材料構成。

4、 輻射錐熱電偶：兩個，K型鎧裝copper/Alumel熱電偶

5、 輻射擋板：金屬的和/或無機擋板，直徑最小為130mm

6、 熱通量表：溫差電堆式，設計工作范圍約為50 kW/m2。在25 kW/m2和50kW/m2熱通量計校準時，精確度可以達到±1kW/m2。

7、 點火燃燒器：單火焰點火燃燒器水平火焰長度應為30mm±5mm長。在靠近火舌出氣管處應安裝一只火花點燃裝置，以便操作人員無需打開煙箱門即可實施點火；

8、 光源：6.5 V的鎢燈。還應安裝一個直徑為51mm校準光柱的透鏡，透鏡上應帶有調節裝置，以控制光柱方向和直徑的校準

9、 光電倍增管：光電倍增管用光度計具有S-4光譜靈敏響應，且暗電流低于10-9A。透過率應為線性響應。最小靈敏度應允許通過在光道中使用0.5中密度濾光器和范圍擴展的ND-2濾光器來獲得100%的讀數。該儀器的讀數應能在所給條件下任何刻度值均可做全量程調節。

10、光通量測試系統附加設備：直徑51mm同心圓的不透明圓盤模板，用于檢查校準光柱，模板應能附著和定中在煙箱上光學窗口的下面。應準備一塊白布、薄紙或者一塊中密度濾光器，其大小要能足夠完全覆蓋煙箱下光學窗口，并在切換到1%量程的情況下即能通過大量的光，使光度試驗系統顯示中刻度讀數。應配備大小能足夠覆蓋下光學窗的一塊不透明材料，以便遮擋光源射出的光線防止其進入煙箱。

11、光束傳輸精度為0.01%。

12、光學密度：精度為0.01

13、天平：稱量范圍大于試樣的質量,用于測量樣品的質量損失，質量損失率精度為0.1%*。

14、 計時器：最小刻度至少為0.1秒，能夠提供最少1個小時記錄，計時器精度為0.1s*

英國Fire Testing Technology Limited（FTT）公司創建于1989年，是全球首家專門從事研發生產測試火災和燃燒特性的儀器設備公司。FTT公司擁有世界頂尖的防火和阻燃研究小組，直接參與ISO，CEN和ASTM國際標準的制定與更新，確保公司生產的儀器始終符合最新標準方法的要求。今天，FTT公司已成為國際公認的防火和阻燃測試儀器供應商，產品全線覆蓋建材、電纜、塑料、交通等行業對防火和阻燃測試的需求。代表產品有iCone錐形量熱儀，FAA微型量熱儀，SBI單體燃燒試驗裝置，NBS煙霧密度箱，成束電纜燃燒熱釋放儀等。
