光學影像儀用于一切非接觸式圖像影像二維測量領域，具有取點，取線，畫圓，畫圓弧、畫橢圓等單個元素測繪，以及元素之間的計算，如兩點距離、兩線距離、兩圓的最小距離、比較大距離、圓心距離，圓到直線距離，點到直線距離，角度，產品拍照，尺寸標注，二維逆向抄數等基本二維測量功能并且可按照?qǐng)D紙要求擺正坐標功能，此外測量數據可輸入EXCEL、WORD、TXT中或者將測量圖形輸出至DXF文檔做CAD設計。

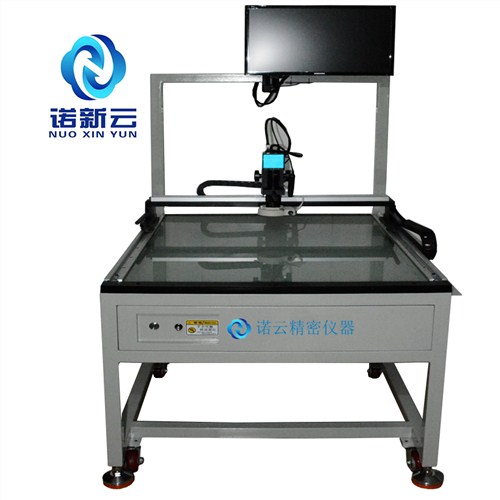

7060光學影像儀規格：

主機體尺寸：1700*1200*900

工作臺面：800*700

玻璃臺面：745*645

工作行程：700*600

工作距離：90

攝象機：彩色1/3″CCD

光柵尺數顯解析度：0.001

X、Y軸線性精度：（3+L/200）μm

光學目鏡：1X

放大倍數：20X-180X

變焦物鏡倍率：0.7X-4.5X

物方視場：8.2mm-1.2mm/4.1mm-0.6mm

光源系統：冷光源LED 8區環形光源（軟件調節）

機臺底座、工作臺和立柱材質：高精度花崗巖

載物臺承重：30KG

儀器重量：500KG

電源：220V(用電設備要求接地可靠)

諾云精密儀器是二次元影像儀廠家,主要生產:二次元影像測量?jī)x,2.5次元測量?jī)x,三次元測量?jī)x,非標大行程影像測量?jī)x;提供定制及維護服務.歡迎咨詢聯系!
