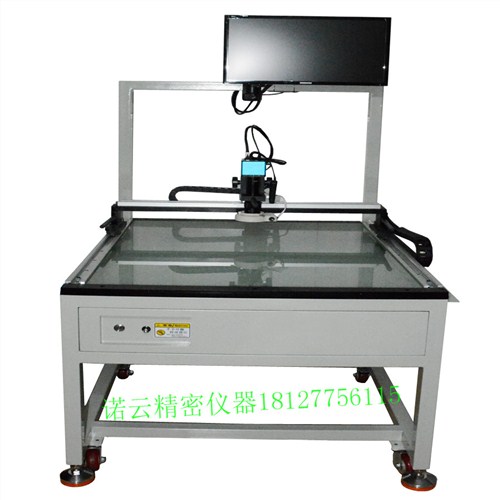

供應深圳手動影像儀廠家 諾云供

手動影像儀又名精密影像式測繪儀，是在數顯投影儀的基礎上的一次質的飛躍，是投影儀的升級換代版。它克服了傳統投影儀的不足，是集光、機、電、計算機圖像技術于一體的新型高精度、高科技測量儀器。2D測量儀作為一臺高性能的光學影像量測儀，同時具有2D精密量測，及高速與高精確的特性，可在單一機臺上執行多種功能，大大減少重復購置機臺的花費與使用空間的花費。2D精密量測及程序編輯系統量測對象可為塑膠五金件，PCB板，底片或其它具有2D特性的物件。它可以量測物體上圓(弧)心、半徑、線寬、夾角、距離、交點;CNC二次元系列亦具有批次自動量測及程序編輯功能;系統內含影像處理功能，如去毛邊、找中心線等;除此之外，還具有統計分析、自動對焦、自動檢測等功能。二次元檢測軟件是在Windows環境下開發的，擁有編輯、繪圖、影像顯示等功能，系統操作簡易靈活。

手動影像儀適用客戶群體：機械,電子,模具,彈簧,齒輪,接線端子,電路板,塑膠,小五金等

手動影像儀軟件功能介紹:

測量功能

測量兩點間的距離,測量點到線的距離,測量線到圓的距離

測兩線平均距離,測兩圓距離,測PIN中心距

測量斑點面積,十字線畫點,十字線測兩點距離

十字線測點線距,十字線畫三點圓,十字線測兩圓距

十字線直接畫弧,十字線測角度,十字線測PIN距

十字線多點測圓

標注功能

該功能模塊主要在圖像測量區內對圖形元素進行尺寸、數據及編號進行標注。

自動測繪

框選直線 框選圓 框選橢圓 框選弧

自動點選直線 自動點選畫圓 自動點選畫弧 自動點選畫橢圓

框選點群 框選多圓 點選圓 線選點

形位公差：直線度 圓度 線輪廓度 平行度 垂直度 傾斜度

SPC功能：統計制程管制功能，主要是對測量的數據進行同步分析，以便檢測人員或品質部門掌握產品的品質現況。

諾云精密儀器專業定制手動影像儀，二次元影像測量儀，2.5次元，三次元廠家直銷！歡迎咨詢！
