供應廣州全自動影像儀廠商生產銷售 諾云供

惠州市諾云精密儀器有限公司是專業生產二次元測量儀，2,5次元，三次元測量儀，全自動影像測量儀的廠家，維修定制各式光學測量儀。配置高價格低保修長，歡迎咨詢。

全自動影像儀結構優點簡介

1、裝配可調的光源系統，不僅觀測到工件輪廓，而且對于不透明的工件的表面形狀也可以測量。

2、使用冷光源系統，可以避免容易變形的工件在測量是因為熱而變形所產生的誤差。

3、工件可以隨意放置。

4、儀器操作容易掌握。

5、測量方便，有基本的幾何圖元測量，只需要用鼠標操作。博亞影像測量儀采用VMA2.1軟件，功能強大，操作簡易；擁有靈活豐富的測功能以及強大的影像測量工具；有實用的構造功能；支持SPC輸出及多種格式輸出等，方便了廣大客戶的使用。

6、機器主體采用00級大理石（底座，立足，中板，上板）機器穩定不變形，精度高。（00級精度標準在3-6個微米）

7、Z軸裝有配置系統，受力均勻磨損小精度好使用壽命長。

全自動影像儀特點：

高精度花崗石底座、立柱，工作臺保證用于極高的穩定性及剛性。

精密無牙傳動、靈敏可靠、無背隙、并可快速移動。

兩層工作臺設計、精密級V型導軌，保證擁有極高的機械精度。

高品質光學鏡頭和良好辨率CCD，確保擁有清晰的測量畫面。

儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；儀器備有RS-232接口，與電腦連接后，采用專門測量軟件可對測量繪圖形進行處理及輸出。

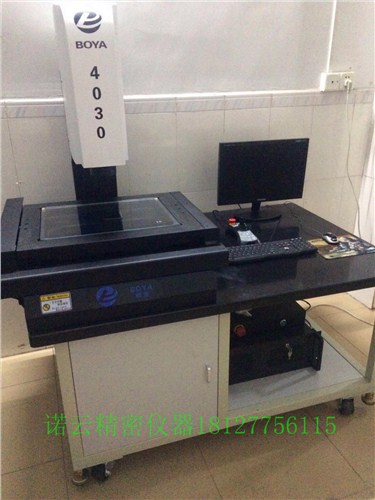

4030全自動影像儀規格參數

主機體尺寸（mm）：800*560*880

工作臺面（mm）：560*460

玻璃臺面（mm）：445*345

工作行程（mm）：400*300*150

工作距離(mm)：90

攝象機：彩色1/3″CCD

光柵尺數顯解析度(mm)：0.001

X、Y軸線性精度：（3+L/200）μm

光學目鏡：1X

放大倍數：20X-200X

變焦物鏡倍率：0.7X-4.5X

物方視場：8.2mm-1.2mm/4.1mm-0.6mm

光源系統：LED環形超亮冷光源

機臺底座、工作臺和立柱材質：高精度花崗巖

載物臺承重：25KG

儀器重量(kg)：280

電源：220V(用電設備要求接地可靠)

全自動影像儀軟件功能介紹:

測量功能

測量兩點間的距離,測量點到線的距離,測量線到圓的距離

測兩線平均距離,測兩圓距離,測PIN中心距

測量斑點面積,十字線畫點,十字線測兩點距離

十字線測點線距,十字線畫三點圓,十字線測兩圓距

十字線直接畫弧,十字線測角度,十字線測PIN距

十字線多點測圓

標注功能

該功能模塊主要在圖像測量區內對圖形元素進行尺寸、數據及編號進行標注。

自動測繪

框選直線 框選圓 框選橢圓 框選弧

自動點選直線 自動點選畫圓 自動點選畫弧 自動點選畫橢圓

框選點群 框選多圓 點選圓 線選點

形位公差：直線度 圓度 線輪廓度 平行度 垂直度 傾斜度

SPC功能：統計制程管制功能，主要是對測量的數據進行同步分析，以便檢測人員或品質部門掌握產品的品質現況。
