廣州二次元影像儀銷售大量程cnc全自動影像儀 諾云供

二次元影像儀測量距離越長誤差也就越大，測量精度隨著長度而降低。手動式影像測量儀不具備非線性實時糾正功能，無法消除諸如溫度、震動等環境因素引起的非線性誤差。自動式影像測量儀擁有優秀的誤差修正能力，通過建立在嚴格數學模型的軟件計算和實時控制來修正，從而使非線性誤差降到最小，提高了測量精度，突破了速度與精度的技術瓶頸。影像測量儀采用激光測頭，確保測量數據的高效率、準確性及儀器的使用壽命。

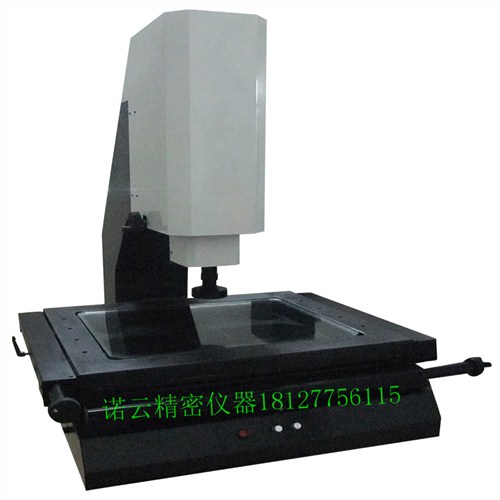

5040全自動二次元影像儀臺式配置

外形尺寸 1120*840*1250（mm ）

大理石臺面 700*600 （mm ）

玻璃臺面 545*445（mm ）

工作行程 500*400*200（mm ）

儀器重量     350kg

Z軸升降行程 200（mm ）

工作距離 90（mm ）

光柵分辨率 0.001(新天）

X、Y軸線性精度： （3+L/200）μm

Z軸精度      (4+L/150)um

導軌      V型交叉導軌

CCD SONY芯片高清晰彩色CCD

變焦物鏡 1X

放大總倍率 20-200x

操作方式 INSPECT軟件自動控制

載物臺承重  25KG

電源    220v±10% 50/60Hz

溫度    20±5℃

濕度   45%-75%

電機   伺服電機

基本幾何測量：測量點、線、圓、圓弧、矩形、多邊形、橢圓等。

自動測量功能：自動尋邊測量、框選測量、篩選毛邊自動尋邊快速測量點、線、圓、圓弧等。

組合元素測量：對點、線、圓等進行組合測量，可測量圓心距、圓切線、兩線中線、中心點、垂直距離、角平分線、兩線交點等。

形位誤差測量：測量計算同心度、真圓度、直線度、位置度等形位誤差。

坐標系設定:可對原始坐標平移、坐標旋轉，針對物件進行擺正，或重設新的坐標系。

對比功能：將幾何測量的工件影像圖形以DXF格式輸出，進行對比測量；也可分別調出AUTOCAD的工程圖紙文檔與影像DXF文檔圖形進行重疊對比測量，從而檢定工件與標準圖紙之間的偏差。

自動對焦功能：設定好對焦靈敏度及精度，系統通過利用Z軸微步移動，以獲取多個清晰的Z軸斷層圖像，并將多個圖像合成一個完整圖像組合，系統根據圖像組合判定出圖像最清晰的位置；可有效的減少視覺誤差，提高測量的可靠性和重復精度的準確性。

尺寸標注功能：可在繪圖區對圖形的長度、角度、坐標、半徑等進行標注。

檢測結果輸出：圖形及測量結果可用 WORD、EXCEL、DXF、PDF等格式自由輸出。

公差設定：可對測量值進行公差設定，以檢定工件的測量值與標準尺寸之間的誤差。

2D抄數功能：可進行了逆向工程中2D/3D抄數，以便能制作標準的2D工程圖及三維模型，為其它五金塑膠模具等逆向工程開發提供了極大的空間。

測量資料統計（SPC）：可根據工件測量要求，自行編輯數據統計表。
