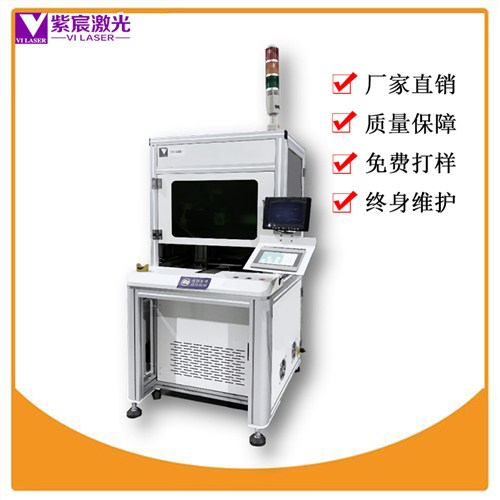

柜式VS1200錫絲激光焊接機設備簡介
1. 半導體激光焊接系統；
采用紅外半導體激光模塊，激光功率可選；溫度精度為2度，通過對溫度的精確控制，可以充分把握焊接效果和避免焊接工件受損。
2. 工作臺：
采用高精密的XYZ三軸工作臺，雙Y結構，大大提高生產效率，定位精度正負0.02mm。精確的運動控制，保證批量生產穩定性和一致性。
3. 進口送焊錫機構：
高精度的日本進口送錫機構，可傳送焊錫絲直徑0.3mm-1.5mm， 傳送精度0.1mm；通過程序可以控制送焊錫絲的長度和速度。
4. 可加溫度實時監控和反饋系統。
柜式VS1200產品特性
-
機架防護，安全性高
-
功能豐富，可靈活搭配
-
模塊化結構設計，維護便捷
- 友好的人機界面，易上手
-
高精度伺服三軸平臺
-
可擴展性強，超高性價比
柜式VS1200產品技術參數
型號
VS1200
VS1200D
VS1200R
VS1200-
激光功率
30-100W可選
激光波長
915nm
制冷方式
全風冷
錫絲規格
0.3-1.2mm①
運動控制
PLC+觸摸屏
定位CCD
◎
●
●
◎
重復精度
±0.02mm
工位數量
1
2
◎
◎
治具旋轉
-
-
●
◎
焊接范圍
200*200mm（單個工位）
訂制
焊接效率
約1s/point②
焊接可視
焊接同軸監控
電源
AC220V 50Hz
溫濕度
22-30°C 20-70%(No condensing)
重量
約120Kg
約150Kg
約120Kg
/
外形尺寸
約700(L)*750(W)*1600(H)mm（雙工位L1000，訂制除外）
注：①：標配0.5mm，其他規格需另購送絲驅動部；
②：根據產品焊盤大小有微小變化。
符號定義： — 代表無此功能，●代表具備此功能，◎代表可選配。
柜式VS1200自動錫絲激光焊接機應用
柜式VS1200自動錫絲激光焊接機廣泛應用于：安防控制，智能制造，家用電器，LED行業等。客戶樣品打樣焊接效果，支持OEM定制設備，品質保障，售后無憂。
更多激光錫焊設備，請聯系咨詢：沈經理156 0231 0088 易經理 188 1910 8833-
