- 供應溫州實驗室小型多功能提取濃縮機組廠家天匯供
一、設備用途及概述小型多功能提取濃縮機組,電加熱多功能提取濃縮機組,中藥提取濃縮設備,中藥提取罐應用概述天匯機械-我公司在該領域潛心研究反復設計改造而最終成型的產品，該產品適用于醫藥保健、植物、生物制藥、色素、食品飲料、化工等行業的常壓、微壓、水煎、濕浸、溫浸、熱回流強行循壞、滲透、植物精油、芳香油成分的提取濃縮及有機溶劑的回收濃縮等多種工藝，符合GMP醫藥標準，Y-TN系列提取濃縮機組容量為：5、10、20、30 、50 、100 、200、300、500L等。主要適用于高校、研究所和企事業單位實驗室研發及中小試生產線。二、設備工作原理小型多功能提取濃縮機組,電加熱多功能提取濃縮機組,中藥提取濃縮設備,中藥提取罐工作原理將需提取藥材投入提取罐內，按生產工藝加入一定比例的溶媒如水、乙醇、甲醇、丙酮等（根據工藝自行加入）。進行原藥提取，提取溫度可根據實際需要設定。按生產工藝進行提取，待提取結束后，將管道閥門按先后順序打開，把液體抽入濃縮罐進行濃縮。濃縮液溫度設定在需要值，真空度保持在－0.05到－0.09MPA,濃縮時產生的二次蒸汽經過冷凝器與冷卻器變成冷凝液回流至提取罐做新溶劑加入藥里,新溶劑由上而下通過藥材層到提取罐底部,藥材中的可溶性成分溶解于提取罐內溶劑,送至提取罐做新溶劑,形成新溶劑回流提取,直至完全溶出(提取液無色)濃縮繼續進行,直至濃縮成需要的比重藥膏,提取罐內的無色液體可下次復用。三、產品特征描述小型多功能提取濃縮機組,電加熱多功能提取濃縮機組,中藥提取濃縮設備,中藥提取罐特性1. 小型多功能提取濃縮機組功能齊全，可獲得全系統真空，可滿足提取揮發油、水提、醇提、動物內臟提取、分次提取、熱（溫）回流提取等11種提取要求；
2. 提取液可濃縮、可收膏，有機溶媒可回收
3. 此設備可采用真空低溫提取，有效減少熱敏性有效成分的喪失。提取罐內配有雙級攪拌，使體積比較大的物料充分與溶劑接觸，加速有效成分的析出。
4. 小型多功能提取濃縮機組在濃縮系統上采用了特殊結構，使產品最終比重可達到1.4，且排料暢通；
5. 濃縮液料： 本設備可采用外加熱自然循環與真空負壓蒸發相結合的方式，蒸發速度快，濃縮比可達1.3，液料在全密封狀態無泡沫濃縮，用本設備濃縮出來的藥液，具有無污染，藥味濃的特點，而且清洗方便（打開加熱器的上下蓋即可進行清洗）。
6. 具有較高的自動化控制程度，且操作方便、數據采集準確可靠；
7. 熱回流提取濃縮機組在使用中，提取設備跟濃縮設備可獨立運作，也可聯動運行，提高了設備的運作合理性，操作方便便捷。
8. 酒精回收： 回收能力大，采用真空濃縮流程。比老型同類設備提高生產率5-10倍，降低能耗30%，具有投資小，回收效益高的特點。
9. 設備配備合理、緊湊、外型小巧美觀，加熱器、蒸發器采用不銹鋼保溫結構，保溫層外用不銹鋼薄板制作外殼，表面做鏡面或亞光處理。符合實驗室條件下使用要求，便于操作、維護；
10. 此設備配有油水分離器和髙效冷凝器，可提取芳香油等植物性精油。
11. 提取濃縮機組濃縮系統與藥接觸部位采用了304材料制造，加熱室為內拋光衛生管，符合國家藥品監督管理局關于《藥品生產質量管理規范》中有關設備條文的要求及國家相關標準的要求。
12. 小型多功能提取濃縮機組還可用于高等院校、科研機構、醫院等作為新藥提取、新工藝技術參數的確定、中間試驗、新品種研制、貴重藥材提取、揮發油回收和藥液濃縮之用。
四、主要技術參數表設備型號
YZTN-5
YZTN-10
YZTN-30
YZTN -50
YZTN-100
YZTN-200
YZTN-300
YZTN-500
容量（L）
5
10
35
55
110
220
320
550
加熱功率（KW）
5
8
12
12
18
30
48
60
加熱方式
電加熱、蒸汽加熱、導熱油加熱、熱水循環
真空度
-0.06 ~ -0.085（Mpa），夾層壓力:0-0.3（Mpa）
提取溫度
常溫-100（可控）（℃）
濃縮溫度
40-80（℃）
攪拌功率（KW）
0.09
0.15
0.20
0.20
0.40
0.40
1.2
2.0
冷凝面積（M2 ）
0.25
0.55
0.76
0.80
0.96
1.16
2.10
3.25
加熱面積（M2 ）
0.23
0.32
0.38
0.55
0.86
1.06
1.95
3.05
真空泵（KW）
0.55
0.55
0.75
1.5
1.5
2.2
2.2
3.0
設備尺寸
長
1800
1800
2000
2200
2400
2600
2850
3200
寬
450
530
560
680
850
950
1100
1200
高
1800
2100
2300
2600
2800
3200
3450
3650
注：以上設備型號、容積、工作壓力、溫度設計可根據用戶需求設計、定制加工制造。
注：
1.圖表中攪拌電機功率供參考，攪拌電機功率、攪拌轉速及攪拌槳形式以物料性質而定。
2.圖表以外的更多未列容積按用戶要求制造。更多詳細了解該設備，請致電與我們聯系。
3.活性炭脫色罐/不銹鋼脫色罐/溶解罐選型需提供的工藝參數：物料性質、工作壓力、工作溫度、使用工況等。五、操作使用說明及注意事項附注：小型多功能提取濃縮機組,電加熱多功能提取濃縮機組,中藥提取濃縮設備,中藥提取罐操作使用說明本設備的整個提取過程是在密閉可循環系統內完成，可在常溫常壓提取，也可負壓低溫提取，滿足水提、醇提、提油等各種用途，其具體工藝要求均由廠家根據薬物性能要求自行設計。
提取原理：
1、水提：水和中藥按一定比例加入罐內，打開夾套蒸發進閥給蒸氣開始進行加熱提取，在提取過程中，罐內會產生大量蒸汽，這些二次蒸汽從蒸汽口排出，經泡沫捕集器到冷凝器進行冷凝，再進入冷卻器進行冷卻，然后進入氣液分離器進形氣液分離，使殘余不冷氣體冷凝器上放空逸出，液體回流提取罐內，如此循環直至提取終止，當提取液達到提取工藝規定的要求后，停止加熱即可。
強行循環：在提取過程中，為了提高提取效率，可用泵對薬物進行強行循環（但對含淀粉多的和粘性較大的薬物提取不適用強行循環），即藥液從罐體下部放液管放出，經管道過濾器過濾，再用藥液泵打回罐體內回流提取。
提取液的放出：提取完畢后，提取好的藥液從罐體下部放液口放出，經管道過濾器過濾，然后用藥液泵將藥液輸送至濃液工段進行濃縮。
2、醇提：先將薬物和乙醇按一定比例加入罐內，必須罐內密閉情況下工作，打開夾套蒸發進閥給蒸氣開始進行加熱提取，在提取過程中，罐內會產生大量蒸汽，這些二次蒸汽從蒸汽口排出，經泡沫捕集器到冷凝器進行冷凝，再進入冷卻器進行冷卻，然后進入氣液分離器進形氣液分離，使殘余不冷氣體冷凝器上放空逸出，液體回流提取罐內，如此循環直至提取終止，當提取液達到提取工藝規定的要求后，停止加熱即可。
強行循環：在提取過程中，為了提高提取效率，可用泵對薬物進行強行循環（但對含淀粉多的和粘性較大的薬物提取不適用強行循環），即藥液從罐體下部放液管放出，經管道過濾器過濾，再用藥液泵打回罐體內回流提取。
提取液的放出：提取完畢后，提取好的藥液從罐體下部放液口放出，經管道過濾器過濾，然后用藥液泵將藥液輸送至濃液工段進行濃縮。
3、提油：先把含有揮發油的中藥加入提取罐內，打開油分離器的循環閥門，關閉旁通回流閥門，開蒸氣閥門達到揮發溫度時打開冷卻水進行冷卻，經冷卻的藥液應在分離器內保持一定液位差使之分離。六、罐上附件配置小型多功能提取濃縮機組,電加熱多功能提取濃縮機組,中藥提取濃縮設備,中藥提取罐附件配置：
快開式衛生人孔、窺視燈鏡、溫度計(指針式或液晶數顯式)、真空接口、真空表、CIP清洗器、料液進出口、采樣口(采樣閥)、回流口、夾套熱媒進/出口等接口。
包裝清單小型多功能提取濃縮機組,電加熱多功能提取濃縮機組,中藥提取濃縮設備,中藥提取罐附件隨機附件：1、產品使用說明書 2，產品質量合格證書 3、壓力表 4、安全閥 5、閘閥蒸汽進口 6、溫度計、7、設備圖紙(CAD)、安裝圖
嚴格設計、制作、驗標準我公司產品嚴格按執行的設計、制作、檢驗標準如下：隨機附件：1. SFDA 《藥品生產質量管理規范》2010年版
2.《醫藥工業潔凈廠房設計規范》（GB50457-2008）
3. GAMP藥品生產自動化管理規范
4. GB150.1~150.4-2011《鋼制壓力容器》
5. NB/T47003.1-2009《鋼制焊接常壓容器》
6.《食品工業用不銹鋼薄壁容器(QB/T2681—2004)》天匯承接工程項目天匯承接工程項目應用領域：中藥提取濃縮系統設備 乳/食/飲品設備 生物發酵系統設備
肉制品系統設備 豆制品系統設備 粉針/頭孢系統設備
大輸液/水針劑系統設備 大輸液滅菌設備 處理/環境工程設備
血液制品系統設備 原料/合成系統設備 潔凈管道工程設計安裝產品案例實圖

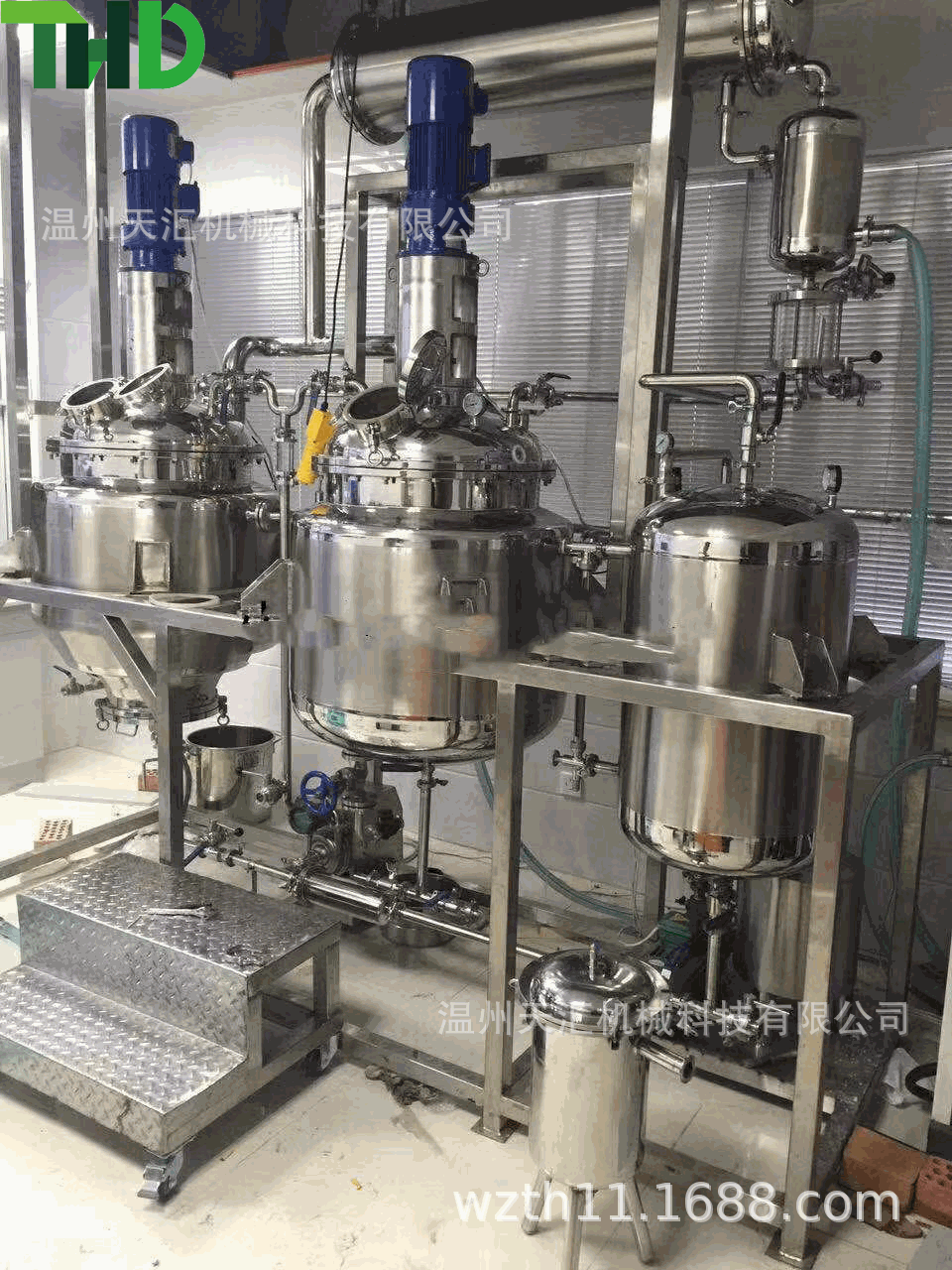

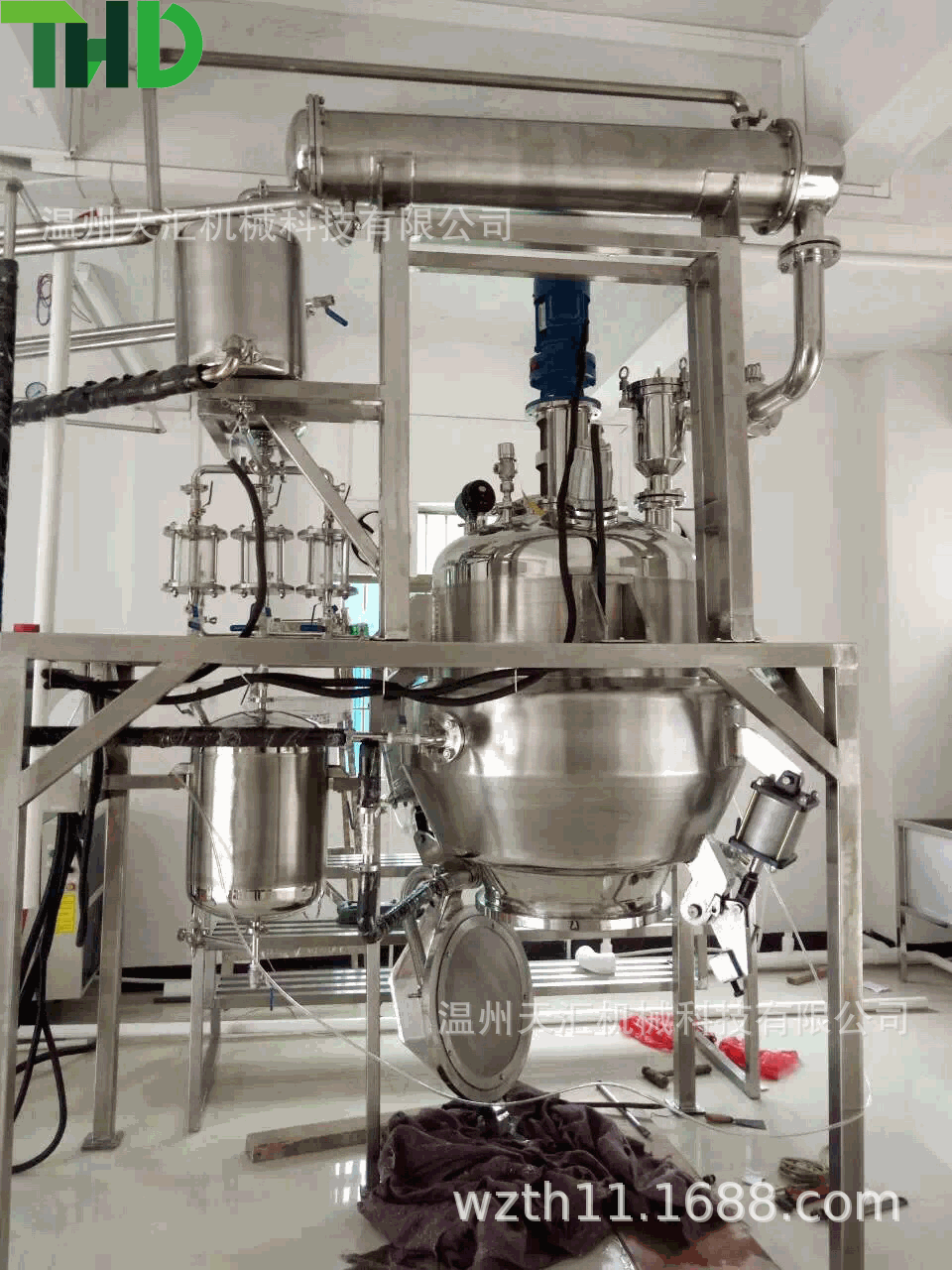

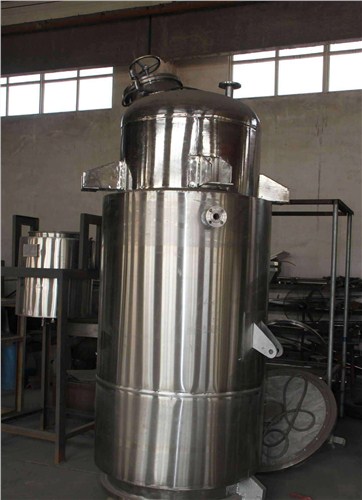

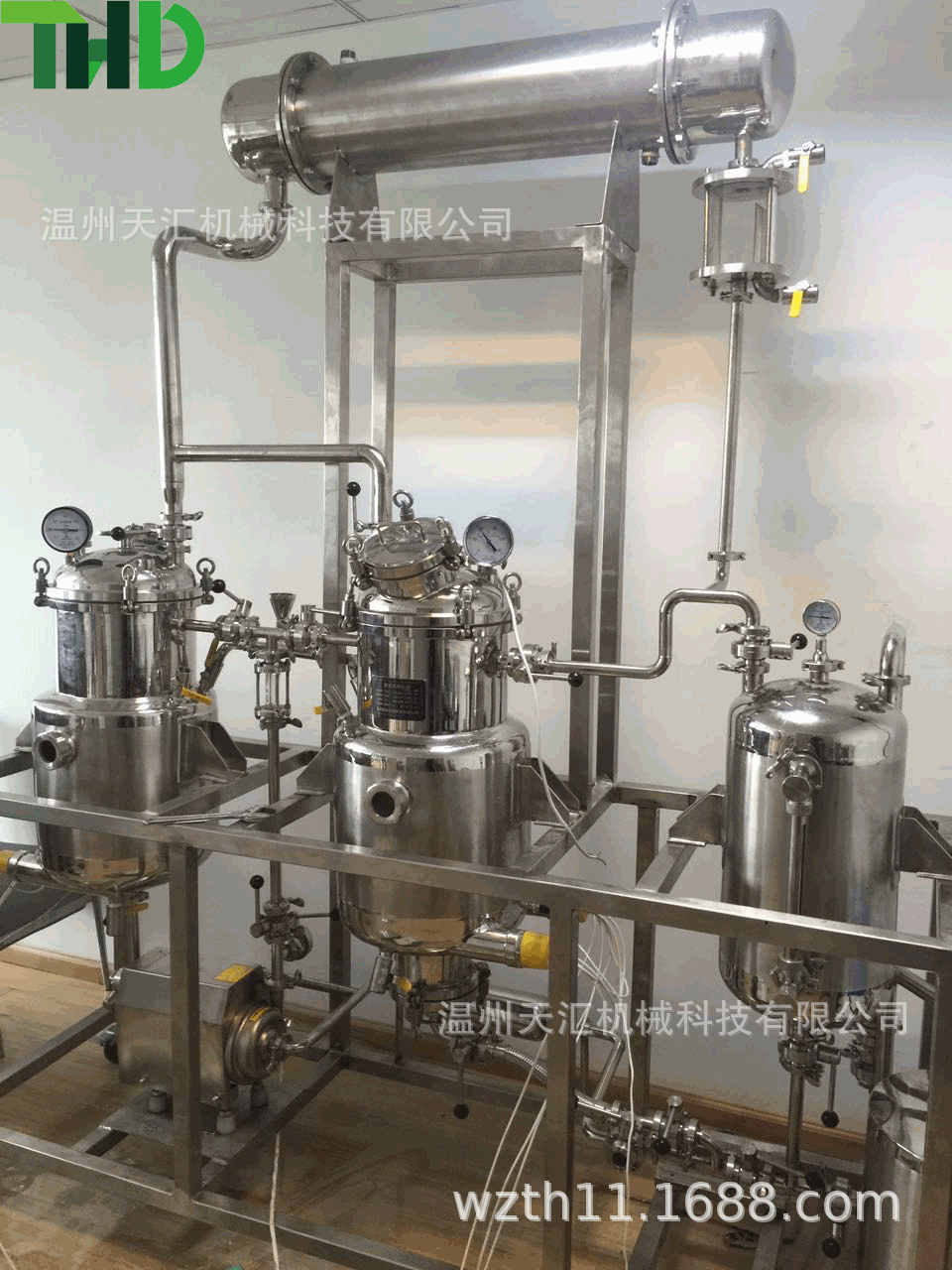

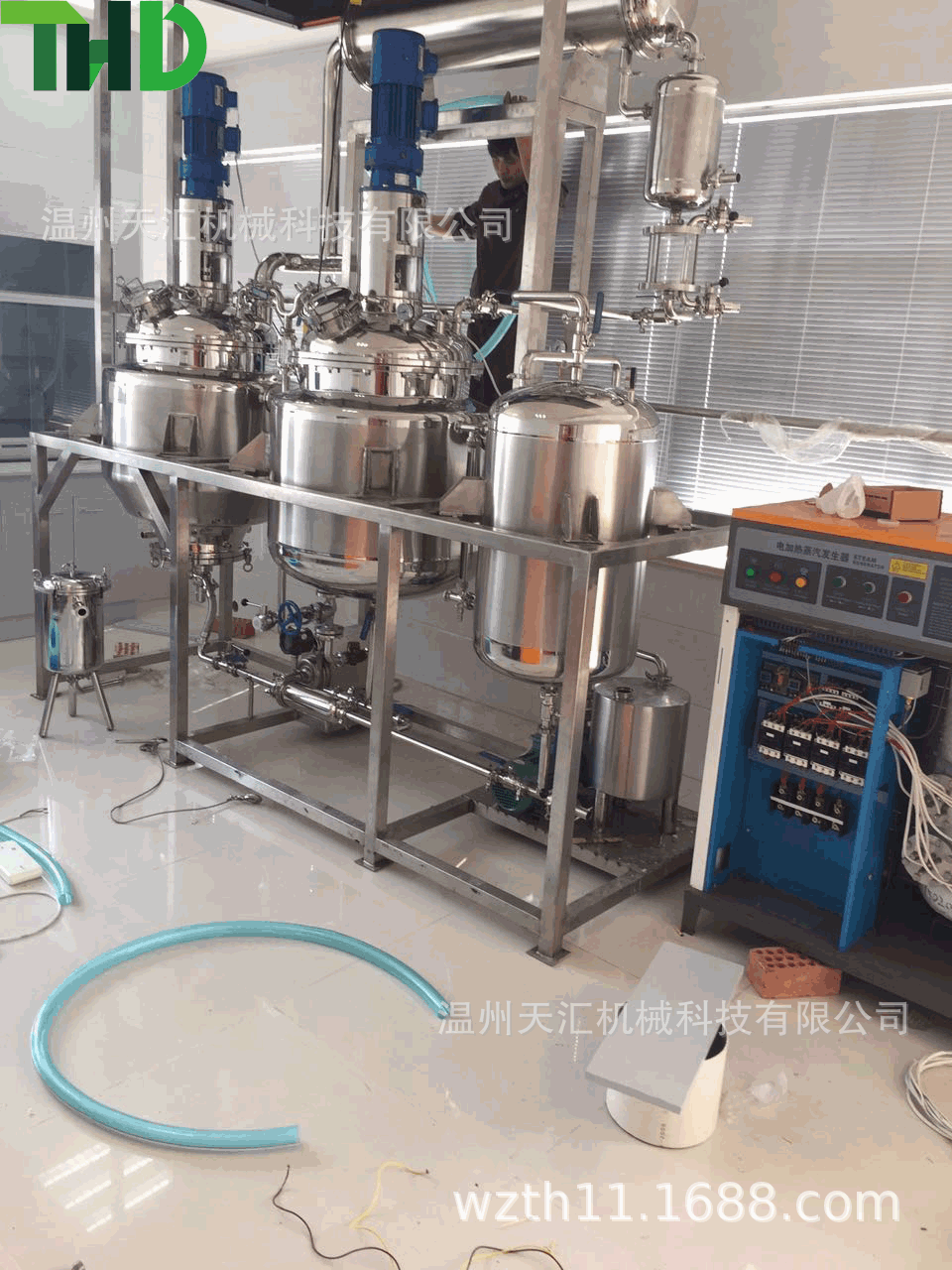

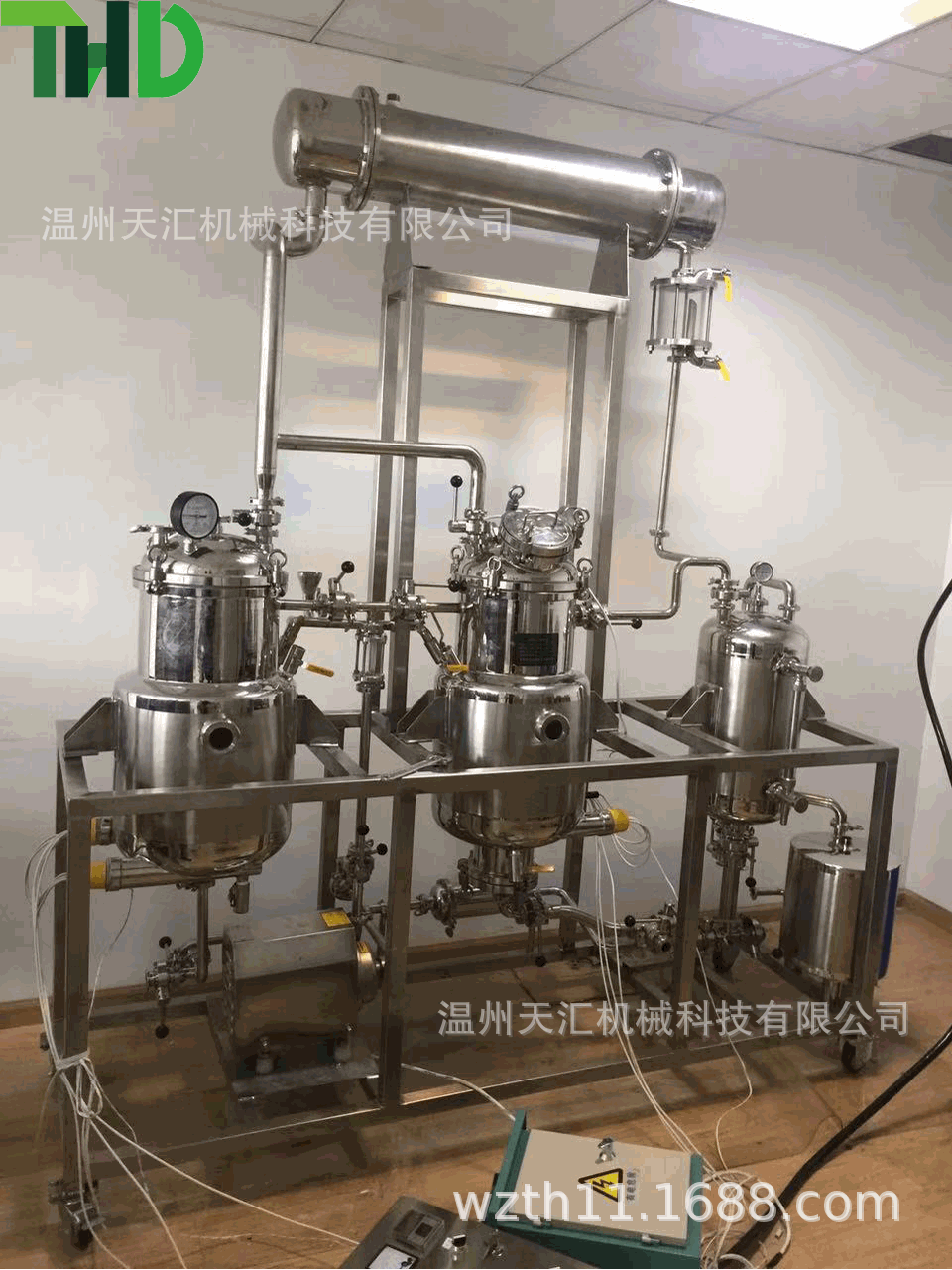

產品實拍
售后服務
本公司本著“以優質的產品，髙效的服務，持續的滿足客戶要求”為宗旨，鄭重向您承諾：
1、所有設備質保期一年，自驗收合格日起開始計算。
2、工程安裝維修：自設備交付日起，我們提供終身免費技術支持（包括技術咨詢及技術人員的支持）。一旦接到設備故障電話，快速響應，30分鐘內確定解決方案并回復客戶，在交通條件允許的情況下，安排售后工程服務人員以***短時間（一般不超過24小時）趕到用戶生產現場，即刻進行維修。對設備出現的一般問題，在2個日歷日內解決，較大問題解決時間不超過5個日歷日。
3、質保期內，我們對設備實行三包：根據質量問題的嚴重程度進行包修、包換、包退。質保期內正常操作情況下造成的質量問題，全部維修費用（差旅費、人工費、配件費等）由我們承擔。人為操作不當造成的質量問題，我們僅收取配件費用。
4、質保期后，我們提供有償維修服務（僅收取差旅費和配件費），零配件和易損件保證以***優惠的價格優先供應。
如客戶出現質量問題，請?zhí)顚戀|(zhì)量反饋單（見附件），我們會及時和您取得聯系。詳細產品報修期限及細則，請以每臺產品保修卡為準。
