銷售溫州多功能中藥植物精油提取設備廠家天匯供

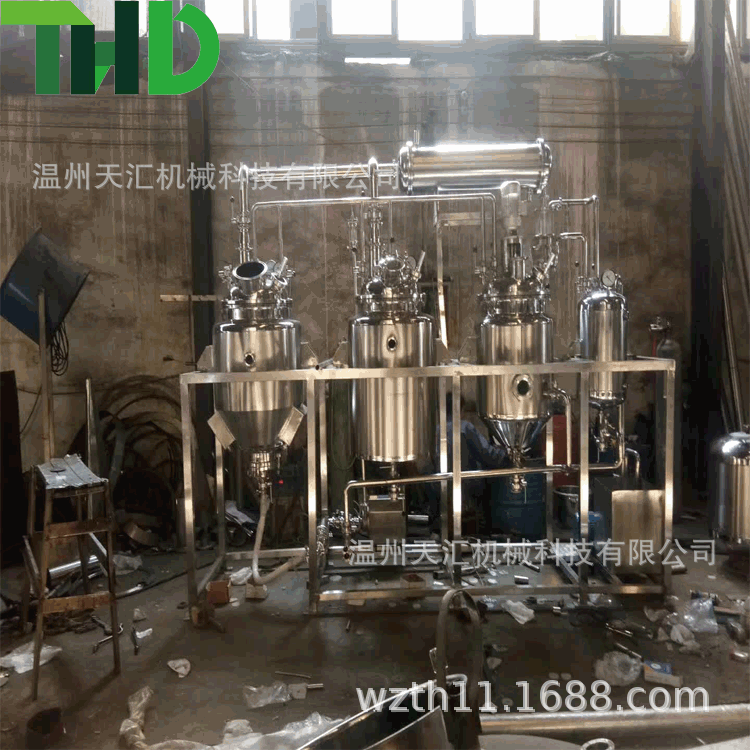

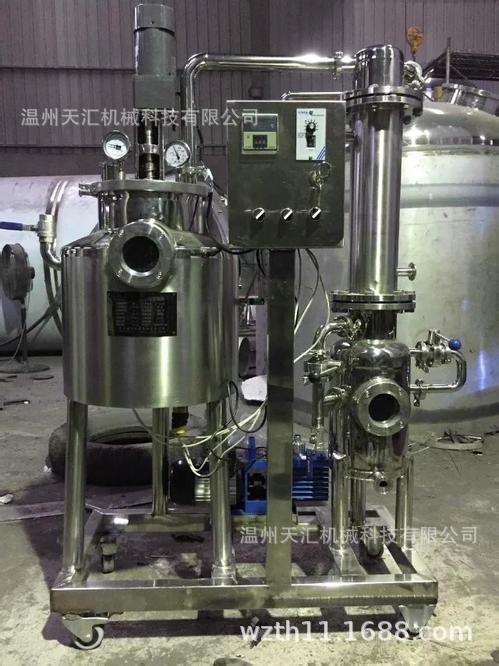

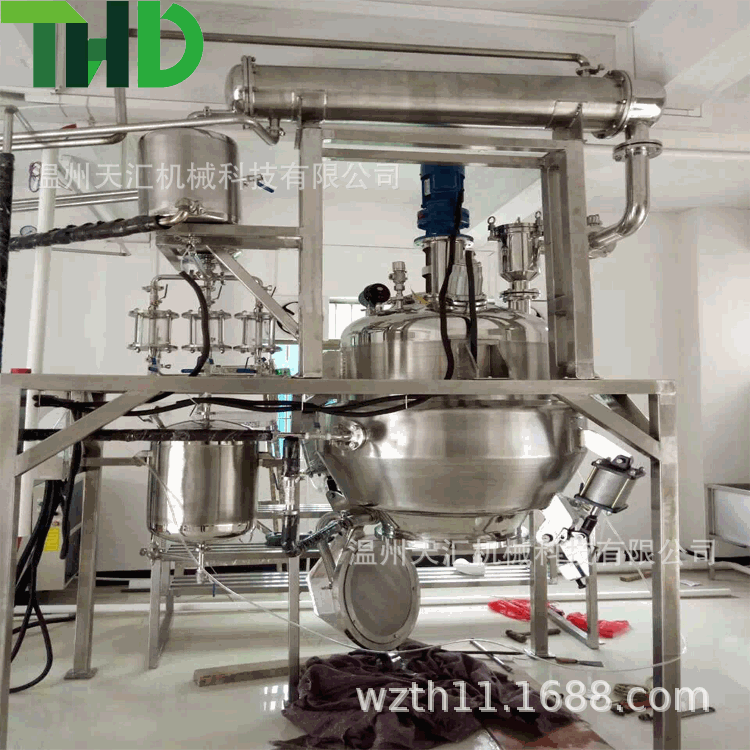

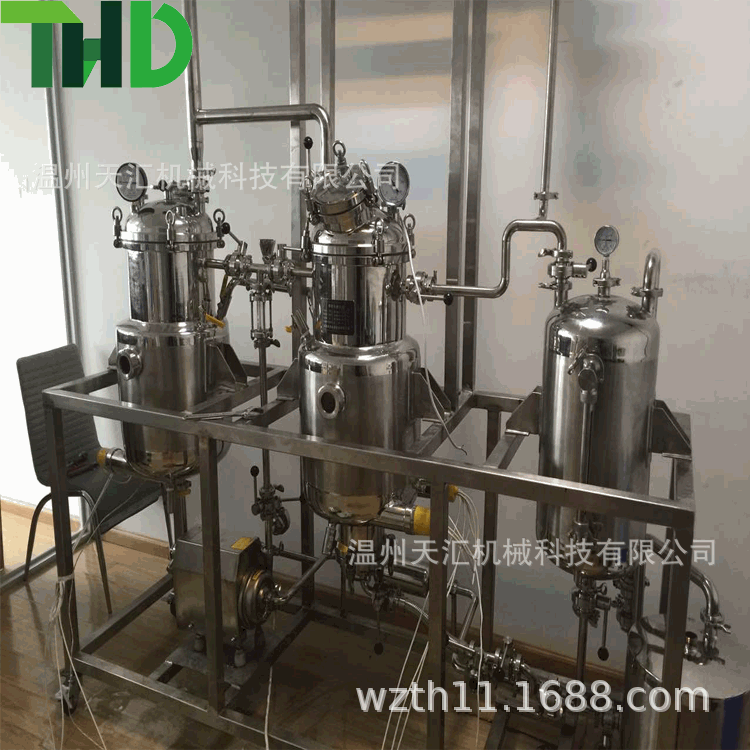

設備用途及概述

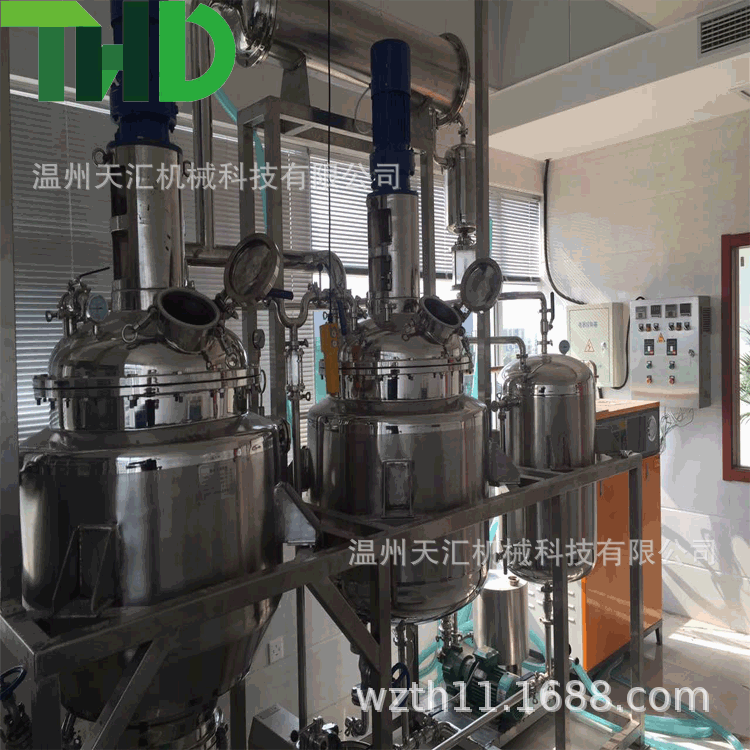

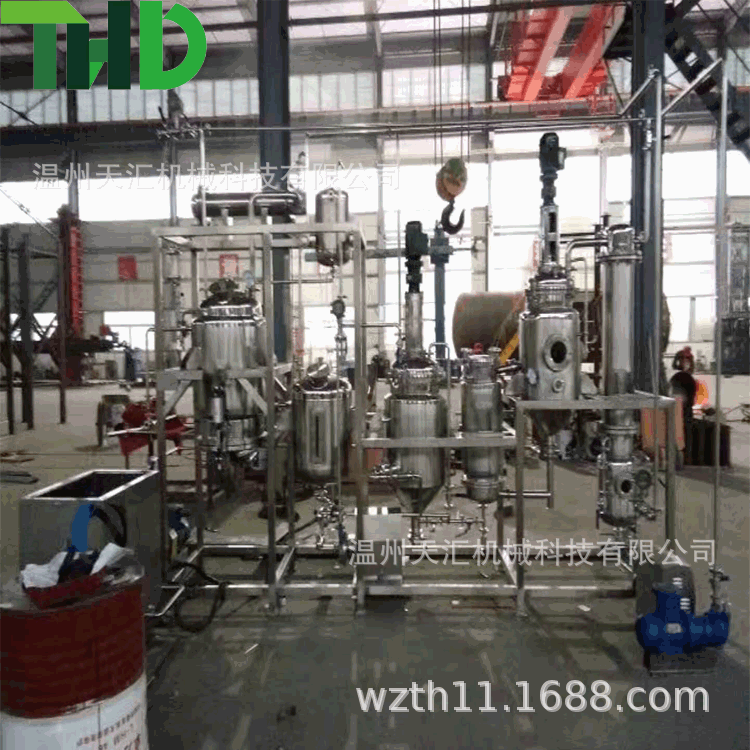

植物精油提取設備 本設備適用于中草薬及多種植物的有效成分提取、濃縮，可實現溶劑回收及芳香油收集。 特別適合醫院、藥廠、科研單位研制新產品及小批量生產
植物精油提煉設備用途及概述：天匯小型/實驗多功能提取濃縮機組為我司在該領域潛心研究反復設計改造而最終成型的產品，該產品適用于醫藥保健、植物、生物制藥、色素、食品飲料、化工等行業的常壓、微壓、水煎、濕浸、溫浸、熱回流強行執行循壞、滲透、植物精油、芳香油成分的提取濃縮及有機溶劑的回收濃縮等多種工藝，符合GMP醫藥標準，Y-TN系列提取濃縮機組容量為：5、10、20、30 、50 、100 、200、300、500L等。主要適用于高校、研究所和企事業單位實驗室研發及中小試生產線。
植物精油提煉設備工作原理：
將需提取藥材投入提取罐內，按生產工藝加入一定比例的溶媒如水、乙醇、甲醇、丙酮等（根據工藝自行加入）。進行原藥提取，提取溫度可根據實際需要設定。按生產工藝進行提取，待提取結束后，將管道閥門按先后順序打開，把液體抽入濃縮罐進行濃縮。濃縮液溫度設定在需要值，真空度保持在－0.05到－0.09MPA,濃縮時產生的二次蒸汽經過冷凝器與冷卻器變成冷凝液回流至提取罐做新溶劑加入藥里,新溶劑由上而下通過藥材層到提取罐底部,藥材中的可溶性成分溶解于提取罐內溶劑,送至提取罐做新溶劑,形成新溶劑回流提取,直至完全溶出(提取液無色)濃縮繼續進行,直至濃縮成需要的比重藥膏,提取罐內的無色液體可下次復用。
植物精油提煉設備特點特征：
1. 小型多功能提取濃縮機組功能齊全，可獲得全系統真空，可滿足提取揮發油、水提、醇提、動物內臟提取、分次提取、熱（溫）回流提取等11種提取要求；
2. 提取液可濃縮、可收膏，有機溶媒可回收
3. 此設備可采用真空低溫提取，有效減少熱敏性有效成分的喪失。提取罐內配有雙級攪拌，使體積比較大的物料充分與溶劑接觸，加速有效成分的析出。
4. 小型多功能提取濃縮機組在濃縮系統上采用了特殊結構，使產品最終比重可達到1.4，且排料暢通；
5. 濃縮液料： 本設備可采用外加熱自然循環與真空負壓蒸發相結合的方式，蒸發速度快，濃縮比可達1.3，液料在全密封狀態無泡沫濃縮，用本設備濃縮出來的藥液，具有無污染，藥味濃的特點，而且清洗方便（打開加熱器的上下蓋即可進行清洗）。
6. 具有較高的自動化控制程度，且操作方便、數據采集準確可靠；
7. 熱回流提取濃縮機組在使用中，提取設備跟濃縮設備可獨立運作，也可聯動運行，提高了設備的運作合理性，操作方便便捷。
8. 酒精回收： 回收能力大，采用真空濃縮流程。比老型同類設備提高生產率5-10倍，降低能耗30%，具有投資小，回收效益高的特點。
9. 設備配備合理、緊湊、外型小巧美觀，加熱器、蒸發器采用不銹鋼保溫結構，保溫層外用不銹鋼薄板制作外殼，表面做鏡面或亞光處理。符合實驗室條件下使用要求，便于操作、維護；
10. 此設備配有油水分離器和髙效冷凝器，可提取芳香油等植物性精油。
11. 提取濃縮機組濃縮系統與藥接觸部位采用了304材料制造，加熱室為內拋光衛生管，符合國家藥品監督管理局關于《藥品生產質量管理規范》中有關設備條文的要求及國家相關標準的要求。
12. 小型多功能提取濃縮機組還可用于高等院校、科研機構、醫院等作為新藥提取、新工藝技術參數的確定、中間試驗、新品種研制、貴重藥材提取、揮發油回收和藥液濃縮之用。
植物精油設備價格技術參數
型號
TQ0.5
TQ1.0
TQ2.0
TQ3.0
TQ4.0
TQ5.0
TQ6.0
TQ8.0
全容積L
560
1300
2300
3600
4400
5560
6500
8900
罐內壓力
0.09
夾套壓力
0.3
加熱面積
2.1
4
5
6.8
7.3
8.5
9.5
11
冷凝面積
3.0
5.0
5.0
8.0
8.0
10.0
10.0
12.0
冷卻面積
1.0
1.0
1.0
1.0
1.0
1.5
1.5
1.5
過濾面積
0.25
0.25
0.25
0.25
0.25
0.50
0.50
0.50
出渣門
600
800
800
800
1000
1000
1000
1200
人孔
300
300
400
400
450
450
450
500
攪拌功率
1.5
3.0
4.0
5.5
5.5
7.5
7.5
7.5
攪拌轉速
63
63
63
63
63
63
63
63
蒸汽耗量
100
180
225
300
330
380
420
495
冷卻水耗量
2.6
4.2
4.2
6.8
6.8
8.5
8.5
10
注：
1.圖表中攪拌電機功率供參考，攪拌電機功率、攪拌轉速及攪拌槳形式以物料性質而定。
2.圖表以外的更多未列容積按用戶要求制造。更多詳細了解該設備，請致電與我們聯系。
3.活性炭脫色罐/不銹鋼脫色罐/溶解罐選型需提供的工藝參數：物料性質、工作壓力、工作溫度、使用工況等。
嚴格設計、制作、驗標準我公司產品嚴格按執行的設計、制作、檢驗標準如下：隨機附件：1. SFDA 《藥品生產質量管理規范》2010年版
2.《醫藥工業潔凈廠房設計規范》（GB50457-2008）
3. GAMP藥品生產自動化管理規范
4. GB150.1~150.4-2011《鋼制壓力容器》
5. NB/T47003.1-2009《鋼制焊接常壓容器》
6.《食品工業用不銹鋼薄壁容器(QB/T2681—2004)》

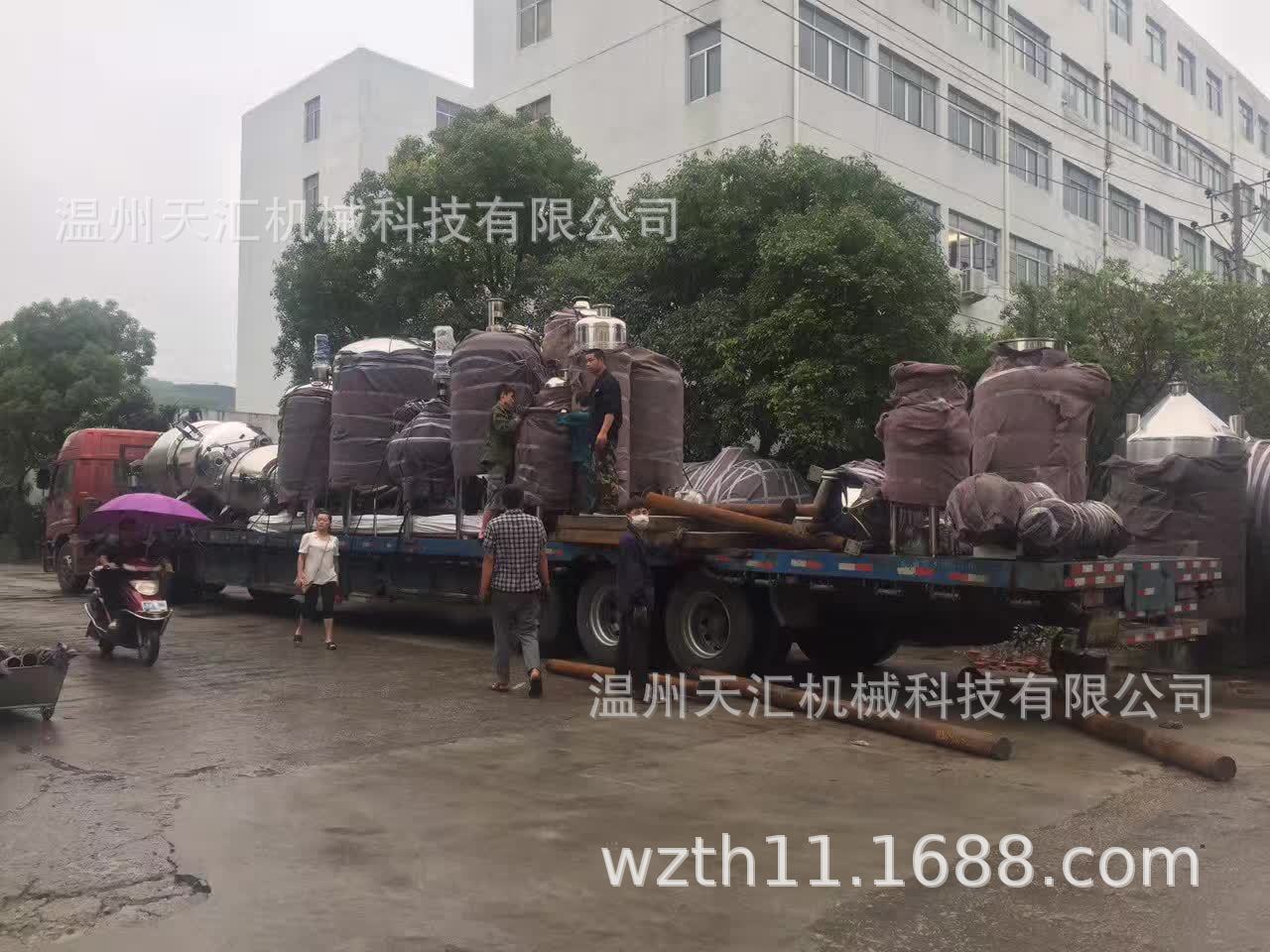

產品運輸
關于售后1、所有設備質保期一年，自驗收合格日起開始計算。
2、工程安裝維修：自設備交付日起，我們提供終身免費技術支持（包括技術咨詢及技術人員的支持）。一旦接到設備故障電話，快速響應，30分鐘內確定解決方案并回復客戶，在交通條件允許的情況下，安排售后工程服務人員以最短時間（一般不超過24小時）趕到用戶生產現場，即刻進行維修。對設備出現的一般問題，在2個日歷日內解決，較大問題解決時間不超過5個日歷日。
3、質保期內，我們對設備實行三包：根據質量問題的嚴重程度進行包修、包換、包退。質保期內正常操作情況下造成的質量問題，全部維修費用（差旅費、人工費、配件費等）由我們承擔。人為操作不當造成的質量問題，我們僅收取配件費用。
4、質保期后，我們提供有償維修服務（僅收取差旅費和配件費），零配件和易損件保證以比較好惠的價格優先供應。
如客戶出現質量問題，請填寫質量反饋單（見附件），我們會及時和您取得聯系。詳細產品報修期限及細則，請以每臺產品保修卡為準。在法律允許的范圍內本公司擁有最終解釋權
