交直流標準表 航智供

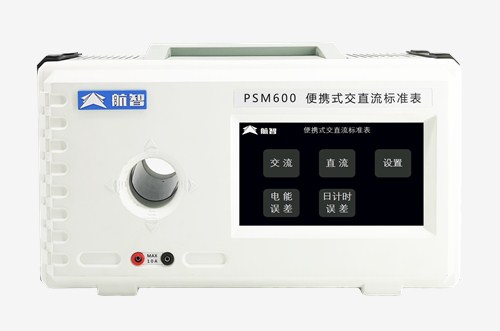

PSM 系列便攜式交直流標準表是我公司生產的新一代標準表。該產品采用全新的軟硬件設計，能同時測量單相交直流電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率因數、有功電能和無功電能等，可測高次諧波失真度（比較高可達 63 次諧波），可廣泛應用于計量研究所，政府檢驗機構以及其它計量領域用于單相交直流電壓表、電流表、電能表以及功率表的計量檢定工作；電力系統電廠、變電站，數據中心機房運營維護和管理工作。
該模塊符合部分***計量檢定規程和行業標準如下：
? 計量檢定規程
《JJG 842-2017 電子式直流電能表》
《JJG 597-2005 交流電能表檢定裝置》
《JJG 566-2012 電子式交流電能表》
產品特點：
? 可測量單相交直流電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率
因數、有功電能和無功電能。
? 可檢定電能誤差、日計時誤差。
? 可進行電能走字試驗。
? 可實時記錄曲線 U(t)、I(t)、P(t)、E(t)。
? 可進行紋波試驗，檢測 1kHz 以下交流紋波。
? 可測量單相交直流電壓、電流、功率的穩定度。
? 可測量電壓、電流的失真度，進行 2~63 次諧波分析，實時顯示各次諧波分量、諧波
含量、諧波失真度等。
? 配備電能脈沖輸入接口，可實時檢定各種有功電能表、無功電能表等。
? 配備標準電能脈沖輸出接口，脈沖常數自動設置。
? 配備 RS232 和 RS485 通信接口，可直接與 PC 機聯機通信，可選配 CAN 通信接口。
? 電壓、電流多量程自動切換，可測量到量限 120%。
? 具有產品程序在線升級功能。
技術參數：
PSM系列產品技術參數
PSM600
PSM1000
交流電壓測量
測量量限
35V、71V、141V、354V、707V
測量范圍
(0~110%)RG
測量準確度
±0.05%RD (20V≤U≤707V)
±0.1%RD (1V≤U≤20V)
測量分辨率
0.01%RG
交流電流測量
測量量限
200mA、8A、17A、42A、85A、170A、424A
400mA、14A、28A、71A、141A、354A、707A
測量范圍
(0~110%)RG
測量準確度
±0.05%RD(200mA≤I≤424A)
±0.05%RD(400mA≤I≤707A)
測量分辨率
0.01%RG
直流電壓測量
測量量限
10V、20V、50V、100V、200V、500V、1000V
測量范圍
(0~110%)RG
測量準確度
±0.02%RD(10V≤U≤1000V)
±0.05%RD(1V≤U≤10V)
測量分辨率
0.005%RG
直流電流測量
測量量限
200mA、12A、24A、60A、120A、240A、600A
400mA、40A、100A、200A、400A、1000A
測量范圍
(0~110%)RG
測量準確度
±0.02%RD(200mA≤I≤600A)
±0.02%RD(400mA≤I≤1000A)
測量分辨率
0.005%RG
功率測量
交流功率測量準確度
±0.05%RD(20V≤U≤707V, 200mA≤I≤424A)
±0.05%RD(20V≤U≤707V, 400mA≤I≤707A)
直流功率測量準確度
±0.02%RD(10V≤U≤1000V, 200mA≤I≤600A)
±0.02%RD(10V≤U≤1000V, 400mA≤I≤1000A)
電能測量
交流電能測量準確度
±0.05%RD(20V≤U≤707V, 200mA≤I≤424A)
±0.05%RD(20V≤U≤707V, 400mA≤I≤707A)
直流電能測量準確度
±0.02%RD(10V≤U≤1000V, 200mA≤I≤600A)
±0.02%RD(10V≤U≤1000V, 400mA≤I≤1000A)
相位測量
相位測量范圍
0.00°~359.99°
相位測量準確度
±0.02°(20V≤U≤707V, 200mA≤I≤424A)
±0.02°(20V≤U≤707V, 400mA≤I≤707A)
相位測量分辨率
0.001°
頻率測量
頻率測量范圍
40Hz~70Hz
頻率測量準確度
±0.01Hz
頻率測量分辨率
0.001Hz
紋波測量
測量準確度
±0.05%RG
帶寬
≤1kHz
電能脈沖輸出
電能輸出脈沖常數（r/kwh）可設置，其設置范圍：1～2,000,000,000，比較高脈沖輸出頻率為160kHz。
電能脈沖為TTL/CMOS兼容電平輸出，負載能力大于20mA。
默認脈沖輸出頻率為0.2Hz~160KHz。
電能脈沖輸入
被校電能表脈沖常數（r/kWh）設置范圍：1～2,000,000,000。
校驗圈數設置范圍：1～999,999,999。
比較高接收脈沖頻率為50kHz。
日計時脈沖輸入
時鐘頻率（Hz）設置范圍：0.01~50,000.00。
校驗圈數設置范圍：1～999,999,999。
比較高接收脈沖頻率為50kHz。
其他指標
工作電源電壓范圍
AC85V～265V，50/60Hz
功耗
小于30VA
預熱時間
≤30分鐘
工作溫度
10℃～35℃
相對濕度
≤85%，無腐蝕性氣體
尺寸
約373mm×211.5mm×131.5mm(長×寬×深)(不含突起物)
重量
1.5kg
