        某動力電池廠用萊姆傳感器代理商的萊姆電流傳感器 IT 200-S 與萬用表 Keysight 34461A 搭建用于驗收充放電設備的測試平臺，將 LEM IT 200S 傳感器的電流輸出，接入萬用表電流檔位時，測量電流使用不到 1 分鐘，發現 LEM 電流傳感器損壞。現在我們根據該問題進行詳細分析以及尋找解決方案。

        1、使用環境：
        方案：LEM IT 200-S 與萬用表 Keysight 34461A 搭建測試平臺

       用途：驗證電流值
       應用行業：某動力電池廠用于驗收充放電設備的測試平臺
       故障場景：將 LEM IT 200S 傳感器的電流輸出，接入萬用表電流檔位時，測量電流使用不到 1 分鐘，發現 LEM 電流傳感器損壞。
       2、故障分析分析：
       Keysight 34461A 是測量直流電流時，為了保證測量的準確性，內置了多個電流檔位，根據輸入被測量電流的大小，萬用表自動選擇正確的檔位來進行測量，如下圖所示：

       電流檔位通過繼電器切換續電器換檔的瞬間，傳感器副邊相當于沒接電阻，輸出側處于開路狀態，此時傳感器相當于副邊開路的電流互感器，在輸出側會產生高壓，導致了 LEM 傳感器直接燒毀。
       舉例：當測量用的萬用表輸入電流從 0A 增加到 3A 的過程中，萬用表如果處理自動檔位，會發生電流檔位的切換。如果被測電流中含有比較大的噪聲和紋波，繼電器檔位也會發生動作。
       3、針對 LEM 傳感器的解決方案：
       傳感器的輸出端外接電阻，形成閉合的回路，使用萬用表的電壓檔位測量電阻兩端的電壓值，再通過理論換算成電流值。
       4、航智優勢：

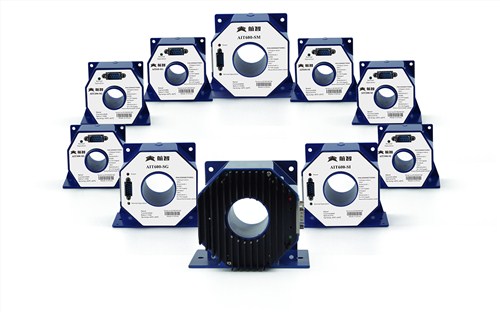

       使用航智 AIT 200-SG 高精度電流傳感器以及航智其它系列的傳感器，直接使用萬用表的電流檔測量副邊輸出電流值，傳感器不會損壞且能夠正確測量出副邊電流值。航智電流傳感器，在硬件設計中，充分添加了各種保護功能，如輸出保護、過流保護、電源防反插保護，以及輸入電流過載后自恢復功能等，充分保障客戶在各種不同的使用環境中，傳感器都能夠正常工作，不發生損壞。
