- 概述：

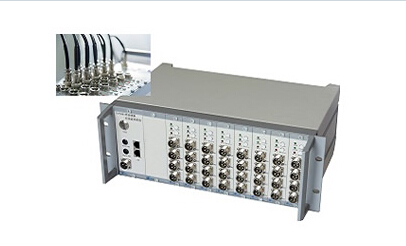

TZT5961動態應力應變測試分析系統是以計算機為基礎、智能化的動態應變測試分析系統。每個機箱最多可內置32或64通道，適用于測量結構應力及其形成的各種物理量，如力、壓力和扭矩等， 并能支持MOOG加載試驗機實現同步加載。
1、應用范圍
1.1 根據測量方案，可完成全橋、半橋、1/4橋（120Ω、350Ω三線制自補償）的應變應力多點高速并行采樣；
1.2 配接各種橋式傳感器，實現各種物理量的測試和分析；
1.3 測點集中，每臺最多64通道，可用于大型結構的動態應變應力等測量；
1.4 可直接對輸入的電壓信號進行多點高速并行采集；
1.5 配接各種熱電偶溫度傳感器，對溫度進行測試和分析；
1.6 四芯航空接插件，可定制進口ODU接插件；
1.7 支持與MOOG各型號的加載試驗機聯機實現同步加載。
2、特點
2.1 外觀設計為3U標準機箱，每臺最多32或64測點，可直接安裝于標準機柜內組成無限測點的動態應變測試系統；
2.2 支持智能導線識別功能，根據預定義模版自動設置測點參數；
2.3 千兆以太網或USB3.0通訊，與計算機實時通訊可長時間實時、無間斷記錄多通道信號，所有通道并行同步工作，每通道采樣速率可達20KHz；
2.4 支持多臺采集儀級聯進行同步測試，采集過程中圖形實時顯示被測物理量變化；
2.5 內置標準電阻，由軟件程控設置全橋、半橋、1/4橋（120Ω、350Ω三線制）的橋路工作狀態；
2.6 半橋、全橋方式采用四線制供橋，具備橋壓自動校準功能，保證遠端橋壓精度，無需測量導線電阻及修正；
2.7 1/4橋方式下所有通道同步自動測量導線電阻并修正；
2.8 支持應變應力現場通道標定，可快速獲知通道當前狀態；
2.9 配合程控自動校準設備可實現電壓、應變自動校準，并可根據用戶自定義模版自動生成標定報告。
1、技術指標
1.1 通道數：4ch/張；
1.2 輸入阻抗：10MΩ+10MΩ；
1.3 輸入保護：當輸入信號大于 ±15V（直流或交流峰值）時，輸入全保護；
1.4 輸入方式： DIF-DC、GND；
1.5 電壓滿度值：±100mV、±1000mV、±10000mV；
1.6 應變滿度值：±3000με、±30000με、±100000με；
1.7 系統示值誤差：不大于0.5％（F.S）（預熱半小時后測量）；
1.8 系統穩定度：0.05％/h（同上）；
1.9 噪聲：不大于 1μVRMS（輸入短路，在最大增益和最大帶寬時折算至輸入端）；
1.10 共模抑制 （CMR）：不小于 100dB；
1.11 共模電壓 （DC或AC峰值 ）：小于 ±10V、DC～60Hz；
1.12 時間漂移：小于3μV/2小時（輸入短路， 預熱1小時后， 恒溫，在最大增益時折算至輸入端）；
1.13 溫度漂移：小于 1μV/℃（在允許的工作溫度范圍內，輸入短路，在最大增益時折算至輸入端）；
1.14 具備導線電阻自動測量功能；
1.15 具備橋路自檢功能；
1.16 輸入過載指示：當輸入信號大于滿度值的95%時，指示燈為紅色，表示過載；
1.17 輸入欠載指示：當輸入信號小于滿度值的 5%時，指示燈為綠色；
1.18 適用電阻應變片阻值：
1.18.1 三線制1/4橋時120Ω、350Ω程控切換；
1.18.2 全橋、半橋：50Ω～ 10000Ω。
1.19 橋路方式： 1/4橋（120Ω、350Ω三線制）、半橋和全橋（4線制供橋）：
1.19.1 供橋電壓：2V、5V、10V、24V分檔切換；
1.19.2 供橋電壓穩定度：小于 0.05％/小時；
1.19.3 最大輸出電流：50mA；
1.19.4 具有橋壓輸出電路保護功能，且橋壓輸出短路不會影響其他通道的正常工作。
1.20 導線電阻范圍：0Ω~100Ω；
1.21 自動平衡范圍：±20000με（應變計阻值的 ±2%）；
1.22 低通濾波器：
1.22.1 截止頻率：10、30、100、300、1k、3k、PASS程控切換；
1.22.2 低通濾波器階：6階；
1.22.3 濾波器類型：巴特沃斯、切比雪夫程控切換。
1.23 抗混濾波器：
1.23.1 濾波方式：每通道獨立的模擬濾波+實時數字濾波組合抗混濾波器；
1.23.2 截止頻率：采樣速率的1/2.56倍，設置采樣速率時同時同步設定；
1.23.3 阻帶衰減：約120dB/Oct；
1.23.4 平坦度（分析頻率范圍內）：小于0.1dB。
1.24 模數轉換器：24位；
1.25 連續采樣速率：所有通道同時工作，每通道最高20kHz；
1.26 通訊方式：千兆以太網或USB3.0兩種方式（訂貨時確定一種）；
1.27 支持智能導線識別；
1.28 功率：32通道功率160W；
1.29 使用環境：適用于GB/T6587-2012-Ⅱ組條件；
1.30 外形尺寸：236mm（寬）×132mm（高）×338mm（深）（半19英寸3U機箱）；
482mm（寬）×132mm（高）×338mm（深）（19英寸3U機箱）；
