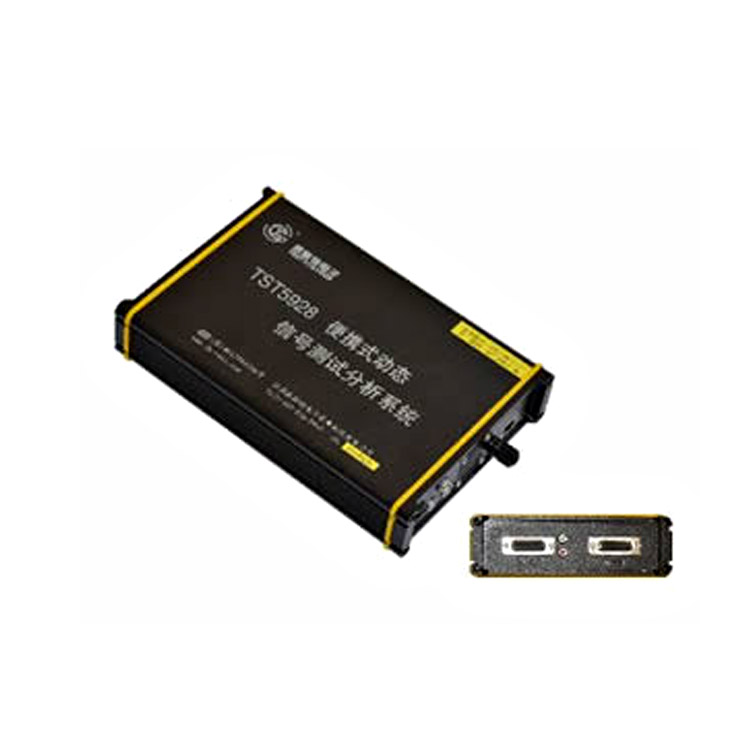

- 1、適用范圍 1.1 內置了24V/4mA偏置電路，采集IEPE壓電式加速度傳感器和傳聲器的輸出信號； 1.2 電壓輸入，對各種電壓信號進行精確測量； 2、特點 2.1 完整的硬件和軟件環境，兼容各種電量和傳感器輸出信號的采集和分析； 2.2 模塊一花設計，通道靈活配置，以太網通訊實現通道無限擴展； 2.3 支持TEDS傳感器接入，根據國際標準，進行傳感器參數自動導入； 2.4 千兆以太網通訊及POE供電（也可外部供電），將TST5928置于測點附近，組成多模塊分布式測試系統； 3.5 IEEE 1588精密時間協議，實現所有通道同步采樣，同步誤差不大于200ns；； 2.6 每通道獨立的24位 A/D轉換器； 2.7 DMA方式實時數據傳送，保證了數據傳送的高速、穩定、不漏碼、不死機； 2.8 實現了數據實時傳輸、實時顯示，利用計算機的硬盤，長時間實時、無間斷記錄多通道信號； 1、技術指標： 1.1 通道數：8通道/臺； 1.2 輸入阻抗：10MΩ+10MΩ； 1.3 同步方式：交換機1588時鐘同步，同步誤差不大于200nS； 1.4 通訊方式：以太網通訊； 1.5 輸入方式：GND、SIN-DC、DIF-DC、AC、IEPE； 1.6 采樣速率：8通道同步，最高采樣速率100kHz； 1.7 頻響：DC～50kHz；（20kHz平坦，截止頻率處-3dB）； 1.8 抗混濾波器： a) 截止頻率：采樣速率的1/2.56倍,設置采樣速率時同時設定； b) 阻帶衰減：-120dB/oct； c) 平坦度（分析頻率范圍內）：±0.05dB； 1.9 A/D轉換器：24bit A/D； 1.10 支持TEDS傳感器接入； 1.11 電壓測量滿度值：±5V、±2V、±1V、±0.5V、±0.2V、±0.1V； 1.12 共模抑制比：≥100dB； 1.13 低通濾波器： a) 截止頻率：3kHz、300Hz、30Hz、PASS； b) 平坦度：小于0.1dB(1/2截止頻率內)； c) 阻帶衰減：大于－18dB/oct； 1.14 電壓測量： a) IEPE電源：4mA/24V； b) 頻響：0.5Hz～50kHz；（20kHz平坦，截止頻率+0.5dB～-3dB） c) 電壓示值誤差：≤0.2%FS； d) 具有TEDS功能：能夠讀取智能傳感器信息； e) 通道隔離度：≥80dB； f) 通道一致性：（滿足A級）； g) 相位差：±1°； h) 幅值比：±0.1dB； 1.15 機號可以程控設置； 1.16 指示燈類型：具備同步指示燈、電源燈、采樣燈； 1.17 供電方式：POE供電或者外部5V供電； 1.18 儀器尺寸：188mmí102mmí32mm； 1.19 重量：0.3kg； 2、使用環境 2.1 溫度： (1)貯存條件：-40℃～60℃； (2)極限條件：-10～50℃； (3)工作范圍：0～40℃； 2.2 濕度： (1)工作范圍：40℃（20～90）%RH； (2)貯存條件：50℃ 90%RH24h； 2.3 振動（非工作狀態）： (1)頻率循環范圍：5～55～5Hz； (2)驅動振幅（峰值）：0.19mm； (3)掃頻速率：小于或等于1倍頻程/min； (4)在共振點上保持時間：10min； (5)振動方向：x、y、z。
