盛鉑科技（上海）有限公司

檢測通 >> 盛鉑科技（上海）有限公司

提供上海變頻器行情

這真不是您需要的產品？
品　　牌：
Sample

直接提問 | 回首頁搜
出廠價：
0

主要規格：
臺

用　　途：

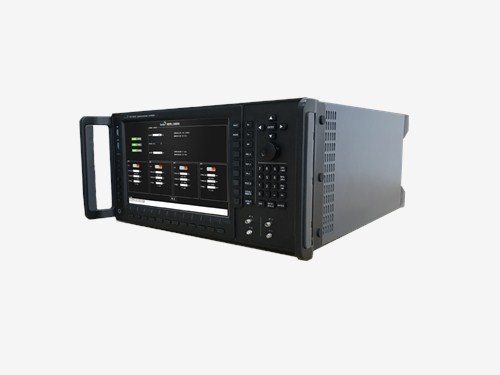

盛鉑科技的FC1000A 寬帶變頻器基于盛鉑科技創新的OBT-HU 一體化儀表平臺和成熟微波毫米波上下變頻

技術，實現寬帶上變頻功能，儀表化操作界面，便于實驗室和外場使用：
全頻帶覆蓋能力：800MHz～50GHz
靈活的中頻信號選擇：100MHz～5GHz
大動態范圍：輸出-120～25dBm；輸入-10～30dBm

1 技術指標

1.1上變頻通道

A.射頻輸出信號頻率范圍：800MHz～20/26.5/40/50GHz

B.射頻輸出信號功率范圍：

a)-120～15dBm

b)-120～25dBm （HPA選件，40GHz以下）

c)-120～20dBm （HPA選件，40~50GHz）

C.中頻輸入信號頻率范圍：0.1～5GHz （中頻相對帶寬10%~50%）

D.中頻輸入信號功率范圍：-10～0dBm

E.通道增益調整步進：0.25dB

F.瞬時帶寬：10MHz/20MHz/50MHz/100MHz/200MHz/500MHz/1GHz/2GHz，八檔可設置

G.雜散電平：-50dBc

H.平坦度：±1.5dB

I.端口駐波系數：1.8

上變頻通道典型測試曲線如下：

1.2 下變頻通道

A.射頻輸入信號頻率范圍：1～20/26.5/40/50GHz

B.中頻輸出信號頻率范圍：0.1～5GHz （中頻相對帶寬10%~80%）

C.射頻輸入信號功率范圍：-70～30dBm

D.增益：90dB

E.通道增益調整步進：0.25dB

F.噪聲系數：8dB （選配LNA選件）

G.中頻輸出信號功率范圍：-10～10dBm

H.瞬時帶寬：10MHz/20MHz/50MHz/100MHz/200MHz/500MHz/1GHz/2GHz，八檔可設置

I. 雜散電平：-50dBc

J.平坦度：±1.5dB

K.端口駐波系數：1.8

下變頻通道典型測試曲線如下：

1.3 本振部分

A.頻率步進：1Hz

B.頻率切換時間：200ns

C.相位噪聲：-80dBc/Hz@1kHz（50GHz頻率）

D.參考輸入標稱頻率：10MHz

E.參考輸入鎖定范圍：-0.05ppm~0.05ppm

F.參考輸入信號功率：1dBm~5dBm

G.參考輸出標稱頻率：10MHz

H.參考輸出頻率精度：0.05ppm

I.參考輸出信號功率：4dBm~6dBm

本振相位噪聲測試曲線如下：

表1 FFC1000A產品配置表

選項編號	功能描述
主機
FFC-1020U-1CH	20GHz超寬帶上變頻器，單通道
FFC-1020U-2CH	20GHz超寬帶上變頻器，雙通道
FFC-1020D-1CH	20GHz超寬帶下變頻器，單通道
FFC-1020D-2CH	20GHz超寬帶下變頻器，雙通道
FFC-1026U-1CH	26.5GHz超寬帶上變頻器，單通道
FFC-1026U-2CH	26.5GHz超寬帶上變頻器，雙通道
FFC-1026D-1CH	26.5GHz超寬帶下變頻器，單通道
FFC-1026D-2CH	26.5GHz超寬帶下變頻器，雙通道
FFC-1040U-1CH	40GHz超寬帶上變頻器，單通道
FFC-1040U-2CH	40GHz超寬帶上變頻器，雙通道
FFC-1040D-1CH	40GHz超寬帶下變頻器，單通道
FFC-1040D-2CH	40GHz超寬帶下變頻器，雙通道
FFC-1050U-1CH	50GHz超寬帶上變頻器，單通道
FFC-1050U-2CH	50GHz超寬帶上變頻器，雙通道
FFC-1050D-1CH	50GHz超寬帶下變頻器，單通道
FFC-1050D-2CH	50GHz超寬帶下變頻器，雙通道
FFC-1020UD	20GHz超寬帶上下變頻器，單通道上邊頻，單通道下變頻
FFC-1026UD	26.5GHz超寬帶上下變頻器，單通道上邊頻，單通道下變頻
FFC-1040UD	40GHz超寬帶上下變頻器，單通道上邊頻，單通道下變頻
FFC-1050UD	50GHz超寬帶上下變頻器，單通道上邊頻，單通道下變頻
選件
HPA0020	功率放大選件，20GHz帶寬
HPA0026	功率放大選件，26.5GHz帶寬
HPA0040	功率放大選件，40GHz帶寬
HPA0050	功率放大選件，50GHz帶寬
LNA0020	可變?cè)鲆娴驮肼暦糯笃鳎?0GHz帶寬
LNA0026	可變?cè)鲆娴驮肼暦糯笃鳎?6.5GHz帶寬
LNA0040	可變?cè)鲆娴驮肼暦糯笃鳎?0GHz帶寬
LNA0050	可變?cè)鲆娴驮肼暦糯笃鳎?0GHz帶寬
PAT0026	程控衰減選件，DC-26GHz
PAT0040	程控衰減選件，DC-40GHz
PAT0050	程控衰減選件，DC-50GHz
