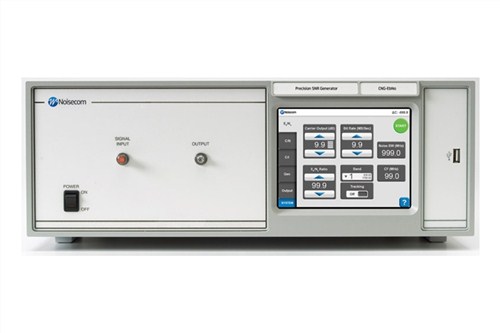

CNG-EbNo是一種向噪聲分析儀提供的全自動精密噪聲，其可在各種范圍的功率級和頻率上在用戶提供的載波和內部發生噪聲之間設置并保持高度精確的比率。
自動化測量：Eb/No, C/N, C/I, C/No
可變輸出功率從-55dBm至+5 dBm
精度為0.2 dB RSS
比特率從1 bps至1 Gbps

CNG-EbNo作為一個自動化的儀器,可以根據設定產生基于使用者提供的載波信號和內部產生的白噪聲的高度精確比例信號。生成的信號可以覆蓋很寬的功率電平和頻率范圍。

CNG-EbNo作為具有高性價比的測試工具, 可以服務于無線通訊,衛星通信,有線電視(CATV) ,軍方通訊和電子防御領域,滿足系統測試和研發工程師對測試重復性和精確度的高要求。

特點

多種操作模式

CNG-EbNo提供五種操作模式：載噪比(C/N), 載噪密度比(C/No), 比特能量噪密度比(Eb/No), 載干比(C/I),和功率表；儀器也可單獨作為個高精度噪聲發生器。

用戶可選配置

根據應用,用戶可以靈活選擇采購配置,含: WCDMA, SATCOM, NASA TDRSS, 有線電視(CATV), HDTV, CDMA, TSMA, UMTS, GPRS L-段的調制解調器, WLAN, WiFi, Bluetooth, WiMax, Inmarsat, Intelsat, 通信和其它一般用途。

直接顯示Eb/No, C/N, C/I, 或C/No

6.25”的彩色TFT觸摸屏提供與當前操作模式對應的輸入/輸出信號的同時顯示，包括載干比(C/I)。

0.2dB的RSS精度

一個大動態范圍的功率表可以測量信號和噪聲，可以達到的比率為±0.2 dB，特別的配置選件可以提供更高的分辨率。

比特速率的設定范圍為1 bps to 999 Mbps,或更高

在比特能量噪密度比(Eb/No)的測試模式，儀器可以根據使用者設定的比特速率自動計算所需配合的噪聲密度。

可變輸出功率

用戶可任意設定輸出功率范圍為-55 dBm到+5 dBm。

真正的RMS功率計

訂制化設計的數字功率表可以覆蓋儀表服務的整個頻段，并可以精確地測量波峰因子比較高到18 db的信號和噪聲。

可以對射頻和微波頻段直接測試

當儀器的配置覆蓋二個分開的頻段時，測試可以直接進行,而不需要特別的轉換電路。

可選跟蹤功能

此功能主要服務于一個基于不穩定的輸入信號而Eb/No為長時間準確性的測試需要。跟蹤選件作為一個自動增益控制器件(AGC)來以0.2 dB的分辨率偏置輸入信號，而載波的輸出電平維持在一個常値，Eb/No也是一樣。

技術指標

操作模式:

C/N, C/No, EbNo, C/I, 噪聲源, 功率表

載波路徑

輸入功率范圍         -55dBm到+5dBm

比較大輸入功率         +21dBm (安全)

輸出功率范圍         -55dBm 到+5dBm

標稱增益              ±1.0dB

增益分辨率步長為         0.1 dB( 0到-60dB)

增益平坦度             ±0.2dB (70MHz±20MHz)

                    ±0.3dB (140MHz±40 MHz)

                    ±0.4dB (其它)

群延遲                ±0.20 ns/40 MHz（對于頻率大于20MHz）

三階交調點           +29dBm(典型)

跟蹤增益范圍(Ubpt01)       +4dB到-4dB

跟蹤更新速度         100毫秒(標準)

噪聲路徑

輸出功率范圍         -55dBm 到+5dBm

平坦度                 ±0.2dB/40MHz ±0.3dB/80MHz

                     ±0.4dB/200MHz ±0.5dB/300MHz

衰減范圍             60dB(步進0.1dB)

比率精度             ±0.2dB RSS, ±0.3dB WCU

功率計測量范圍           -55dBm 到+5dBm

功率計精度           ±0.5 dB

功率計平均             10到65,535. 每個采樣需要約2.2毫秒

控制：               本地，TCP/IP，和IEEE-488(選件)

ganrao輸入              -4dBm±2dB,頻率范圍等于噪聲帶寬

RF連接接口          BNC-75Ω(低于800 MHz時),N-type母頭50Ω (高于800MHz時)

\
