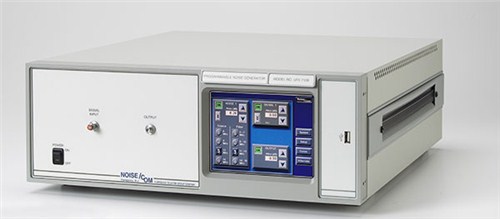

UFX7000A系列
架構靈活的遠程控制儀器
UFX7000A系列儀器提供寬頻高斯噪聲，并且在整個噪聲頻帶中平面度都很高。其標準型儀器提供不同噪聲頻帶和輸出功率級，但能以1dB的步長衰減至127dB，并能選擇多種不同類型的接頭。由于采用靈活的架構，因此可選擇內部接合器，以及實現0.1dB的衰減步長和4條獨立的濾波通道。這些濾波通道可以是內部的，也可外部鏈接。這種儀器可根據特定需求進行修改，但具體定價和發售情況，請咨詢廠家。
功能和優點：
?提供N型、BNC型或SMA型接頭
?衰減127 dB，步長為1 dB，或可選地為0.1 dB
? 2GHz以上的儀器總共衰減79.9 dB
?可選的信號通路衰減器
?采用SP6T開關，允許四條內部/外部濾波通道
?帶通、低通、高通或陷波濾波器（請咨詢工廠）
?標準以太網，或可選的GPIB遠程控制器
?可選的后面板連接器
規格：
輸出高斯白噪聲
噪聲頻帶 達40 GHz
輸出功率高達+30 dBm
衰減 衰減127 dB；1dB步長
可選步幅0.1 dB
>2GHz的裝置總衰減為79.9dB
低失真信號路徑
標準接頭 SMA凹頭
顯示器 6.25寸彩色VGA TFT觸摸屏
尺寸： 17.22英寸寬 x 6.30英寸高（包含支撐腳） x 19.5英寸深
在桌面上使用時，向下折疊支腳
功率 115 VAC, 60 Hz
操作溫度：-10°至+65°C
UFX7000A系列 輸出特性
型號
頻帶
功率
dBm/Hz（dBm）
平坦度（dB）
uV/root（Hz）
UFX7101A
10 Hz至20 kHz
+13
-30
±0.5
7071
UFX7103A
10 Hz至500 kHz
+13
-44
±0.5
1414
UFX7105A
10 Hz至10 MHz
+13
-57
±0.5
316
UFX7107A
100 Hz至100 MHz
+13
-67
±0.75
100
UFX7108A
100 Hz至500 MHz
+10
-77
±1.0
31.6
UFX7109A
100 Hz至1 GHz
+10
-80
±1.5
22.4
UFX7110A
100 Hz至1.5 GHz
+10
-82
±1.5
18.2
UFX7111A
1 GHz至2 GHz
+10
-80
±1.5
22.4
UFX7112A
1 MHz至2 GHz
0
-93
±2.0
5.01
UFX7113A
10 MHz至3 GHz
0
-95
±2.5
5.01
UFX7124A
2 GHz至4 GHz
-10
-103
±2.0
1.58
UFX7126A
2 GHz至6 GHz
-14
-110
±2.5
0.71
UFX7128A
10 MHz至10 GHz
-17
-117
±3.5
0.3251
UFX7218A
2 GHz至18 GHz
-20
-122
±2.0
0.18
UFX7240A
2 GHz至40 GHz
-20
-126
±4.0
0.11
