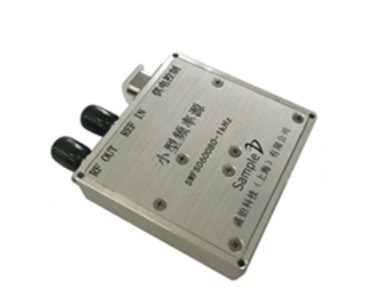

頻率源模塊,品牌,型號,盛鉑供
頻率源模塊產品基本信息
- 工作頻率范圍：6~8GHz
- 跳頻時間：最小40μs
- 相位噪聲：7GHz載波-93dBc/Hz@1kHz
- 典型工作電壓：+6V和+15V，對應典型工作電流：200mA和15mA
- 內部集成VCO，體積小，尺寸：50mm*47mm*12mm
- 控制接口：J30J-9ZKP & SPI
- 典型應用：測試測量、儀器儀表、RF/微波電路等
產品可按需定制，支持點頻輸出、不同步進輸出，不同頻段輸出。
性能指標（TA = +25℃, Vcc=+6V、15V）
參數
最小
典型
比較大
單位
輸出信號參數
輸出頻率范圍
6
8
GHz
輸出波形
正弦波
輸出功率（含測試曲線，見前頁）
-8
-5
0
dBm
頻率步進
1
KHz
跳頻時間
40
50
100
μs
雜散
-75
-65
dBc
諧波
-25
-20
dBc
Fout/2諧波
-35
-30
dBc
工作電壓
+5.5
+6.0
+6.3
V
+13.0
+15.0
+18.0
V
工作電流
+5.5V供電
180
200
220
mA
+15V供電
10
15
20
mA
外部參考信號
輸入信號頻率
50
100
350
MHz
輸入信號功率
+0
+6
+12
dBm
雜散
-80
-75
dBc
輸入信號精度
±0.1
±0.5
±1
ppm
極限參數
工作溫度范圍
-40~+75
℃
儲存溫度范圍
-40~+85
℃
VCC+6V端比較大輸入
+6.5
V
VCC+15V端比較大輸入
+20
V
比較大參考輸入
+18 dBm /+5.6Vpeak
相位噪聲(dBc/Hz)*
頻率
頻偏
6GHz
典型值(比較大值)
6.5GHz
典型值(比較大值)
7GHz
典型值(比較大值)
7.5GHz
典型值(比較大值)
8GHz
典型值(比較大值)
1kHz
-92(-90)
-93(-90)
-93(-90)
-92 (-90)
-91 (-90)
10kHz
-95(-95)
-97(-95)
-95 (-95)
-94 (-92)
-93(-92)
100kHz
-90 (-90)
-90(-90)
-91(-90)
-90(-90)
-90(-90)
1MHz
-118(-110)
-120(-110)
-124(-110)
-119(-105)
-121(-105)
備注：
1、 該產品的相噪、雜散、諧波、輸出功率等指標測試條件如下：
外部參考信號
輸入參數
數值
單位
輸入信號頻率
100
MHz
輸入信號功率
+13±2.0
dBm
頻率穩定度
±0.1
ppm
相位噪聲
-150@1kHz
dBc/Hz
-160@10kHz
dBc/Hz
-163@100kHz
dBc/Hz
-170@1MHz
dBc/Hz
2、上述相位噪聲均是在參考頻率100MHz，鑒相頻率50MHz時測得；3、參考頻率的穩定度應盡可能高，以保證相位噪聲良好；4、外部參考環境干擾大或所提供的參考頻率指標較差，則所得相位噪聲和雜散也會相應變差；5、若需要某個點頻輸出，則可根據用戶對其他指標的要求進行定制。
