一、設備型號及名稱

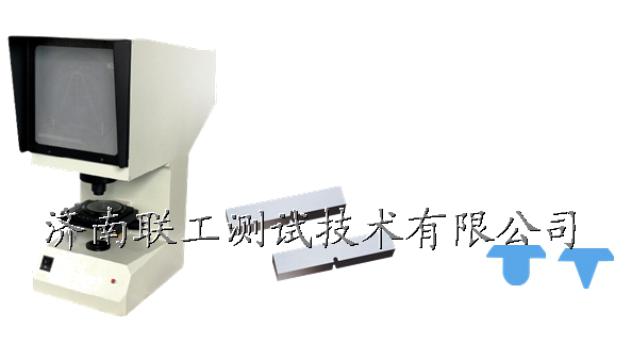

        CST-50M夏比沖擊試樣缺口投影儀

二、設備用途與特點

        夏比沖擊試驗對于沖擊試樣缺口要求嚴格，缺口的微小變化，都會引起試驗結果出現誤差，為保證加工出的沖擊試樣缺口合格，缺口的加工質量檢驗是一個重要的控制手段。目前用光學投影放大檢查是唯一切實可行，并能保證沖擊試樣缺口質量的方法。CST-50M型夏比投影儀是我公司根據ASTM E23-02a《材料缺口試樣標準沖擊試驗方法》7.1.3和GB/T229-2007對沖擊試樣缺口的要求而設計、開發的一種專用于檢查夏比V型(深2mm)和U型(深2mm)沖擊試樣缺口加工質量的專用光學儀器，是廣大冶金、鍋爐壓力容器、車船和工程機械制造及科研等部門理化實驗室的必備專用設備。本設備是利用光學投影方法，將沖擊試樣缺口輪廓放大投射到投影屏上，與投影屏上沖擊試樣V型或U型缺口標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格。本設備僅需電源，操作簡便，檢查對比直觀，效率高，體積小，便于移動，易維護。突出特點：本設備屏幕上標有明顯刻度，并標有公差帶、角度值和深度線，可精確讀出缺口誤差，滿足美標、歐標ASTM E23，EN 10045，ISO 148，ISO 83、GB/T229-2007等一些國際相關標準的要求。也可根據客戶的要求定做，滿足檢測3mm或5mm沖擊試樣缺口的需要。

三、主要技術規格

1、放大倍數：50× 物鏡放大倍率：2.5× 投影物鏡放大倍率：20×

2、投影屏直徑：Φ200 mm

3、工作臺尺寸：方工作臺：(110×125)mm圓工作臺：Φ90 mm工作臺玻璃直徑：Φ70 mm

4、工作臺行程：縱向：±10 mm橫向：±10 mm升降：±12 mm(無刻度)

5、工作臺轉動范圍：0°-360°（無刻度)

6、光源(鹵鎢燈)：12V 100W

7、電源：220V 150W

8、外形尺寸(長×寬×高)：(510×220×600)mm

9、重量：約20kg
