一、設備型號及名稱

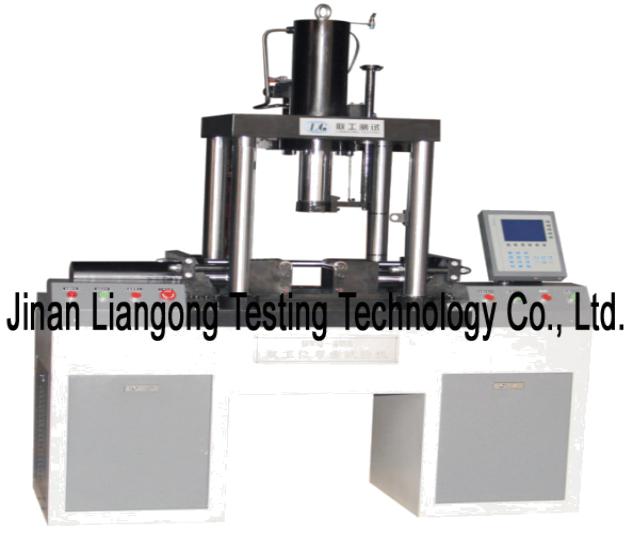

GBW-40A立式雙工位液壓彎曲試驗機

二、執行標準

GB/T 232-2010 《金屬材料彎曲試驗方法》 GB 1499.1-2007《鋼筋混凝土用鋼 第1部分：熱軋光圓鋼筋》 GB 1499.2-2007《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》 等相關標準要求。

三、產品簡介

• GBW-40A型立式雙工位液壓彎曲試驗機采用液壓加荷與單片機系統相結合的技術，主要用于對金屬或者非金屬材料或產品的工藝性彎曲試驗。其由試驗主機、油源（液壓動力源）、測控系統、試驗器具四部分組成。 GBW-40A型彎曲試驗機滿足GB/T 232-99金屬材料彎曲試驗規定要求。彎曲距離通過水平油缸行程調節，使用非常方便。 試驗力全程不分檔，試驗力分辨力優于1.5N、試驗力示值相對誤差±1%以內、試驗量程范圍1％－100％。 該試驗機既可用于冶金建工質檢部門、生產企業螺紋鋼彎曲、也可用于建筑工程原材料、鋼筋焊接點彎曲性能檢測，是冶金企業、科研機構、質檢、建筑工程、鐵路、交通、大專院校及有色金屬行業進行材料彎曲性能檢驗和研究的常用設備。

四、規格及參數

1、彎曲圓試樣最大直徑： Φ40mm

2、彎曲扁試樣最大厚度： 20mm

3、彎曲角度范圍： 0～180度（用位移代替）

4、位移測量分辨力： 0.008

5、最大系統工作壓力： 31.5MPa

6、支輥規格： Φ40*140

7、彎心直徑范圍： D＝Φ6～Φ160（供用戶選擇配置）

8、縱向彎曲最大試驗力： 300KN

9、縱向活塞工作行程： 270mm

10、雙工位夾緊額定壓力： 160KN*2

11、雙工位活塞單個行程： 200mm

12、活塞行進速度： V1=80mm/min

13、活塞回程速度： V2=160mm/min

14、電 機 功 率 ： N=1.5KW

15、工 作 電 壓 ： 380V/220V

16、外形尺寸 1426×500×1850mm

17、 機器重量 1020Kg
