JG3050水平垂直燃燒試驗機XWR—2408

產品簡介：

本燃燒試驗裝置是根據標準的要求測試絕緣體或被覆體的防火情形。該裝置具有準確度，自動計時，自動結束試驗，操作簡單方便等優點。燃料，瓦斯，甲烷。

滄州冀路提供的燃燒機適用于各種材料之耐燃性試驗。參照標準：《GBT 2408-2008 塑料燃燒性能的測定 水平法和垂直法》《JGT 3050 建筑用絕緣電工導管及配件》。

一、垂直試驗要求：

垂直試驗時，將試件置于內火焰頂端，燃燒15秒，熄滅15秒，重復5次后，依標準規定，檢查試件被焚情形。

水平試驗時，將試件最左邊尺規點置于內火焰（垂直）頂端，燃燒30秒后移開火焰，依標準規定，檢查試件被焚情形。

全自動型，可設定燃燒時間，熄滅時間及重覆次數，點燃母火可自動完成耐燃試驗。

二、水平試驗要求：

水平燃燒時，將試件水平置于內火焰頂端，30秒及以下直至燃燒，然后撤離噴燈，依標準規定，檢查試件被焚情形。傾斜燃燒時，將試件與水平成90度置于內火焰頂端，30秒及以下直至燃燒，然后撤離噴燈，依標準規定，檢查試件被焚情形。

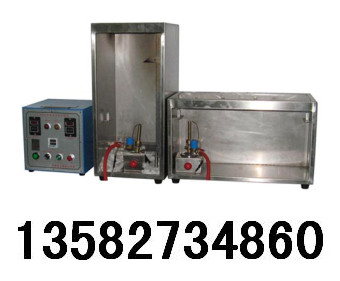

{注：立式燃燒箱置于控制箱左方，臥式燃燒箱置于控制箱右方；將兩燃燒箱之帶電磁閥噴燈插接線接于控制箱右側之端子位（V→V→V垂直式 /1→1→1水平式），并將兩燃燒箱之帶電磁閥噴燈瓦斯管接頭連接瓦斯源。如此，控制箱便可控制燃燒狀況。

1、控制箱：本機所有動作由此箱控制（除引燃母火），本箱右側端子分別連接臥式和立式之電磁閥信號線，可控制火焰的燃燒。

2、立式燃燒箱：供垂直式燃燒用或供水平和傾斜燃燒用，含火焰噴嘴及夾具。

3、臥式燃燒箱: 供水平式燃燒用，含火焰噴嘴及夾具。}

三、主要技術參數：

1、計時精度：1s

2、本生燈：管長100±10mm，內徑：9.5±0.5mm

3、本生燈傾斜：45°

4、本生燈蘭色火焰高度：20mm可調

5、本生燈必要時可在垂直方向手動升降

6、試樣尺寸：長125±5mm，厚3.0±0.2mm

四、主要配置：

1、主機箱體：垂直燃燒、水平燃燒

2、燃燒部分由：本生燈、電磁閥、高壓點火器、煤氣管、調壓閥等

3、控制箱由：噴火計時器、停噴計時器、燃燒計數器等組成

4、定時器：電子式四位數

5、電源：220V

6、體積：31×25×35cm；65×35×35cm；35×40×68cm

7、重量：30kg；        11kg；        13kg

五、使用方法提示

1、依說明書規定電壓，將控制箱電源線連接電源。

2、打開電源開關，選擇臥式燃燒或立式燃燒方式，并先將自動/手動選擇鈕撥至手動位，打開瓦斯閥門，約經5秒后開始點火，調整閥門大小以控制瓦斯流量，使外焰高度約為13公分，內焰高度約為4公分。

3、將自動/手動選擇鈕撥至自動位，設定燃燒時間于左側計時器，設定停燃時間于右側計時器，同時，設定燃燒時間于計時器。

4、待各項設定完成，將試件夾于夾具處，按動開始鍵即可自動開始燃燒。

5、當達到燃燒次數后，即自動停止燃燒。

6、依據相關標準，判斷試驗結果。

六、維護與保養

1、機器上要保持清潔，經常要作清掃工作

2、使用本燃燒機時須特別注意安全，四周避免放易燃物。

3、試驗結束后，應立即關閉瓦斯。

4、機器要專業人員保管及試驗，并且作好接地工作

七、注意事項：

當產品的周圍著火時，應確保不致引起燃燒蔓延，水平－垂直燃燒試驗是模擬電子電工產品周圍環境發生著火的早期情況，用模擬技術評定著火危險性。試驗設備適用于電工電子產品家用電器的部件，零件和組件，如：電線電纜,家用電器的絕緣外殼、開關面板、印刷電路板以及絕緣材料等。

八、特點：

試驗儀由試驗部分和控制部分組成采用分體設計，方便現場安裝和調試。試驗箱外殼及重要部件采用不銹鋼制造，耐煙、氣腐蝕?？刂葡到y自動化程度高，時間數字顯示，觀察記錄方便，使用穩定可靠。符合UL94、GB1120、GB5169.7、GB/T2408及IEC標準等。

九、附件清單

1、瓦斯閥管 1套

2、火焰高度尺 2個

3、說明書 1份

4、合格證書 1份
