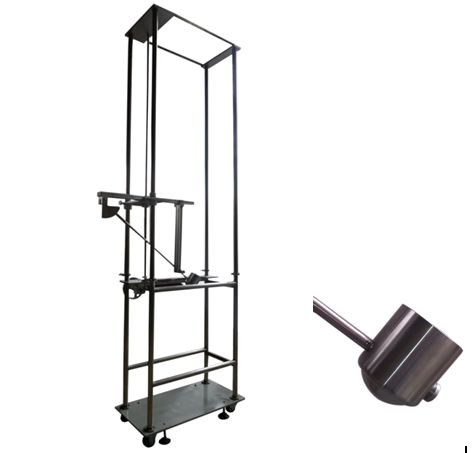

- 擺錘沖擊試驗裝置 一、 產品概述 依據IEC60068-2-75，IEC 62262 ，高壓開關標準要求制作：GB7251-2013《低壓成套開關設備和控制設備》、GB3906-2006 《3.6KV-40.5KV交流金屬封閉開關設備和控制設備》、GB/T 11022—2011《高壓開關設備和控制設備標準的共用技術要求》、GB/T 1984—2014 《高壓交流斷路器》、GB/T 7674-2008 《額定電壓72.5kV及以上氣體絕緣金屬封閉開關設備》等。 二、用途： 主要用于JP柜、低壓開關柜、電纜分支箱、計量表箱、LED燈具等產品的機械碰撞試驗，通過更換不同類型的錘擊頭實現各種能量的碰撞試驗。本裝置具有操作簡單，使用方便，安裝快捷等優點。 二、 技術參數 1、擺桿：長度1000㎜，外徑15.9 mm、壁厚1.5 mm的鋼管，與錘頭構成各等效質量； 2、沖擊點上下可調，行程200-1200mm,可定制高度，沖擊裝置前后左右可移動。 3、撞擊錘頭見表1撞擊元件特性，配2，5,10,20J錘頭擺桿，50J選配。 4、沖擊能量、等效質量與跌落高度對照見表2 跌落高度。 5、IK等級參數對應表見表3 IK代碼及其相應碰撞能量的對應關系 6、結構原理：試樣為正常安放，調整沖擊點，定位沖擊裝置，按釋放桿錘頭自由沖擊試樣。
