代理HOLO貝塞爾振幅調制螺旋相位片螺旋相位板

這真不是您需要的產品？
品　　牌：
HOLO

直接提問 | 回首頁搜
出廠價：
10000

主要規格：
拓撲荷數1~12

用　　途：
產生漩渦光束或光學漩渦

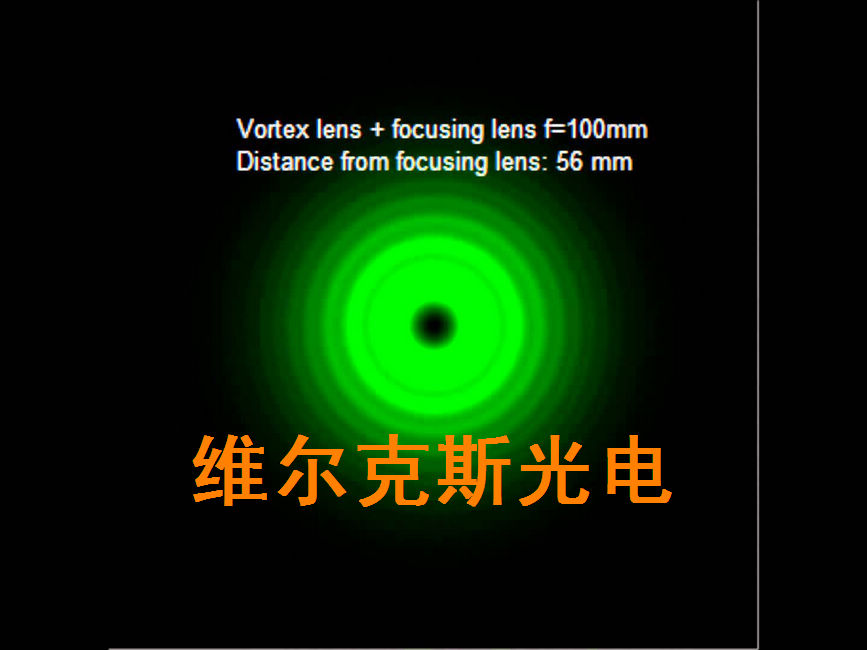

維爾克斯光電代理HOLO貝塞爾振幅調制螺旋相位片螺旋相位片，隨機相位片復合型相位片漩渦光束光學旋渦漩渦光元件渦旋光束元件方形光斑螺旋相位片，提供不同的渦旋拓撲荷拓撲荷數供用戶選擇。激光通過螺旋相位片之后會產生光學漩渦，光學漩渦是一類具有螺旋相位波前結構的光束，其波前沿傳播方向上的軸螺旋前進，這種旋轉導致光束在光軸處相互抵消，投影到一個平面上看起來像中心暗孔的光環，這類光波通常被稱作光學渦旋，也可以稱為漩渦光束或渦旋光。所謂光學漩渦即具有連續螺旋狀相位的光束，光束的波陣面既不是平面，也不是球面，而是像旋渦狀，具有奇異性。渦旋光束具有柱對稱的傳播性質，此種光束的渦旋中心是一個暗核，在此光強消失，其在傳播過程中也保持中心光強為零。渦旋光束的相位波前成螺旋形分布，所以波矢量有方位項，且其繞著渦旋中心旋轉。而正是因為這個旋轉，光波攜帶了軌道角動量。在這個螺旋相位的中心具有奇異性，因為此處的相位是不確定的，而且場振幅也消失了，因此漩渦光的中心形成了 “黑心光束”。獲得渦旋光束最通用的方法就是采用螺旋相位片，螺旋相位片能夠充當相位特征f(x,y)的單色項的光學元件。螺旋相位板也是目前獲得漩渦光最簡單、直接的方法，其能夠方便地設計漩渦光的直徑和拓撲荷數，滿足用戶的各種需求。螺旋相位板也稱為螺旋相位片、漩渦光元件、貝塞爾振幅調制螺旋相位片，螺旋相位片的英文翻譯為Spiral Phase Plate或Vortex，渦旋光束元件，是相位板的一種，相位板英文名稱為Phase-plate。維爾克斯光電提供最全面的螺旋相位片產品，有高達數百種標準產品，不僅在波長上涵蓋193nm~10.6um的激光波段和0.1THz~4THz的太赫茲波段，而且包含1~12個拓撲荷數，還包括臺階型和連續面型兩種表面結構，能夠滿足用戶的各種需求。螺旋相位板的工作原理：激光螺旋相位板是一種獨特的光，它的結構是完全的螺旋形或螺旋相位臺階，其目的是控制激光束的相位。旋轉螺旋臺階的表面結構被描繪在下方圖1：從 “樓梯”的頂部算起，總的刻蝕深度是一個激光波長和基板折射率的函數。一般來說，刻蝕深度與激光波長在同一量級。因此，每個渦旋相位板都是針對特定波長作用。如果用戶希望使用光學渦旋相位板稍微改變波長，我們可以模擬預期能得到的效果。螺旋相位片的特點：激光通過螺旋相位片之后產生的光學渦旋具有三大主要特性：螺旋相位波前結構、確定的光子軌道角動量（OAM）以及暗心結構。在螺旋相位片產生的環形光斑上，光的相位隨著旋轉角度單調變化，相位的變化量和角度已經拓撲荷數有關。渦旋光束之所以應用非常廣泛，特別是在光學操控領域極具優勢，是因為渦旋光束所具有的螺旋波面可以聚焦成環形的光陷，而這個環形的光陷就是光學渦旋。漩渦光拓撲荷數拓撲荷數是螺旋相片最重要的基本參數，通常用m表示，也可以被稱為光學拓撲荷。注：某些粒子的特性在場變形下保持不變，這樣的守恒律稱為拓撲，其守恒荷稱為拓撲荷。要實現調整渦旋光束的軌道角動量，可以通過改變波前的螺旋繞數m，或者也可以通過增大光子流。由于每一個光學渦旋都具有一定的螺旋規模，若軌道角動量固定，則會給要求幾何或光子密度保持不變的應用帶來一些限制。螺旋相位片的設計考慮螺旋相位板要求輸入激光束是一個準直單模式（TEM00）高斯光束，它轉換為一個輸出軸對稱模式TEM01。輸入激光束最好具有較大的光束直徑，有如下兩個好處：第一，大的光束直徑可以降低其對DOE對準公差的靈敏度。其次，一個更大的輸入光束將實現較小的渦點，這許多應用都希望獲得的理想結果。對螺旋相位板光緒系統中各光學元件的位置進行精確控制，能夠減少參數誤差對系統性能的影響。光路上所有光學元件應該是高質量、高精度的，以免引進波前誤差或表現下降。包括鏡子應該具有很高的平整度，大光束可以減小的鏡子平整度的影響和減少局部畸變的敏感性。建議光學螺旋相位板放在激光束腰位置，否則會降低輸出光束的質量。然而，如果輸入光束具有小發散角（＜1o），而且在確切的工作距離，則不會對輸出產生明顯的作用。如果，由于機械或其他約束，螺旋相位板（DOE）不能放在激光束腰位置，螺旋相位板和激光束腰間的距離是需要考慮的。隨著光束發散，會產生的波前像差和輸出光束的干涉/波紋圖案，其強度是距離的函數，并隨著距離的增長而增長。螺旋相位片的應用：螺旋相位片已經在現代多項科技中取得了廣泛應用，其產生的光學漩渦不僅可用于增大激光腔的模體積，光的光導，頻率移動，角動量的改變，而且還可以作為在自聚焦介質中的暗孤子。渦旋光束所擁有的軌道角動量更可用于自由空間光通信的信息解碼。不過，最為突出的還是其在光學微操控領域中的應用，如對微粒和原子的光陷，捕獲和引導粒子，旋轉吸收的粒子等。螺旋相位片的研究發展非常迅速，已經用于顯微鏡的光鑷，高速無線電漩渦通信（可傳輸每秒 2.5Tb 的數據），取代普通流式細胞篩選機的“光鑷”（Optical Tweezer），作為束縛粒子的“勢阱”，作為調整粒子旋轉方向的“光學扳手（Optical Spanners），量子信息技術的密碼通信（利用渦旋光拓撲荷可任意改變的特點），此外，螺旋相位片在成像、計算等領域也有應用。基于螺旋相位片產生的渦旋光束和光學渦旋具有復雜性和多樣性的特征，還有它們所具有的應用潛力，極大地受到了人們的關注。渦旋光束可以作為光學鑷子(光鉗)、光學扳手和原子電動機等，這些都可以用于操控某些微觀粒子(包括中性原子或分子等)。渦旋光束和光學渦旋的研究領域可謂深遠，基于渦旋光束和光學渦旋這一研究課題的基礎性和前瞻性，它對光的本性認識具有深刻的影響。維爾克斯光電盡全力為國內的相關應用團隊提供服務，希望在未來創造更多有價值的研究成果及應用。 Holoor螺旋相位片的標準規格 1. 1064nm, f=100mm, Beam Dia 5mm 型號激光波長 [nm] DOE透鏡尺寸[mm] 典型效率 [%] 拓撲荷數圓環光斑外徑[mm] VL-215-I-Y-A 1064 25.4 95 3 111.36 VL-216-I-Y-A 1064 25.4 95 2 81.55 VL-217-I-Y-A 1064 25.4 90 1 54.73 VL-218-I-Y-A 1064 25.4 92 4 142.79 VL-209-I-Y-A 1064 25.4 95 1 54.73 VL-227-I-Y-A 1064 11 92 3 111.36 VL-204-I-Y-A 1064 11 92 1 54.73 VL-214-I-Y-A 1064 25.4 95 1 54.73 VL-208-I-Y-A 1064 25.4 92 1 54.73 VL-219-I-Y-A 1064 25.4 95 3 111.36 VL-220-I-Y-A 1064 25.4 95 2 81.55 VL-221-I-Y-A 1064 25.4 37*** 1 54.73 VL-222-I-Y-A 1064 25.4 37*** 1 54.73 VL-224-I-Y-A 1064 25.4 37*** 1 54.73 VL-225-I-Y-A 1064 25.4 92 6 209.44 VL-226-I-Y-A 1064 11 95 3 111.36 VL-206-I-Y-A 1064 11 95 1 54.73 VL-228-I-Y-A 1064 11 92 6 209.44 VL-229-I-Y-A 1064 11 92 2 81.55 VL-230-I-Y-A 1064 25.4 95 6 209.44 VL-231-I-Y-A 1064 25.4 95 4 142.79 VL-232-I-Y-A 1064 11 95 6 209.44 VL-233-I-Y-A 1064 11 95 12 411.57 VL-234-I-Y-A 1064 11 95 2 81.55 VL-235-I-Y-A 1064 11 95 4 142.79 VL-236-I-Y-A 1064 25.4 95 12 411.57 VL-237-I-Y-A 1064 11 92 5 175.3 VL-238-I-Y-A 1064 11 95 5 175.3 VL-239-I-Y-A 1064 25.4 92 12 411.57 VL-240-I-Y-A 1064 11 92 12 411.57 VL-241-I-Y-A 1064 25.4 92 8 276.09 VL-242-I-Y-A 1064 11 92 8 276.09 VL-243-I-Y-A 1064 11 92 4 142.79
