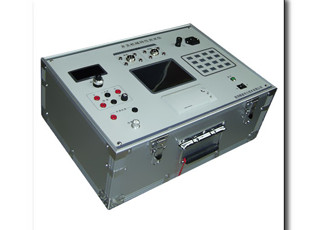

RF220開關機械特性測試儀

產品綜合特點：

該產品可同時測試最多6個斷口開關。可完成本機測試，即通過本機的鍵盤操作，LCD顯示屏顯示測試曲線，可保存15條測試記錄，測試結果可即時打印出結果。真正實現在完全滿足IEC新標準要求下制作的便攜式儀器。

綜合功能：

• 精確的采樣技術，采樣頻率40KHz，幅值精度16位。
• 本儀器具備彩色LCD顯示功能，能在測量現場顯示控制過程和測量結果，并打印結果。
• 儀器操作方便，具有自動測試功能，完成普通的單合、單分測試僅需按一下測試按鈕，即可以完成測試和結果顯示過程。
• 儀器自動識別合、分閘，防止用戶錯誤操作。
• 能夠實現開關單分、單合、合分、分－θ－合分、分－θ－合分－t－合分、合分－t－合分六種測試。
• 測量時可以選擇不安裝傳感器，而使用輔助觸點進行粗測。
• 可以選擇將傳感器安裝在斷口1或斷口2中A、B、C三相中的任意一相，靈活設置。
• 既可以用位移傳感器進行測量，也選擇角位移傳感器測量。
• 測試的控制方式包含內控、外控、手力合分三種方式。
• 能準確測試出分、合閘線圈的電流峰值以及變化曲線。
• 可以根據“占總行程百分比”、“占開距的百分比”、“時間”、“行程”四種定義方式分別定義觸頭運動速度，滿足各種速度測試要求。
• 能直接精確測量觸頭開距。
• 能測量并顯示端口波形、反彈幅值、彈跳、超程、過沖等。
• 可測試不同期、分、合閘速度、時間等斷路器機械特性參數，兼顧舊標準要求測試的項目，同時涵蓋了新標準要求測試項目。

主要技術參數：

• 電源：AC 220V±10％   50Hz
• 工作溫度：－10～60℃
• 內置直流電源最大輸出電流：10A           可調電壓范圍：25～300V
• 允許外接電源：0～10A（注：當電流大于10A時需外加交流接觸器）
• 時間－行程特性曲線采樣頻率：40KHz      采樣分辨率：16位
• 時間分辨率：0.025ms
• 合（分）閘時間測量范圍：0～999.9ms     合（分）閘不同期測量范圍：0～99.99ms
• 速度測量范圍：0～15m/s                 分辨率：0.0023 m/s
• 平均速度測量范圍：0～15m/s
• 開距測量范圍：0～999.99mm
• 線圈電流波形采樣頻率：10KHz           采樣精度：≤0.1％
• 線圈電流測試范圍：0～15A（標配）
• 根據客戶的要求可以定制測量范圍0～300A
