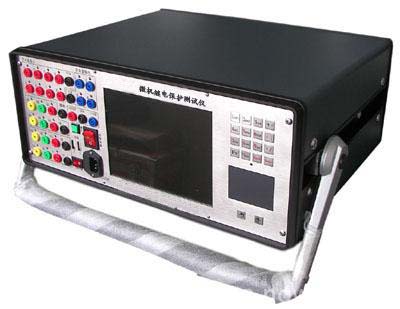

HS6630微機繼電保護測試儀

產品特點：

1、各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。

2、單機獨立運行，內置高性能工控機，主頻300--600MHz，運行Windows XP操作系統。 3、國內同行業首先采用進口拉絲不銹鋼面板，不銹鋼鍵盤，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸,分辨率為800×600的TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用。

4、主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度。

5、功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。

6、采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。

7、可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。 8、具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。

9、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。

10、具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。

技術參數：

1、交流電流源：

幅值范圍：  6×（0-30A）/相  精度：0.2%

六相電流并聯輸出最大值： 180A

相電流長期允許工作值： 10A

功  率： 300VA/相 六相并聯

最大功率： 900VA

六相并聯最大輸出時允許工作時間：10s

頻率范圍： 0--1000Hz；  精度：0.001Hz

諧波次數： 2--20次；

相位： 0--360°； 精度：0.1°

2、直流電流源： 幅值：20A/相；

  功率：300VA/相；  精度：0.2%

3、交流電壓源： 幅值范圍 ：6 ×（0--125V）；   精度：0.2%

線電壓范圍： 0--250V 相電壓/線電壓輸出功率 ：70VA/100VA

頻率范圍：0--1000Hz；   精度：0.001Hz

諧波次數： 2--20次

4、直流電壓源： 相電壓輸出幅值：0--±150V；   精度：0.2%

線電壓輸出幅值：0--±300V;

相電壓/線電壓輸出功率：90VA/180VA

5、開關量端子: 開關量輸入端子：8對 空 接 點： 1--20mA，24V 裝置內部有源

電位翻轉：0--6VDC為低電平             15--250VDC為高電平

開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A。

6、時間測量范圍: 范圍  1ms~9999s;    測量精度  1ms

7、電源：AC220V±10%
