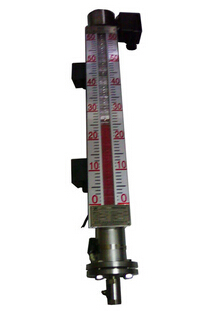

金湖宏創UHZ型保溫型磁翻板液位計

這真不是您需要的產品？
品　　牌：
宏創

直接提問 | 回首頁搜
出廠價：
800

主要規格：
HC-UHZ

用　　途：
粉未冶金，燒結光亮爐，真空爐，冶煉爐，玻璃，煉鋼爐及陶瓷及工業鹽浴爐

HC-UHZ型保溫型磁翻板液位計結構是在原基礎上增設保溫隔套管，保溫連接管與設備保溫系統相連接，通過開啟閥門的大小即可達到所需的溫度，適用用與介質對奧氏體不銹鋼不腐蝕，介質高溫汽化，凝固點低的場合。 TX-UHZ型保溫型磁翻板液位計基本參數（1）連接法蘭中心距離L（mm）：350~15000 （2）介質密度（g/cm3）：0.425~2 （3）操作溫度（℃）：-40~450 （4）壓力等級（MPa）：0.6，1.0，1.6，2.5，4，6.3 HC-UHZ型保溫型磁翻板液位計是由本體、浮標、翻板箱等部件組成，其工作原理是根據阿基米德定律，利用磁性浮標驅動雙色薄片來顯示液面的位置，采用雙色（黑色呈氣相，紅色呈液相）翻片顯示。當液面上升時，液相翻板翻成紅色，液面下降時，氣相翻板翻成黑色，從而醒目指示容器內的液位變化，指示連續直觀醒目、無盲區，在任何情況下都不會出現假液位。而且結構簡單，安裝維修方便，量程大，設計壓力高使用壽命長，使用范圍廣。 HC-UHZ型保溫型磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。配置上、下限開關輸出，可實現遠距離報警、限位控制。配置變送器，可實現液位的遠距離指示、檢測與控制。根據在容器安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和 ABS 工程塑料兩種材質；其中 ABS 特別適用于酸、堿等腐蝕性介質。 HC-UHZ型保溫型磁翻板液位計結構特點 l 基本型液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉 180 。液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。 l 上下限開關輸出利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現 ON-OFF 控制或報警。 l 電遠傳在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成 0~10mA 或 4~20mA 的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。 HC-UHZ型保溫型磁翻板液位計主要技術參數安裝形式內容側裝式頂裝式安裝間距 (測量范圍) 500,800,1100,1400,1700, 2000,2500,3000,3500,4000, 4500,5000,5500,6000mm 500,800,1100,1400,1700, 2000,2500,3000mm 工作壓力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa 介質密度 ≥ 0.5g/cm 3 ≥ 0.76g/cm 3 連接法蘭不銹鋼法蘭 20-40(D N 20 P N 4.0) (GB9119-88) 法蘭 200-25(D N 200 P N 2.5) (GB9119-88) ABS 法蘭 20-10(D N 20 P N 1.0) (GB9119-88) 法蘭 200-6(D N 200 P N 0.6) (GB9119-88) 主體材料 ABS( 工作壓力 0.6MPa) 1Cr18Ni9T 介質溫度 -40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ ) 環境溫度 -40 ℃ ~+70 ℃ 示值誤差 ± 10mm 介質粘度 ≤ 1st(10 - 4 m/s) 上下限開關輸出 1. 控制靈敏度 : 10mm 2. 輸出接點容量 : AC220V2A 3. 接點壽命 : 5 × 10 4 電遠傳連續顯示 1. 精度 : ± 1.5% 2. 輸出負載 : 750 3. 輸出信號 : 0~10mA 輸出 ,220VAC 電源 4~20mA 輸出 ,24VDC 二線制 4. 防爆特征 ia Ⅱ CT4 本質安全型型號： HC-UHZ翻柱式磁浮子液位計代碼 1 2 安裝方式側裝式頂裝式代碼 1 2 主體材質 ABS 1Cr18Ni9Ti 代碼 1 2 3 4 公稱壓力 0.6MPa( 僅適用于主體材質為 ABS 時 ) 1.6Mpa 2.5Mpa 4.0MPa 代碼 1 2 3 4 5 型式基本型帶上、下限開關輸出帶電遠傳 (0~10mA 輸出 ,220V,AC) 帶電遠傳 (4~20mA 輸出 ,24V,DC) 帶本安防爆型遠傳 (4~20mA 輸出 ,24V,DC) 安裝間距 ( 測量范圍 ) L1 安裝深度 ( 頂裝式 ) (0~4000mm 任選 ) 介質密度 g/cm3 HC-UHZ 1 1 1 1 L= □ L= □ p= □ 定貨須知 l 定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。 l 用戶如使用 JB 及 HG 法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或為您設計制造特殊產品。 l 用戶須根據下表自備法蘭及密封墊等連接件。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表：安裝型式主體材質公稱直徑公稱壓力 DN (mm) 法蘭外徑PN(Mpa) 螺心栓圓孔直中徑K 螺孔徑 L 螺栓密封面法蘭厚度 C 法蘭密封墊數量n 螺紋Th d f 外徑內徑厚度側裝不銹鋼 20 4.0 105 75 14 4 M12 56 2 16 61 27 2 ABS 20 1.0 105 75 14 4 M12 56 2 16 61 27 2 頂裝不銹鋼 200 2.5 360 310 26 12 M24 274 3 32 284 220 2 ABS 200 0.6 320 280 18 8 M16 258 3 24 262 220 2
