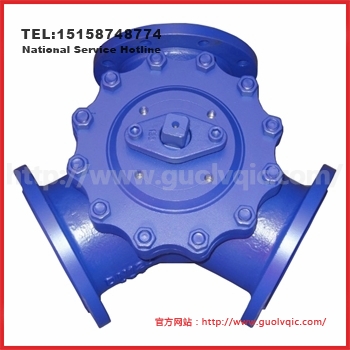

- 一、120度Y型三通球閥產品概述 120度Y型三通球閥的三個通道之間設計成互成120°的夾角，其通過球體在120°之間的旋轉可以實現兩種不同的流向切換。本產品包括閥體，閥體中設有球體以及具有三個管口的流體通道，球體內設有兩端開口的連接通道，閥體上的進口與任意出口隨著球體的轉動實現與連接通道的導通或關閉，連接通道的任意徑向截面都為與管口內徑一致的圓，連接通道的兩端開口徑向截面的法向夾角為120°，流體通道的三個開口設有閥座，閥座的通孔構成管口，閥座朝向球體的一端與球體的外周面之間設有壓緊塊，壓緊塊朝向球體的側面具有與球體外周面的弧面配合的抵接面，壓緊塊的另一側與閥座之間設有內密封結構。 120度Y型三通球閥可以實現二種不同的流向切換，且密封結構牢固耐用，使用壽命長，流體流動阻力小，便于三通管道的清理。 二、120度Y型三通球閥主要零部件材料表 序號 零件名稱 材料名稱 1 閥 體 WCB CF8 CF3 CF8M CF3M 2 閥 蓋 WCB CF8 CF3 CF8M CF3M 3 球 體 304 304 304L 316 316L 4 閥 桿 304 304 304L 316 316L 5 密封圈 PTFE(聚四氟乙烯)、RPTFE(聚四氟乙烯玻璃纖維)、PPL(對位聚苯)、PEEK(聚醚醚酮)、尼龍、硬質合金 6 填 料 PTFE(聚四氟乙烯)、RPTFE(聚四氟乙烯玻璃纖維)、PPL(對位聚苯)、PEEK(聚醚醚酮)、柔性石墨 7 墊 片 PTFE(聚四氟乙烯)、PPL(對位聚苯)、柔性石墨 三、120度Y型三通球閥主要技術規范表 尊敬的用戶！如果你需訂購我廠120度Y型三通球閥產品，咨詢時煩請提供公稱通徑、公稱壓力、閥體材料、內件材料、介質溫度、法蘭標準和法蘭密封面形式等，本產品驅動裝置可選用氣動、電動、蝸輪及手動等，咨詢手機：13816357694，更多相關產品介紹請瀏覽： Y型過濾器http://www.guolvqic.com/ http://www.hanyuev.com/排泥閥 http://www.guolvqic.com/category44.htmY型三通球閥
