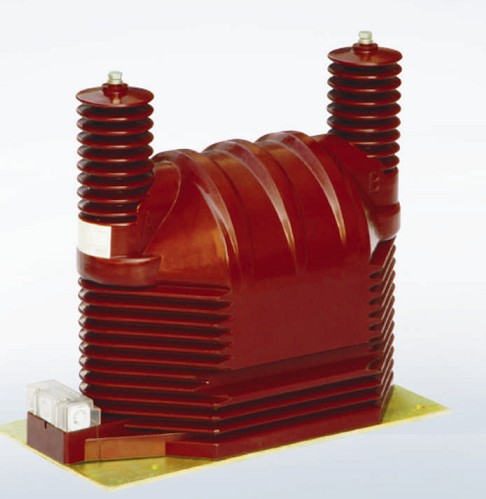

- 一、概述 JDZ9-35Q電壓互感器為環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz,額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。 二、結構簡介 本系列電壓互感器為環氧樹脂澆注全封閉結構，鐵心與繞組澆注成一體，底部有安裝板。 JDZ(F)9-35為單相、相對相連接，JDZF9-35有兩個二次繞組，即電能測量與電壓監控分開；JDZX(F)9-35為單相、相對地連接，一次A端接相線，N端接地，JDZXF9-35有三個二次繞組，即電能測量、電壓監控和繼電保護分開。JDZX(F)9-35G為全絕緣結構，一次A端接相線，N端接地, JDZXF9-35G有三個二次繞組，即電能測量、電壓監控和繼電保護分開。 三、技術參數 型號 額定電壓比 (kV) 準確級組合 額定輸出(VA)? 極限輸出(VA)? 額定絕緣水平（kV） JDZ9-27.5 27.5/0.1 0.2 75 1000 35/95/200 0.5 150 JDZ9-35 35/0.1 0.2 75 1000 40.5/95/200 0.5 150 JDZF9-27.5 27.5/0.1/0.1 0.2/0.2 30/30 2×500 0.2/0.5 30/60 0.5/0.5 60/60 JDZF9-35 35/0.1/0.1 0.2/0.2 30/30 2×500 0.2/0.5 30/60 0.5/0.5 60/60 JDZX9-35 35/√3/0.1/√3/0.1/3 0.2/6P(3P) 50/100 1000 0.5/6P(3P) 100/100 JDZXF9-35 35/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.2/6P(3P) 25/25/100 2×500 0.2/0.5/6P(3P) 25/50/100 0.5/0.5/6P(3P) 50/50/100 JDZX9-35G 35/√3/0.1/√3/0.1/3 0.2/6P(3P) 30/100 800 0.5/6P(3P) 60/100 JDZXF9-35G 35/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.2/6P(3P) 20/20/100 2×400 0.2/0.5/6P(3P) 20/30/100 0.5/0.5/6P(3P) 30/30/100
