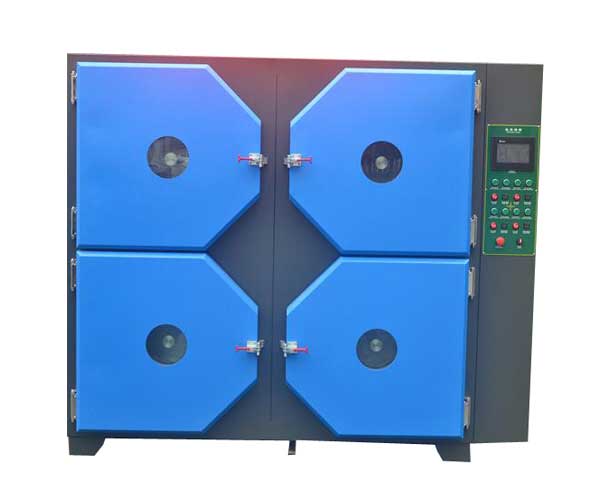

偉思儀器高溫型真空試驗箱可定制廠家直銷

這真不是您需要的產品？
品　　牌：
偉思儀器

直接提問 | 回首頁搜
出廠價：
0

主要規格：
可定制

用　　途：

一、設備名稱及型號：　　熱真空試驗箱的用途是在真空條件下在試件上做熱循環試驗。　　1、熱真空試驗箱包括以下部件: 　　- 真空容器，立式箱體，鉸鏈門。　　- 真空箱尺寸：400 mm× 400mm×200mm(寬*深*高) 數量為3個。　　- 外形尺寸：約1500mm×1500mm×1800mm(寬*深*高) 　　2、箱體　　熱真空系統的外殼能承受外部壓力(真空)。在試驗箱內與高真空接觸的殼體由304L不銹鋼制成，厚度可以確保結構與尺寸的穩定。　　所有內表面做了材料放氣處理，內部密封。試驗箱內的所有硬件均為不銹鋼材料或高真空材料制成。　　3、真空系統 　　控制原理壓力變送器檢測工作室內的壓力，并將檢測到的壓力信號經放大、模/數轉換、非線性補償后與控制儀表的設定值進行比較，由此產生的偏差信號從而控制電磁閥開和關，使工作室的壓力保持在一定的范圍內。　　測壓傳感器鎧裝壓力變送器　　真空泵真空泵1套;從常壓降到10Pa時候，機械泵啟動快速降壓。大約需要1小時　　從10Pa降到10-5 Pa時候，分子泵開始降壓。大約需要3個小時　　真空機組可同時連接三個實驗腔體，同時抽真空。如果做實驗想分別抽真空，只需要打開閥門即可。為了更好的滿足可分別獨立抽真空要求，我們配備了三臺分子泵分別連接3個腔體，達到快速、穩定、精度高的效果。　　3.1、控制方式采用動態壓力平衡方式，在真空系統連續工作情況下實現控制動態平衡，控制系統根據壓力設定值自動控制真空電磁閥及真空泵(含變頻器)的工作，調節抽/進氣量的多少而達到動態壓力平衡的要求，控制效果見下圖：　　真空系統具備下列功能(在箱內保持潔凈，且無試件的條件下)：　　壓力范圍：一個大氣壓~5*10-5 Pa 　　極限壓力：≤5.0×10-5pa(空載、常溫條件下)，工作后3小時內到達。　　試驗壓力：　　≤1.0×10-4--pa(帶載，箱體溫度80℃條件下); 　　抽真空時間(從1個大氣壓~5×10-4 Pa)：約4小時。　　真空獲取時間：工作后(帶載)1小時內≤1.0×10-3--pa， 2小時后≤1.0×10-4--pa。從常壓開始抽取真空。　　4、該真空系統包括一套主泵(機械泵)系統，由三套分子泵和一套機械泵組成;設備設定真空度后可以控制自動抽真空。　　還包含一組連接管用作抽真空和真空控制;還有能保障正常操作、監控和安全的閥門、配件、真空傳感器及連鎖裝置。　　主泵系統包含以下幾個部分：　　真空泵，型號：620C 　　1P抽真空速率: 300L/S 　　極限分壓: <6*10-1 Pa . 　　機械泵RT-250，配有變頻器　　真空泵機組　　真空傳感器　　安裝在系統上的Pirani(皮拉尼)和MKS 974真空傳感器將對系統進行測試。　　將包含兩個真空規管(型號：ZJ-27)和兩個電離真空計(型號：ZDR-27B)的安裝接口,用來測量高真空壓力(小于10-3 Pa) 　　注:為了實現安全操作，整個真空系統將配有連鎖裝置。　　熱真空試驗箱復壓系統 　　熱循環系統 　　非密封循環系統可排除由密封件磨損造成的所有泄露風險。此外，此配置降低了從電機到流體間的熱傳遞。　　電熱交換器包含多組隔離的加熱器，并用一個獨立的超溫安全開關進行PID控制。　　熱循環系統性能　　該熱循環系統的性能如下：　　設備溫度范圍RT+15℃-150℃ 　　設備控制精度≤±2℃ 　　溫度偏差≤±2℃(校準依據JJF1101-2003) 　　均勻度　　≤2℃(校準依據JJF1101-2003) 　　波動度≤±1℃(校準依據JJF1101-2003) 　　設備布局控制箱和測試箱為整體式，試驗空間位于設備上方，分為3個實驗腔體，一個儲物柜。　　密封條：硅膠密封條　　試驗箱門安裝在試驗箱前面，箱門上設置觀察視窗　　設備后面設置電源電纜孔及供電總開關　　箱體底部安裝移動腳輪及定位腳杯　　回油系統在波紋管道端加一個101A的冷凝裝置，當有油性物質通過管道時，電熱包會加熱，讓機油迅速蒸發，并觸發冷凝器，變成液油排掉。不會進入實驗腔體內。　　過濾裝置過濾器濾材兩面180褶翻褶形褶層，耐高溫高效過濾器是用超細玻璃纖維濾紙，鋁箔分隔板,鍍鋅框或不銹鋼框架，進口耐高溫密封膠密封.阻力低，效率高，耐高溫性能好，可以在200℃下正常工作，有效防止0.5μm以上的空氣懸浮顆粒進入腔體中。根據使用頻率不同，更換過濾裝置在1-3年之間　　內箱材質采用SUS304#不銹鋼板，使用精密激光切割設備切割及數控折床彎折成型，再用氬弧焊接進行滿焊，打磨拋光制作而成;鋼板厚2mm厚. 　　保溫材質聚氨酯硬質發泡+玻璃纖維棉制作而成，保溫層厚 100mm，比一般的保溫棉更具保溫性能，節約電能及減小對設備外圍環境溫度的影響都具有很好的性能　　箱門單開門、防爆把手　　防凝露電熱裝置　　真空自動除霧透明視窗、視窗照明燈　　保溫層硬質聚氨酯泡沫+玻璃纖維　　觀察窗透明電熱膜中空鋼化玻璃(位于門上)(帶防凝露功能)，尺寸200X150mm 　　每一個實驗腔體都有一個觀察窗　　配電控制柜總電源斷路器、控制器、配電板、散熱風機、超溫保護器　　配電盤　　加熱系統采用鱗片散熱式加熱管P.I.D控制加熱從而達到溫度平衡　　采用裸露的螺旋鎳鉻加熱絲和絕緣陶瓷支架制作加熱器，表面負荷小，具有控溫靈敏、溫度滯后小的特點。　　加熱器控制方式：PID+PWM+ SSR，固態繼電器進行無觸點過零觸發驅動加熱器工作，無接觸火花和噪音，使用壽命長。　　控制器控制器,可分別控制3個真空箱溫度、真空度、時間等參數 　　液晶顯示觸摸屏　　程序容量及控制功能可使用的程序量:最大120組,1個程序可由1~99段次組合而成　　可使用的記憶容量: 1200段，可重復執行命令:每一個命令可達999次，程序斜率設定可由時間軸來設定，程序間可設定聯結使用，程序之制作采對談式操作簡單　　具有編輯,清除,插入等功能，4組時間信號輸出控制(可控制待測物ON/OFF動作) 　　具有9組PID參數設定，程序執行中具有跳段,保持功能，可顯示曲線,資料獲取;日期、時間調整功能;按鍵及畫面鎖定(LOCK)功能，可連接計算機使用　　通訊RS-485通訊界面，可做為監控及遙控系統、記錄試驗資料　　運行方式程序方式 / 定值方式　　設定方式中文界面、觸摸式輸入　　設定范圍最大溫度范圍上下限5℃ 　　顯示分辨率溫度：0.01℃;濕度：0.1% ;時間： 1min; 　　保護功能獨立式工作室超溫保護真空泵過載保護漏電保護電源缺相及相序錯誤保護試驗箱外殼接地保護超溫報警超溫自動斷電功能等　　斷電記憶功能可設定斷電恢復模式為：熱起/冷起/停止　　輸入PT100型鉑電阻　　曲線記錄功能具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間;最大記錄時間為60天(當采樣周期為1.5min時) 　　軟件使用環境IBM PC兼容機，PⅡ以上CPU，128M以上存儲器，簡體中文Windows2000或簡體中文 WindowsXP作業系統 　　加熱器進口鎳鉻合金電加熱器　　加熱器控制方式：無觸點等周期脈沖調寬，SSR(固態繼電器) 　　控制方式抗積分飽和PID，BTC平衡調溫控制方式(溫度試驗設備) 　　BTHC平衡調溫調濕控制方式(溫濕度試驗設備) 　　設定范圍溫度：根據設備的溫度工作范圍調整(上限+5℃，下限-5℃)
