直流高壓發生器

這真不是您需要的產品？
品　　牌：
品勝

直接提問 | 回首頁搜
出廠價：
0

主要規格：
PSZGF-B

用　　途：

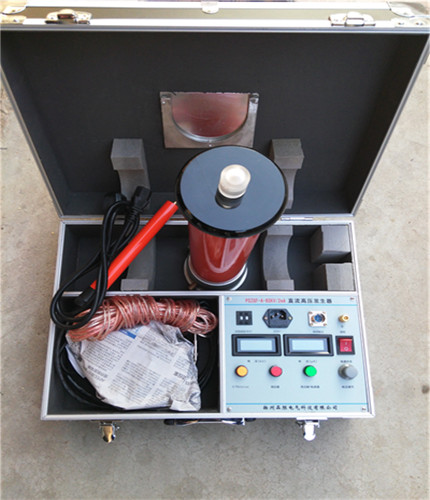

PSZGF-B直流高壓發生器產品簡介根據中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。采用高頻倍壓電路，應用PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。并能承受額定電壓放電而不損壞。儀器主要部件選用美國、德國、日本等國技術的元器件，使儀器更可靠、更穩定，倍壓筒體用德國技術研制生產，高頻變壓器體積小，容量大，過載能力強，便于現場作業試驗。 PSZGF-B直流高壓發生器產品特點 1、體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用。 2、采用技術、工藝制造，應用PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波紋系數更小。 3、按免維修設計，主要部件均選用美、德、日等國進口先進技術的元器件，經久耐用，不怕連續對地直接短路放電。 4、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。 5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。 6、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全。 7、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。 8、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。 9、倍壓筒可分節結構，現場使用，靈活方便，一機多用。 10、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。 PSZGF-B直流高壓發生器主要技術性能規格技術參數 60/2 100/2 120/2 160/2 180/2 200/2 250/2 100/200 3/2 200/300 3/2 其它等級輸出電壓(kV) 60 100 120 160 180 200 250 100/200 200/300 600～800kV等合同定做。輸出電流(mA) 2 2 2 2 2 2 2 3/2 3/2 輸出功率(W) 120 200 240 320 360 400 500 400 600 充電電流(mA) 3.0 3.0 3.0 3.0 3.0 3.0 3.0 4.5/3.0 4.5/3.0 機箱重量(kg) 4.3 4.3 4.3 4.3 4.3 4.4 4.5 4.5 8.1 倍壓筒高度(mm) Φ80 ×500 Φ80 ×620 Φ80 ×770 Φ80 ×770 Φ110 ×770 Φ110 ×770 Φ110 ×820 Φ110 ×800 Φ110 ×1350 倍壓重量(kg) 6.3 6.8 6.8 7.2 7.2 7.2 7.6 7.5 12.6 高壓極性負電壓極性,零電壓啟動,連續可調。工作電源 AC 220V±10%;50Hz 電壓測量誤差 1.0%（滿度）±1個字,最高分辨率0.1%kV 電流測量誤差 1.0%（滿度）±1個字,最高分辨率0.1%uA 過壓整定誤差 ≤1.0% 0.75切換誤差 ≤0.5% 紋波系數 ≤1.0% 電壓穩定度隨機波動,電源電壓變化±10%時≤0.5% 工作方式間斷使用;額定負載30分鐘;1.1倍額定電壓使用:10分鐘環境溫度 -15℃～50℃ 相對濕度當溫度為25℃時，不大于90%(無凝露) 海拔高度 2500米以下 PSZGF-B直流高壓發生器故障檢查與處理序號故障現象原因處理方法 1 電源開關接通后,綠燈不亮,且風扇不轉(有的控制箱沒有風扇)。 1.電源線開路。 2.電源保險絲熔斷。更換電源線, 更換保險絲。 2 按紅色按鈕紅燈不亮。調壓電位器未回零。電位器回零。 3 按紅色按鈕紅燈亮,綠燈不滅,手松開紅燈滅。保護動作過壓保護整定小于5-10%(滿量程)。將數字撥盤開關整定到適當值。 4 按紅色按鈕紅燈亮,一升壓紅燈滅,綠燈亮。高壓輸出端搭地,試品短路。檢查輸出電纜,檢查被試品。 5 升壓過程中紅燈滅,綠燈亮。試品放電或擊穿過壓或過流保護動作。檢查被試品,重新設置整定值。 PSZGF-B直流高壓發生器注意事項 1、請務必反復檢查聯接線、接地線是否正確,各部位接地要良好,嚴禁接地線串聯。注意安全距離,確保人身安全。 2、每次試驗后,應將升壓電位器回到零位(粗調、細調都回零位),按綠色按鈕,切斷高壓并關閉電源開關,最后進行放電。 3、未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸廠方概不負責。 4、儀器運輸時應避免雨水浸蝕,嚴防碰撞和墜落。 PSZGF-B直流高壓發生器產品成套性 1、控制機箱 1臺； 2、高壓倍壓筒 1節(或2節)； 3、電源線 1根； 4、高頻輸出多芯電纜線 1根； 5、備用保險絲10A 若干只； 6、使用說明書 1份； 7、合格證、保修卡 1份； 8、驗收試驗報告 1份； 9、放電棒 1根； 10、專用接地線 1根；
