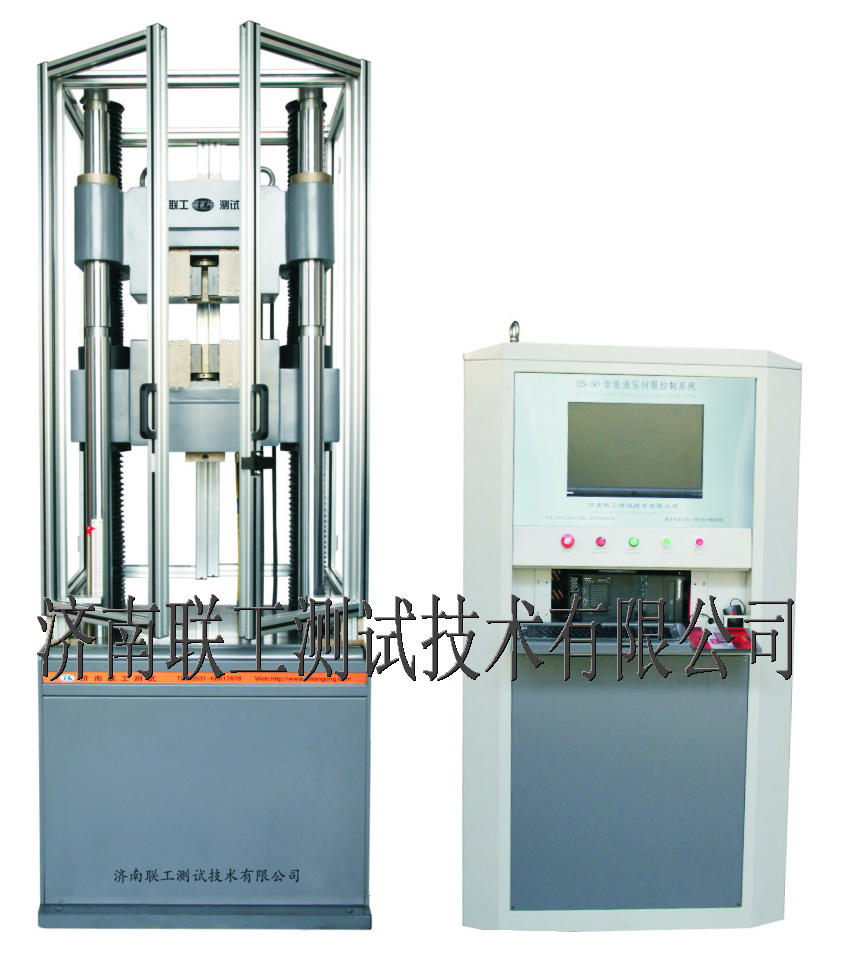

WAW-4305-E微機控制電液伺服萬能試驗機

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

一、設備型號名稱 WAW-4305-E微機控制電液伺服萬能試驗機二、設備用途本試驗機，主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗。試驗操作和數據處理符合國標GB/T 228《金屬材料室溫拉伸試驗方法》的要求，如果改變結構形式及更換相關零件，可同時滿足ASTM，ISO等國際相關標準的要求。本機適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。三、主要技術參數 1、最大試驗力： 300kN 2、精度等級： 0.5級 3、立柱數： 6柱 4、試驗空間：雙空間（上拉下壓） 5、夾緊方式：液壓夾緊 6、試驗力測量范圍： 2%～100%FS 7、試驗力示值誤差： ≤±0.5% 8、試驗力分辨力： 1/300000 9、試驗力采集頻率：可調，最高可達1000Hz 10、變形測量范圍： 1%～100%FS(全程不分檔） 11、變形示值誤差： ≤±1% 12、變形分辨力： 1/300000 13、變形采集頻率：可調，最高可達1000Hz 14、位移示值誤差： ≤±1% 15、位移分辨率： 0.01mm 16、位移行程范圍： 250mm 17、活塞移動速度范圍： 0.01～100mm/min 18、最大拉伸試驗空間： 800mm 19、兩側立柱間距： 515mm 20、最大壓縮試驗空間： 700mm 21、安全防護：過載、過流、過壓、欠壓、過速、限位 22、外形尺寸（長×寬×高）主機（848×744×2247）mm 電液伺服油源（920×720×1820）mm 23、整機重量：約2600kg 24、電源： 380V，50Hz，2.5kW 四、整機性能特點（一）機械工藝結構：該主機為傳統的經典機型，經有限元分析，剛性大、穩定可靠、結構設計合理，并經長久的實踐經驗和持續改進完善，配置標準化、故障率底、可靠耐用，同時具有良好的整體效果。控制柜操作臺人性化設計，操作方便、外觀新穎。在試驗過程當中，可能由于操作人員的疏忽等一些突發因素的影響，試驗機可能會發生損壞。有時候可能會危及到實驗員的安全。所以我們必須在試驗機加安全限位裝置，過載保護的防護裝置。本系統采用防護系統的冗余設計，增加了試驗機的安全等級。 1、主機采用雙空間六柱結構，上空間進行拉伸試驗，下空間進行壓縮試驗結構緊湊、下圍殼與底座為固定裝置，布局美觀安全防塵。 2、油缸下置式，移動橫梁采用電機驅動鏈輪鏈條帶動絲杠旋轉，調整試驗空間和外接油源實現液壓夾緊。拉伸空間位于主機的上橫梁和移動橫梁之間，壓縮、彎曲、剪切試驗空間位于主機移動橫梁和工作臺之間； 3、消隙機構：完全消除絲杠間隙對試驗結果的影響，另加導向機構、保證試樣在拉伸過程中受力軸線始終與試樣中心重合。 4、獨立低噪音一體式伺服油源、電器一體化控制柜、實用美觀、具有可靠性。伺服油源配置高性能高壓齒輪泵和伺服比例閥，控制準確。另加獨立夾緊液壓系統，確保式樣夾持穩固，拉斷式樣后不掉落。 5、聯工專用插卡式全數字閉環控制系統，響應速度快、可靠性高。抗干擾能力強。軟件可實現試驗力、位移、變形的三閉環高精度控制，控制方式間能任意組合，平滑切換。完全滿足GB/T228-2010《金屬材料室溫拉伸試驗方法》的要求。 6、控制系統具有網絡接口，可方便實驗室聯網操作及實驗結果的網絡傳輸
