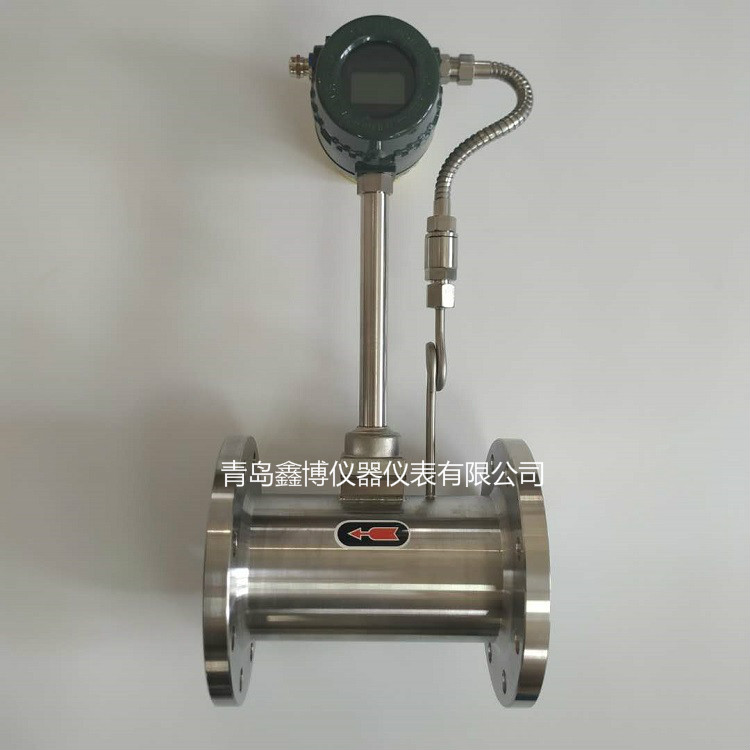

- 渦街流量計安裝要求 1、合理選擇安裝場所和環境。 避開強電力設備，高頻設備，強電源開關設備；避開高溫熱源和輻射源的影響，避開強烈震動場所和強腐蝕 環境等，同時要考慮安裝維修方便。 2、上下游必須有足夠的直管段。 若傳感器安裝點的上游在同一平面上有二個90°彎頭，則：上游直管段≥25D，下游直管段≥5D 。 若傳感器安裝點的上游在不同平面上有二個90°彎頭，則：上游直管段≥40D，下游直管段≥5D 。 調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。 3、安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN。 4、管道采取減振動措施。 傳感器盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。 5．在水平管道上安裝是流量傳感器常用的安裝方式。 測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。 測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處。 6．傳感器在垂直管道的安裝。 測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。 測量液體流量時，液體流向應由下向上：這樣不會將液體重量額外附加在探頭上。 7、傳感器在水平管道的側裝。 無論測量何種流體，傳感器可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許采用側裝，這樣流體的溫度對放大器的影響較小。 8．傳感器在水平管道的倒裝。 一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽?？捎糜跍y量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。 9．傳感器在有保溫層管道上的安裝。 測量高溫蒸汽時，保溫層不能超過支架高度的三分之一。 10．測壓點和測溫點的選擇。 根據測量的需要，需在傳感器附近測量壓力和溫度時，測壓點應在傳感器下游的3-5D處，測溫點應在傳感器下游的6-8D處。
