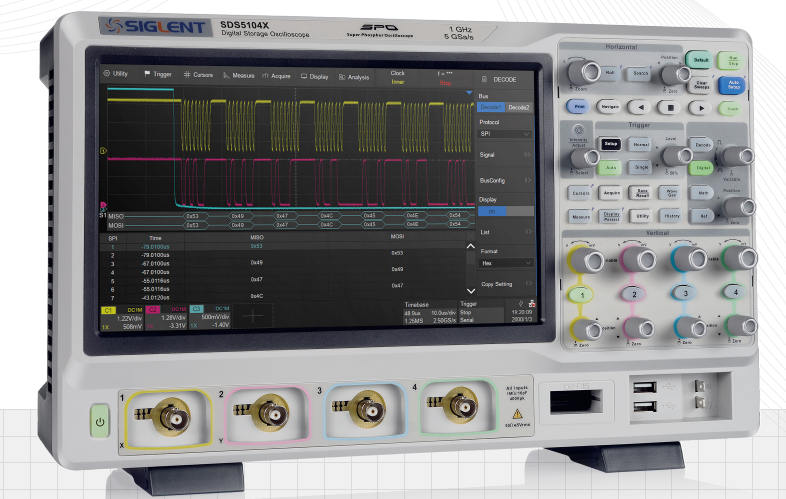

鼎陽SDS5034X 5054X 5104X級熒光示波器

這真不是您需要的產品？
品　　牌：
鼎陽

直接提問 | 回首頁搜
出廠價：
12800 元/臺

主要規格：
500MHZ

用　　途：
電源

鼎陽SDS5034X 5054X 5104X級熒光示波器4通道主要特性帶寬350 MHz, 500 MHz, 1 GHz 實時采樣率 5 GSa/s 存儲深度 250 Mpts 波形刷新率500,000 wfm/s（Sequence模式）混合信號測量（MSO）多點觸摸，遠程控制 SDS5000X配備10.1英寸觸屏，可**調整波形位置，設定區域觸發，進行參數選擇和設置。SDS5000X支持多達幾十種參數測量，如果用傳統的旋鈕進行選擇，無疑會耗費大量時間，觸屏選擇，省時省力。此外，SDS5000X還支持外接鼠標和鍵盤。網頁遠程控制(Webserver)，無需安裝大容量的驅動程序即可遠程控制示波器，通過后端VGA接口，可進行測量結果演示。同時，SDS5000X也配備了**的上位機軟件，支持SCPI編程命令。豐富的觸發類型 SDS5000X支持多達11種智能觸發類型，能**觸發不同特征的信號。比如使用欠幅觸發（Runt）可**在設定幅度值處觸發。特殊的信號使用傳統的觸發類型可能需要進行接近20步的設置步驟，為此，SDS5000X在所有觸發類型上面都增加了區域觸發功能。通過簡單的畫定觸發區域框即可對復雜信號進行‘’一步觸發‘’。 SDS5000X支持的觸發源包括4個模擬通道，16個數字通道，EXT,EXT/5,AC Line。覆蓋多種行業的串行協議觸發和解碼 SDS5000X提供多種串行協議觸發和解碼，覆蓋多個行業。 I2C, SPI 嵌入式串行協議觸發及解碼 UART PC串行協議觸發及解碼 CAN, CAN FD, LIN, FlexRay 汽車串行協議觸發及解碼 I2S 音頻串行協議觸發及解碼 MIL-STD 1553B 航空航天串行協議觸發及解碼強大的測量功能 SDS5000X目前可支持*過55種參數測量。**測量功能可同時測量12種參數，并以趨勢圖的形式顯示參數值變化趨勢。打開統計功能可顯示參數當前值，平均值，較小值，值，標準差和統計次數。并且參數值分布情況可以直方圖的方式形象展示，比如在測時鐘抖動時，可直觀看到抖動的分布情況。如果要選擇特定的區域進行測量，可使用門限測量功能，然后移動光標進行區域選擇。測量的信源選擇包括模擬和數字通道以及Zoom之后的信號，MATH波形，Ref波形。多合一的示波器 SDS5000X集多種功能于一體，大大節省了空間并給用戶提供了更多的*。 16通道邏輯分析儀 25 MHz隔離信號源模塊，可配合波特圖功能進行電源環路響應測試模板測試數字萬用表波特圖功能電源分析軟件計數器頻率計規格參數 帶寬 350 MHz 、500 MHz 、1 GHz 實時采樣率 5 GSa/s 通道數 2/4 + EXT 存儲深度 250 Mpts/CH 波形捕獲率 500,000 wfm/s（Sequence模式）接口 USB Host、USB Device、LAN、Pass/Fail、Trigger Out、10 MHz In、10 MHz Out 、VGA 垂直分辨率 8 bit 屏幕 10.1英寸電容式觸摸屏，分辨率1024*600 觸發類型邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、*時（Dropout）、碼型（Pattern）、視頻（Video）、前提邊沿（Qualifed）、區域（Zone）串行觸發（選件） I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B 解碼類型（選件） I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B 數字通道（選件） 16 路，1.25 GSa/s 采樣率，62.5 Mpts/CH存儲深度信號發生器（選件）單通道，輸出頻率 25 MHz，采樣率 125 MSa/s，波形長度 16 kpts 標配探頭 SP3050A，500 MHz，每通道 1 套
